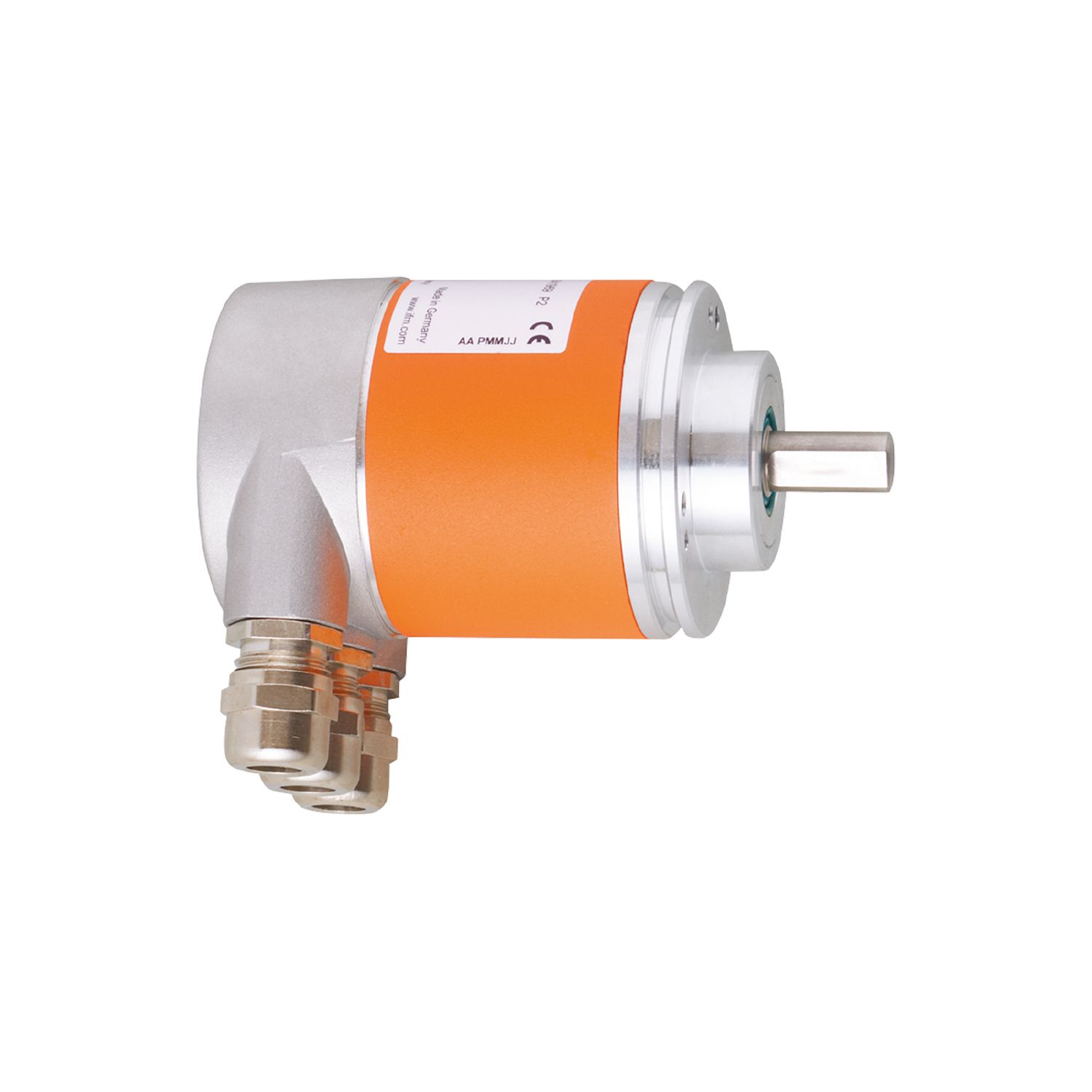

带实心轴的绝对式多圈编码器
RM7012
RMK0025-C24/E
带实心轴的绝对式多圈编码器
RM7012
RMK0025-C24/E
- 用于准确的位置、速度、角度和线性测量
- 通过 CANopen 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
产品特征
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|---|
| 通信接口 | CAN |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 旋转类型 | 多圈 |
电气数据
| 工作电压 [V] | 10...30 DC |
|---|---|
| 电流损耗 [mA] | 230; ((10 V DC); 100 (24 V DC)) |
| 反相保护 | 有 |
输出
| 代码 | 二位输出 |
|---|
测量/设定范围
| 分辨率 | 8192 步距; 4096 圈数; 25 Bit |
|---|
软件/编程
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID |
|---|---|
| 编址 | 地址选择开关; 0...126 |
接口
| 通信接口 | CAN |
|---|
| 协议 | CANopen | ||
|---|---|---|---|
| 出厂设置 |
|
||
| 版本 | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 允许最大的相对空气湿度 [%] | 98 |
| 外壳防护等级 | IP 65; (在外壳: IP 65; 在轴: IP 64) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
||
| MTTF [年] | 13 |
机械技术数据
| 重量 [g] | 592.5 | |
|---|---|---|
| 尺寸 [mm] | Ø 58 / L = 110 | |
| 原材料 | 铝 | |
| 机械最大值 [U/min] | 6000 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 10 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 40 | |
| 径向轴负载最大值 (轴末端) [N] | 110 | |
| 固定法兰 | 夹紧法兰 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接线端的接线条: |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM7012-00 — 13.11.2013 —
RM7012 –
RMK0025-C24/E
- 1
- M3 深度 6 mm
- 2
- M4 深度 6 mm
电气连接
接线端的接线条:
