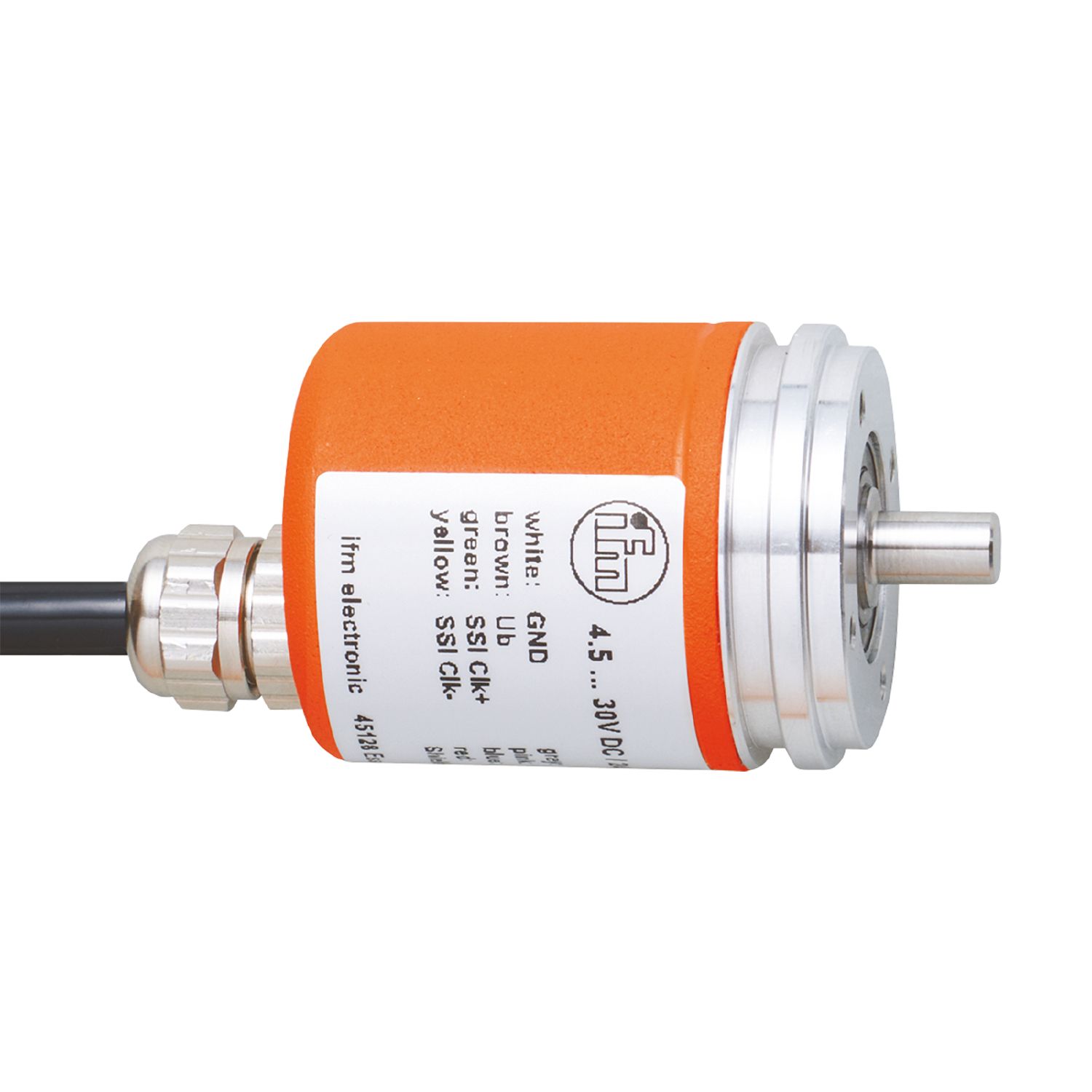

带实心轴的绝对式多圈编码器
RM8001
RMS4096-S24/L2A
带实心轴的绝对式多圈编码器
RM8001
RMS4096-S24/L2A
- 用于准确的位置、速度、角度和线性测量
- 通过 SSI 接口直接输出值
- 坚固的外壳,适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
产品特征
分辨率 | 4096 分辨率; 8192 圈数; 25 Bit |
---|---|
通信接口 | SSI数据接口 |
轴监控器 | 实心轴 |
轴直径 [mm] | 6 |
应用
功能原理 | 绝对式 |
---|---|
旋转类型 | 多圈 |
电气数据
工作电压 [V] | 4.5...30 DC |
---|---|
电流损耗 [mA] | < 30 |
输入
输入 | 旋转方向的变换; 置零 |
---|
输出
代码 | Gray代码; (右转时增加的代码值(从轴向看)) |
---|---|
代码信号 | 时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟(inv.) 从驱动器到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据(inv.) |
测量/设定范围
分辨率 | 4096 分辨率; 8192 圈数; 25 Bit |
---|
接口
通信接口 | SSI数据接口 |
---|
工作条件
环境温度 [°C] | -40...85 |
---|---|
允许最大的相对空气湿度 [%] | 98 |
外壳防护等级 | IP 65 |
认证/测试
抗冲击 |
|
||
---|---|---|---|
抗震 |
|
||
MTTF [年] | 350 |
机械技术数据
重量 [g] | 323 | |
---|---|---|
尺寸 [mm] | Ø 36.5 / L = 69.5 | |
原材料 | 法兰: 铝; 外壳: 钢 粉末镀层 | |
机械最大值 [U/min] | 12000 | |
启动扭矩最大值 [Nm] | 3 | |
温度扭矩参考 [°C] | 25 | |
轴监控器 | 实心轴 | |
轴直径 [mm] | 6 | |
轴材料 |
|
|
轴向轴负载最大值 (轴末端) [N] | 40 | |
径向轴负载最大值 (轴末端) [N] | 110 |
注释
注释 |
|
---|
电气连接
电缆: 2 m, PUR; 电缆长度最大值: 100 m; 轴向的 |
图表
脉冲图
|
|
---|
