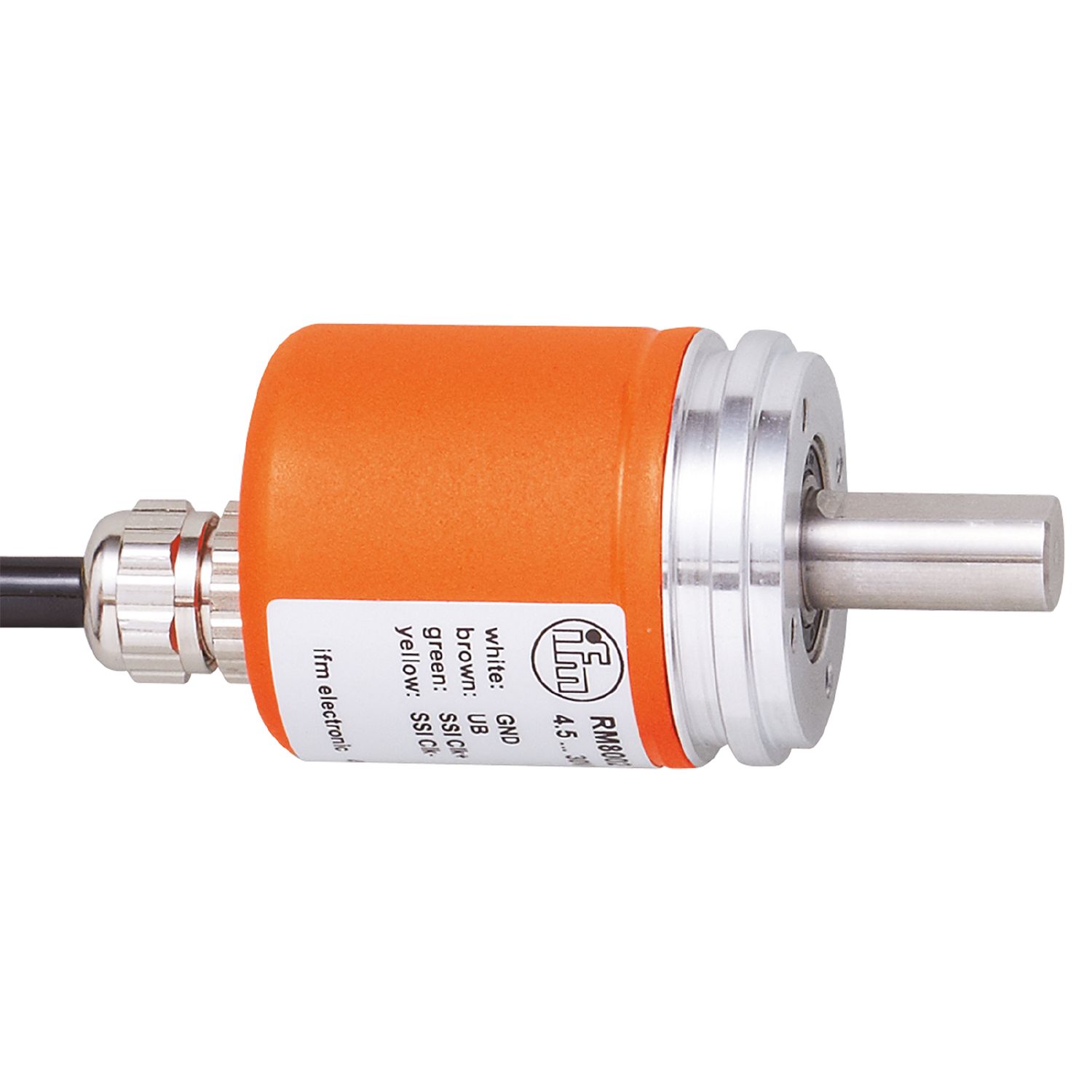

带实心轴的绝对式多圈编码器
RM8002
RMS4096-S24/L21
带实心轴的绝对式多圈编码器
RM8002
RMS4096-S24/L21
- 用于准确的位置、速度、角度和线性测量
- 通过 SSI 接口直接输出值
- 坚固的外壳，适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
产品特征
| 分辨率 | 4096 分辨率; 8192 圈数; 25 Bit |
|---|---|
| 通信接口 | SSI数据接口 |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 旋转类型 | 多圈 |
电气数据
| 工作电压 [V] | 4.5...30 DC |
|---|---|
| 电流损耗 [mA] | < 30 |
输入
| 输入 | 旋转方向的变换; 置零 |
|---|
输出
| 代码 | Gray代码; (右转时增加的代码值(从轴向看)) |
|---|---|
| 代码信号 | 时钟输入; TTL(RS422 长线驱动)兼容的信号; 时钟（inv.） 从驱动器到RS 422; 同步脉冲输出; 同步串联; TTL兼容信号数据和数据（inv.） |
测量/设定范围
| 分辨率 | 4096 分辨率; 8192 圈数; 25 Bit |
|---|
接口
| 通信接口 | SSI数据接口 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 允许最大的相对空气湿度 [%] | 98 |
| 外壳防护等级 | IP 65 |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
||
| MTTF [年] | 350 |
机械技术数据
| 重量 [g] | 332 | |
|---|---|---|
| 尺寸 [mm] | Ø 36.5 / L = 79 | |
| 原材料 | 法兰: 铝; 外壳: 钢 粉末镀层 | |
| 机械最大值 [U/min] | 12000 | |
| 启动扭矩最大值 [Nm] | 3 | |
| 温度扭矩参考 [°C] | 25 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 10 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 40 | |
| 径向轴负载最大值 (轴末端) [N] | 110 |
注释
| 注释 |
|
|---|
电气连接
| 电缆: 2 m, PUR; 电缆长度最大值: 100 m; 轴向的 |
图表
|
脉冲图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM8002-00 — 16.08.2017 —
RM8002 –
RMS4096-S24/L21
- M3 深度 6 mm
电气连接
电缆: 2 m, PUR; 电缆长度最大值: 100 m; 轴向的
- 白色
- 传感器 0 V
- 棕色
- 传感器 Ub
- 绿色
- 时钟
- 黄色
- 时钟 (inv.)
- 灰色
- 数据
- 粉红色
- 数据(inv.)
- 蓝色
- 置零
- 红色
- 旋转方向的变换
- 屏蔽
- 外壳
