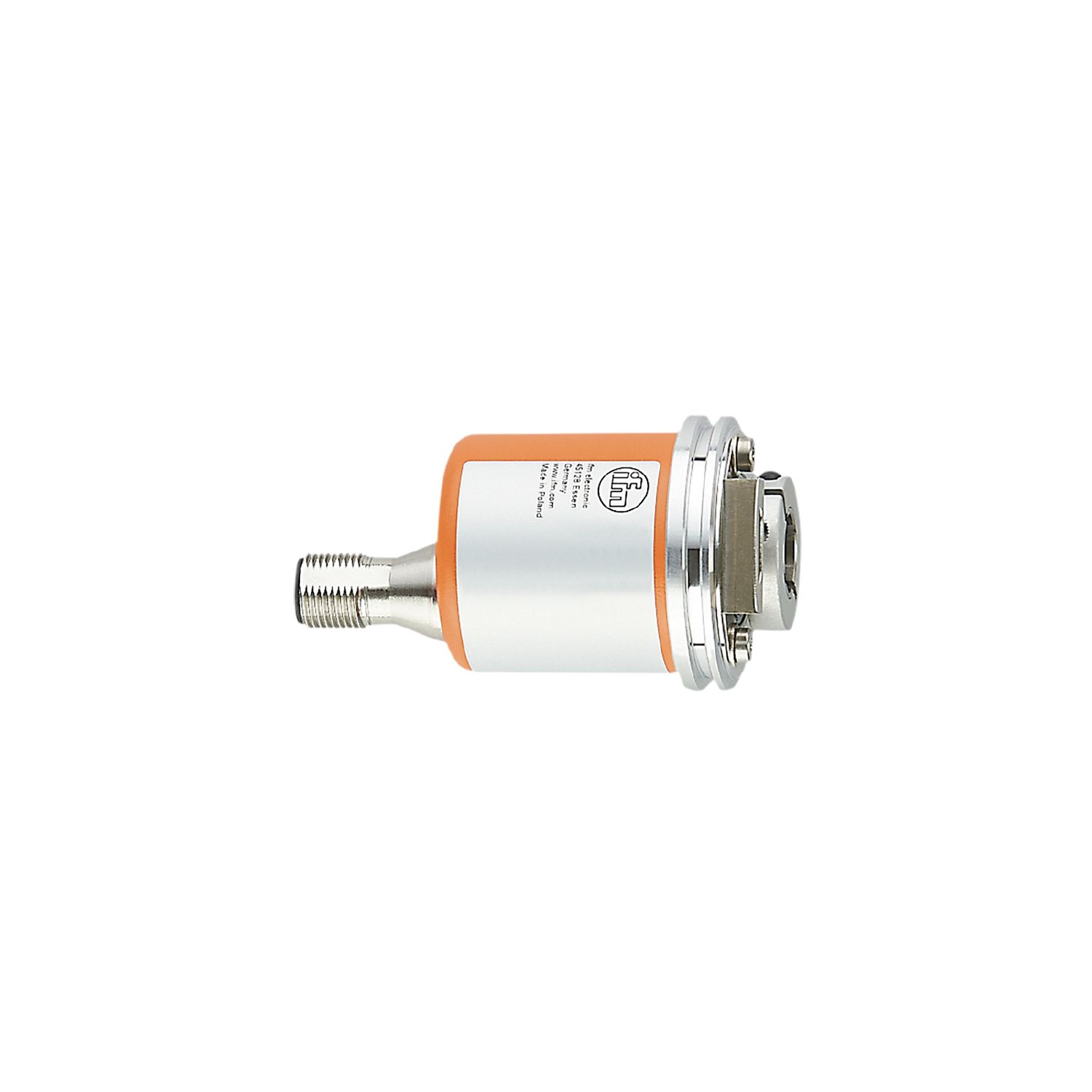

带空心轴的绝对式多圈编码器
RM8007
RMS0024-C24/UST
带空心轴的绝对式多圈编码器
RM8007
RMS0024-C24/UST
产品特征
分辨率 | 4096 步距; 4096 圈数; 24 Bit |
---|---|
通信接口 | CAN |
轴监控器 | 单面开通的空心轴 |
轴直径 [mm] | 12 |
应用
功能原理 | 绝对式 |
---|---|
旋转类型 | 多圈 |
电气数据
工作电压 [V] | 9...30 DC; (符合cULus - Class 2标准) |
---|---|
电流损耗 [mA] | < 100; ((10 V DC) ; ≤ 50 (24 V DC)) |
防护等级 | III |
反相保护 | 有 |
输出
短路保护 | 有 |
---|---|
代码 | 二位输出 |
测量/设定范围
分辨率 | 4096 步距; 4096 圈数; 24 Bit |
---|
精度/偏差
精确度 [°] | 0.25 |
---|
软件/编程
参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID |
---|
接口
通信接口 | CAN |
---|
协议 | CANopen | ||
---|---|---|---|
出厂设置 |
|
||
版本 | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
工作条件
环境温度 [°C] | -40...85 |
---|---|
允许最大的相对空气湿度 [%] | 98 |
外壳防护等级 | IP 65; (在外壳: IP 65; 在轴: IP 64) |
认证/测试
抗冲击 |
|
||
---|---|---|---|
抗震 |
|
||
MTTF [年] | 240 |
机械技术数据
重量 [g] | 228 | |
---|---|---|
尺寸 [mm] | Ø 36.5 / L = 74 | |
原材料 | 法兰: 铝; 外壳盖: 钢 粉末镀层 | |
机械最大值 [U/min] | 6000 | |
启动扭矩最大值 [Nm] | 3 | |
温度扭矩参考 [°C] | 25 | |
轴监控器 | 单面开通的空心轴 | |
轴直径 [mm] | 12 | |
轴材料 |
|
|
轴向轴负载最大值 (轴末端) [N] | 40 | |
径向轴负载最大值 (轴末端) [N] | 110 | |
固定法兰 | Ø 36.5 mm |
显示器/操作件
显示 |
|
---|
电气连接
接插件: 1 x M12, 轴向的; 译码: A |
