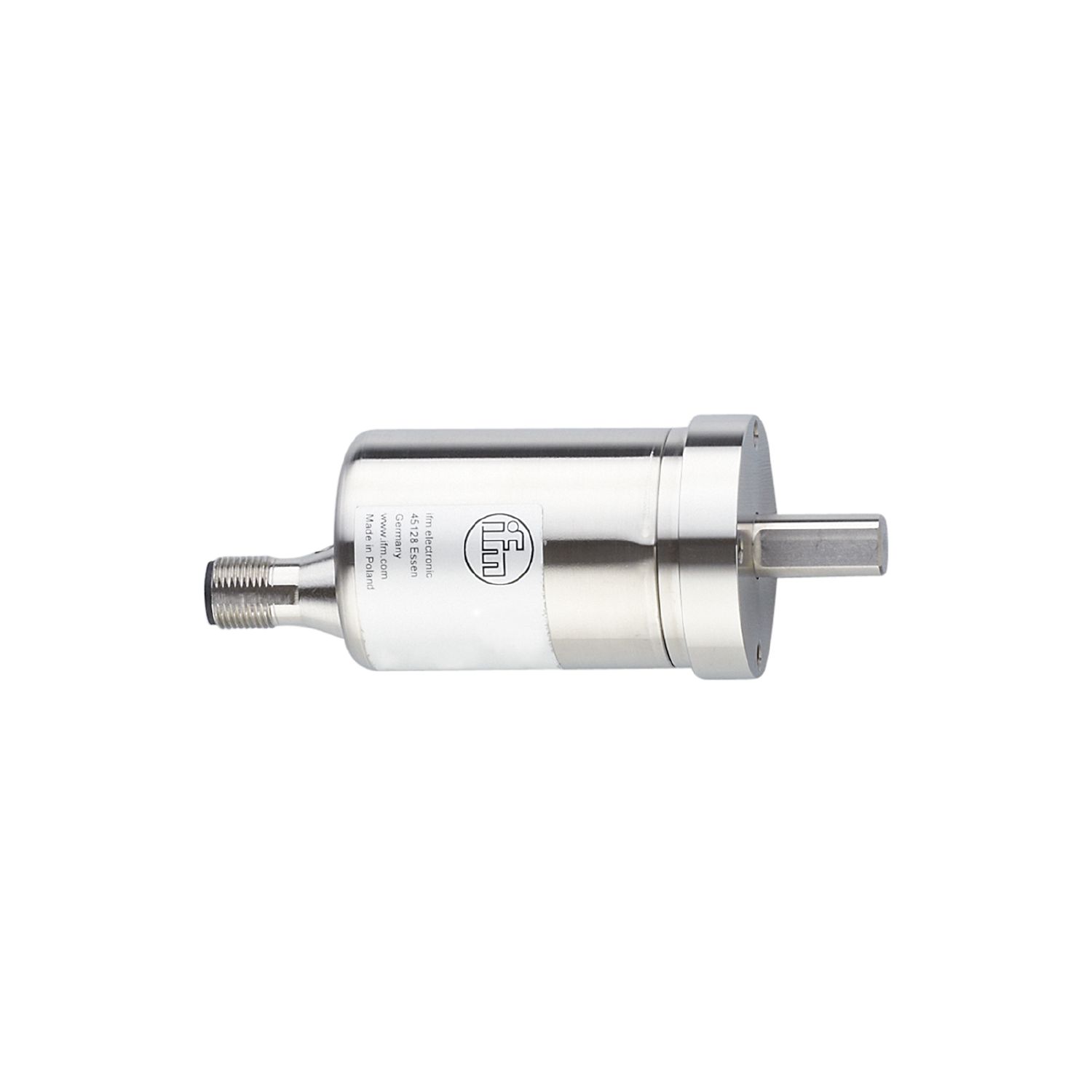

带实心轴的绝对式多圈编码器
RM9010
RMS0024-C24/UT
带实心轴的绝对式多圈编码器
RM9010
RMS0024-C24/UT
- 高防护等级，满足食品和饮料工业的需求
产品特征
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit |
|---|---|
| 通信接口 | CAN |
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 10 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 旋转类型 | 多圈 |
电气数据
| 工作电压 [V] | 9...30 DC |
|---|---|
| 电流损耗 [mA] | < 100; ((10 V DC) ; ≤ 50 (24 V DC)) |
| 防护等级 | III |
| 反相保护 | 有 |
输出
| 短路保护 | 有 |
|---|---|
| 代码 | 二位输出 |
测量/设定范围
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit |
|---|
精度/偏差
| 精确度 [°] | 0.08 |
|---|
软件/编程
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID |
|---|
接口
| 通信接口 | CAN |
|---|
| 协议 | CANopen | ||
|---|---|---|---|
| 出厂设置 |
|
||
| 版本 | DSP - 406 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 外壳防护等级 | IP 68; IP 69K |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
||
| MTTF [年] | 240 |
机械技术数据
| 重量 [g] | 469 | |
|---|---|---|
| 尺寸 [mm] | Ø 42 / L = 107.9 | |
| 原材料 | 法兰: 不锈钢(1.4404 / 316L); 外壳: 不锈钢(1.4404 / 316L) | |
| 机械最大值 [U/min] | 6000 | |
| 启动扭矩最大值 [Nm] | 5 | |
| 温度扭矩参考 [°C] | 20 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 10 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 180 | |
| 径向轴负载最大值 (轴末端) [N] | 180 | |
| 固定法兰 | 同步法兰 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接插件: 1 x M12, 轴向的; 译码: A; 成型体: 不锈钢(1.4401/316) |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RM9010-01 — 12.07.2017 —
RM9010 –
RMS0024-C24/UT
- 1
- M4 深度 8 mm
电气连接
- 1
- CAN_GND
- 2
- VBBc
- 3
- GND (PE)
- 4
- CAN_High
- 5
- CAN_Low
接插件: 1 x M12, 轴向的; 译码: A; 成型体: 不锈钢(1.4401/316)
