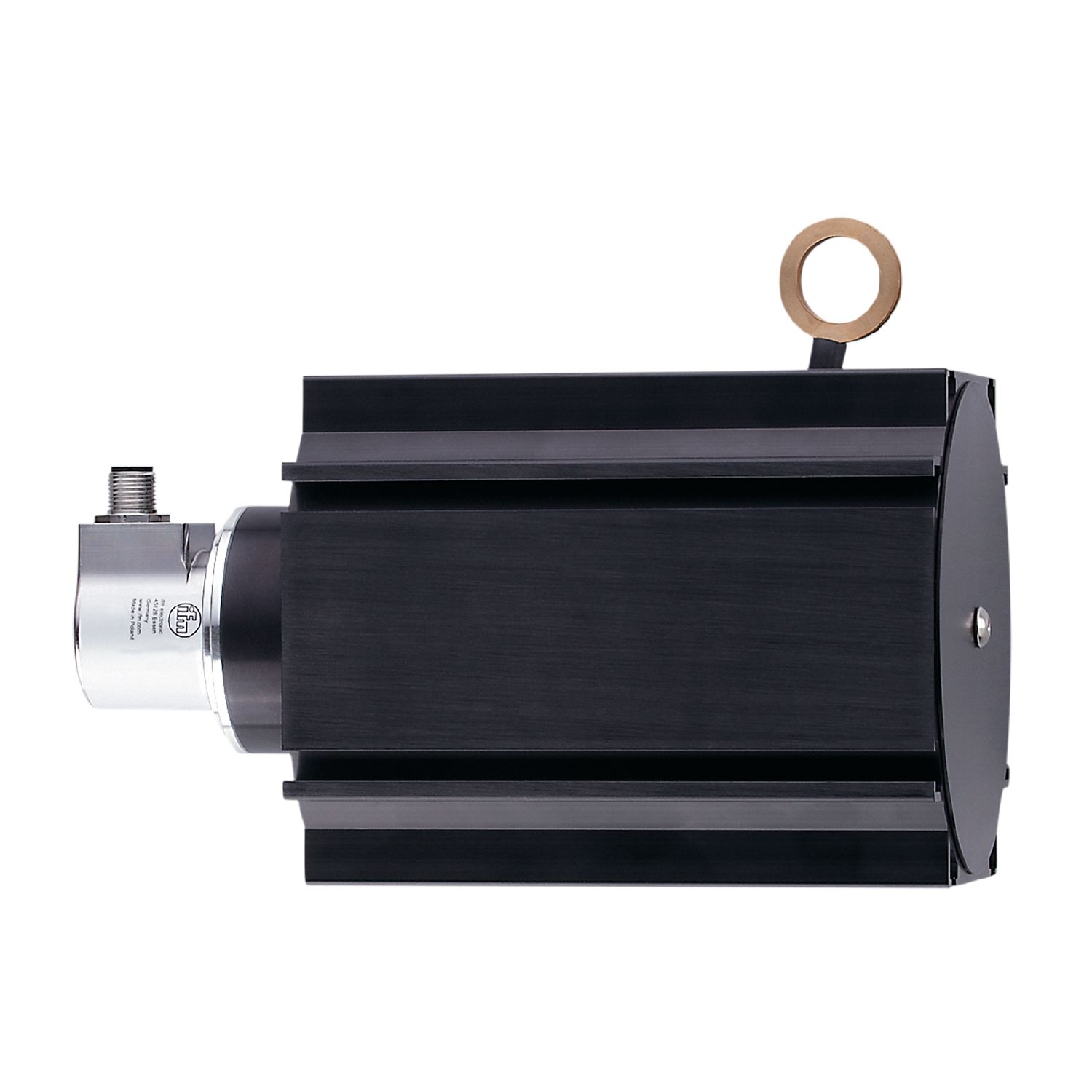

拉线编码器
RMS005
DRAW WIRE ENCODER
拉线编码器
RMS005
DRAW WIRE ENCODER
产品特征
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit |
|---|---|
| 通信接口 | CAN |
应用
| 功能原理 | 绝对式 |
|---|---|
| 检测系统 | 磁性 |
| 应用 | 编码器 |
电气数据
| 工作电压 [V] | 9...30 DC |
|---|---|
| 电流损耗 [mA] | 50...100 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 500 |
| 稳定时间 [ms] | 32 |
输出
| 短路保护 | 有 |
|---|---|
| 代码 | 二位输出 |
测量/设定范围
| 分辨率 | 4096 步距; 4096 圈数; 24 Bit |
|---|
精度/偏差
| 重复精度 | ± 0,001 % FSO |
|---|
软件/编程
| 参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID |
|---|
接口
| 通信接口 | CAN | ||
|---|---|---|---|
| 协议 | CANopen | ||
| 出厂设置 |
|
||
| 版本 | DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 |
工作条件
| 环境温度 [°C] | -20...80 |
|---|---|
| 存储温度 [°C] | -20...80 |
| 允许最大的相对空气湿度 [%] | 95; (不允许冷凝) |
| 外壳防护等级 | IP 64; (在外壳: IP 65) |
认证/测试
| MTTF [年] | 240 |
|---|
机械技术数据
| 重量 [g] | 3684.5 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原材料 | 外壳: 钢; 电缆盘: 铝; 塑料; 芯线: 特种钢 尼龙涂层 | ||||||||||||
| 最大测量长度 [mm] | 10000 | ||||||||||||
| 电缆盘周长 [mm] | 315 | ||||||||||||
| 线径 [mm] | 1 | ||||||||||||
| 芯线连接 | Ø 20,2 mm; (孔眼) | ||||||||||||
| 芯线属性 |
|
显示器/操作件
| 显示 |
|
|---|
电气连接
| 接插件: 1 x M12, 可以径向使用; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RMS005-00 — 18.05.2020 —
RMS005 –
DRAW WIRE ENCODER
- 1
- 孔眼
电气连接
- 1 CAN_GND
- 2 VBBc
- 3 GND (PE)
- 4 CAN_High
- 5 CAN_Low
接插件: 1 x M12, 可以径向使用; 译码: A
