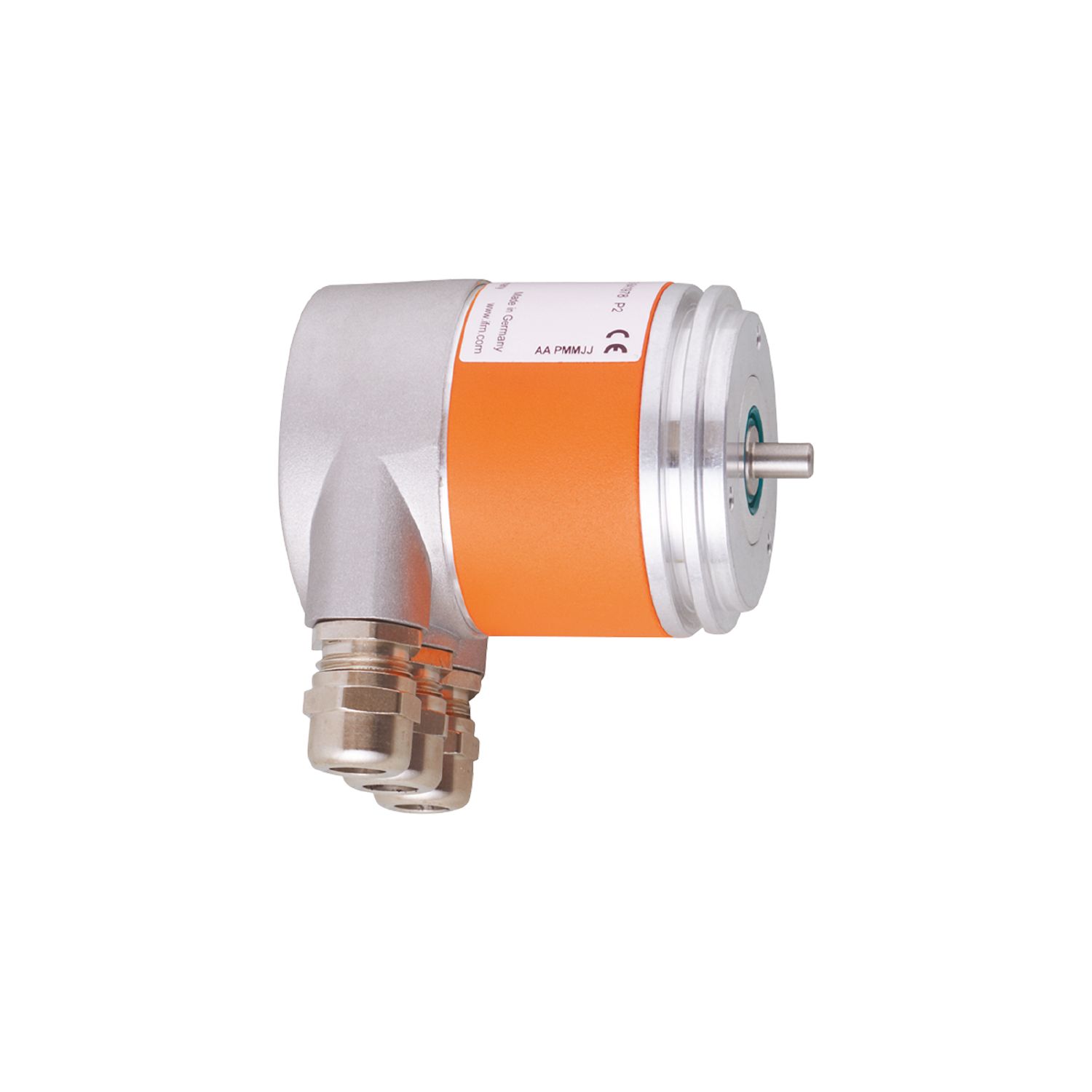

带实心轴的绝对式单圈编码器
RN7011
RMS0013-C24/E
带实心轴的绝对式单圈编码器
RN7011
RMS0013-C24/E
- 用于准确的位置、速度、角度和线性测量
- 通过 CANopen 接口直接输出值
- 坚固的外壳,适用于严苛的工业环境
- 较高的抗冲击和振动能力
- 简单的布线和编程
产品特征
分辨率 | 8192 步距; 13 Bit |
---|---|
通信接口 | CAN |
轴监控器 | 实心轴 |
轴直径 [mm] | 6 |
应用
功能原理 | 绝对式 |
---|---|
旋转类型 | 单圈 |
电气数据
工作电压 [V] | 10...30 DC |
---|---|
电流损耗 [mA] | 100; ((10 V DC); 60 (24 V DC)) |
反相保护 | 有 |
输出
代码 | 二位输出 |
---|
测量/设定范围
分辨率 | 8192 步距; 13 Bit |
---|
软件/编程
参数设定 | CAN参数; 标度; 预设; 波特率; 转向; Node ID |
---|---|
编址 | 地址选择开关; 0...126 |
接口
通信接口 | CAN | ||
---|---|---|---|
出厂设置 |
|
协议 | CANopen; DSP - 406 V3.1; DS 301 V4.02; DS 306 V2.0 | ||
---|---|---|---|
出厂设置 |
|
工作条件
环境温度 [°C] | -40...85 |
---|---|
允许最大的相对空气湿度 [%] | 98 |
外壳防护等级 | IP 65; (在外壳: IP 65; 在轴: IP 64) |
认证/测试
抗冲击 |
|
||
---|---|---|---|
抗震 |
|
||
MTTF [年] | 13 |
机械技术数据
重量 [g] | 526.5 | |
---|---|---|
尺寸 [mm] | Ø 58 / L = 83 | |
原材料 | 铝 | |
机械最大值 [U/min] | 12000 | |
轴监控器 | 实心轴 | |
轴直径 [mm] | 6 | |
轴材料 |
|
|
轴向轴负载最大值 (轴末端) [N] | 40 | |
径向轴负载最大值 (轴末端) [N] | 110 | |
固定法兰 | 同步法兰 |
显示器/操作件
显示 |
|
---|
电气连接
接线端的接线条: |
