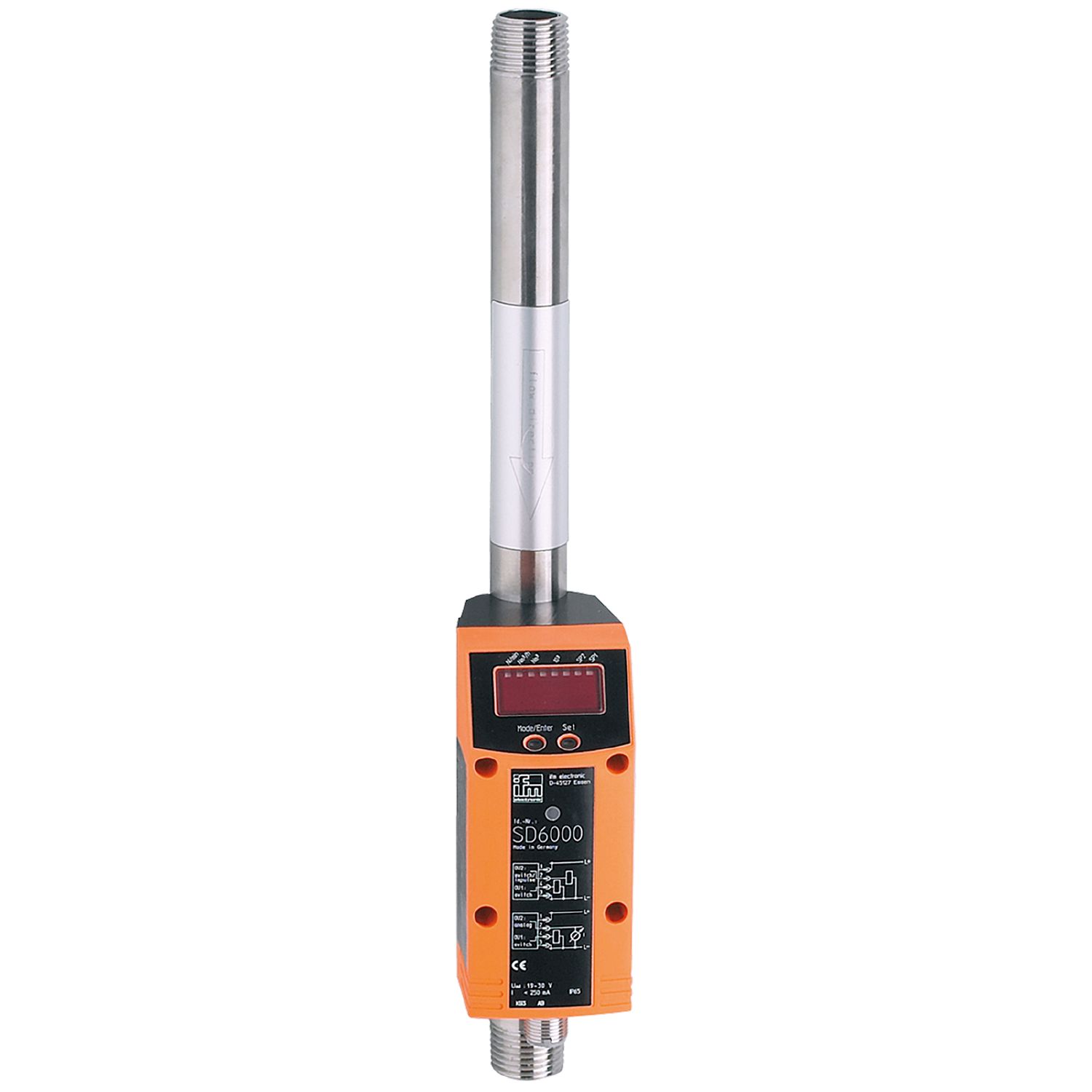

压缩空气流量计

Name: SD6001
Brand: ifm
SKU: SD6001
Price: 12273.00 CNY

SD6001

SDN12DGXFPKG/US-100

压缩空气流量计

SD6001

SDN12DGXFPKG/US-100

精确测量流量、消耗和介质温度
高灵敏度、高重复性和高测量动态性
用于对工业用压缩空气进行检测
带有开关输出、模拟输出和脉冲输出
清晰可见的 4 位 LED 显示

該產品即將/已停產
停产日期: 12/31/2024

替代产品: SD6501 产品比较: SD6001 / SD6501 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

10...2650 scfh

0.2...44.1 scfm

系统接口

螺纹连接 1/2" NPT DN15

应用

用于工业应用

介质

压缩空气

介质说明

空气质量 ISO 8573-1

等级 141

等级 344

介质温度 [°F]

32...140

抗压强度 [bar]

抗压强度 [psi]

232

允许工作压力的最大值（用于应用程序符合CRN标准） [bar]

电气数据

工作电压 [V]	19...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 100
防护等级	III
反相保护	有
开机延迟时间 [s]	1

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; 脉冲信号; (可配置)
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250; (每个输出)
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程)
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

10...2650 scfh

0.2...44.1 scfm

显示范围

0...3178 scfh

0...53 scfm

开关点, SP

25...2650 scfh

0.4...44.1 scfm

复原点, rP

10...2635 scfh

0.2...43.9 scfm

测量值起点, ASP

0...1985 scfh

0...33.1 scfm

测量值终点, AEP

660...2650 scfh

11...44.1 scfm

步距

5 scfh

0.1 scfm

流量监控

脉冲值	0.040...4 000 000 scf
设定步距	0.020...1000 scf
脉冲长度 [s]	0,045...2

温度监控

测量范围 [°F]	32...140
显示范围 [°F]	32...140

精度/偏差

流量监控

重复精度 [測量值的百分比]	± 1,5
精确度(在测量范围)	± (3 % MW + 0,3 % MEW) / ± (6 % MW + 0,6 % MEW); (等级 141 /; 等级 344; 条件: 安装符合DIN ISO 2533标准; 安装在管道: DN15)

温度监控

精确度 [K]	± 2; (在流量测量范围极限内的介质流量)

反应时间

流量监控

反应时间 [s]	0.1; (dAP = 0)
阻尼过程值dAP，单位为步 [s]	0 - 0,2 - 0,4 - 0,6 - 0,8 - 1

软件/编程

参数设定	流量监控; 数量计; 预设容量计; 迟滞/窗口; 常开/常闭; 电流输出/脉冲输出; 显示屏可旋转及关闭; 显示单位

工作条件

环境温度 [°F]	32...140
存储温度 [°F]	-4...185
允许最大的相对空气湿度 [%]	90
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗震

DIN EN 68000-2-6

5 g (55...2000 Hz)

MTTF [年]

227

承压设备指令

良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	925
原材料	PBT-GF20; 丁晴橡胶; PC; 不锈钢(1.4301/304); PTFE; 黄铜镀层; FKM; 铝粉末镀层
材料(接液部件)	不锈钢(1.4301/304); FKM; 陶瓷已玻璃钝化; PEEK GF30; 聚酯; 铝
系统接口	螺纹连接 1/2" NPT DN15

显示器/操作件

显示

显示单位	4 x LED, 绿色 (scfm, scfh, scf, °F)
功能显示	1 x LED, 黄色
开关状态	2 x LED, 黄色
测量值	字母数字显示, 4位数字
编程	字母数字显示, 4位数字

注释

scf = 标准立方英尺

scfh = 每小时标准立方英尺

scfm = 每分钟标准立方英尺

MW = 测量值

MEW = Final value of the measuring range

根据德国工业标准DIN ISO 2533，测量、显示和设定范围针对标准容积流量

有关安装和使用的说明，请您参见使用指南。

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A
