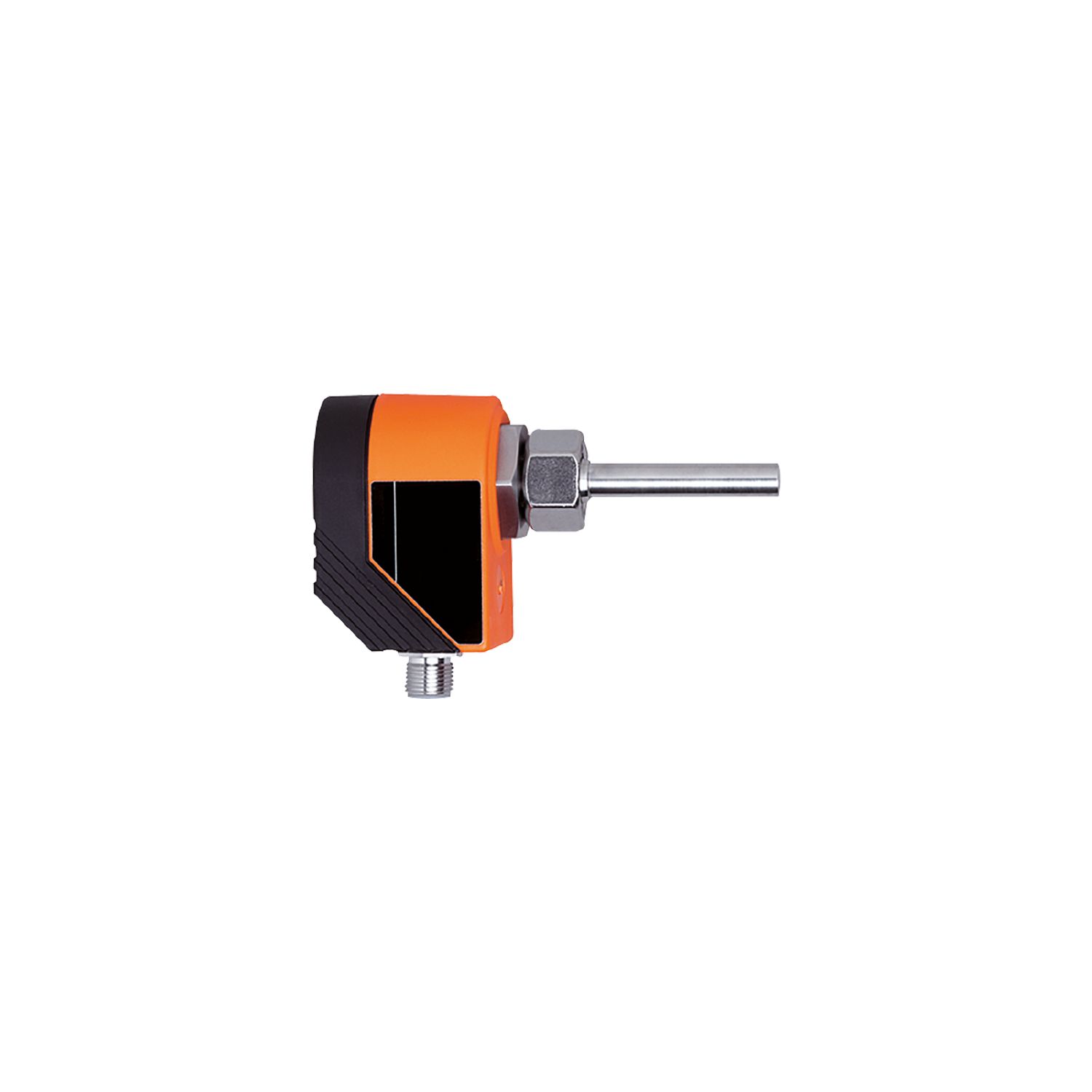

- SI1106
流量监控器
SI1106
SID10ADTFKOW/LS-100-IRF
流量监控器
SI1106
SID10ADTFKOW/LS-100-IRF
- 对管道中液体和气体的可靠监控
- 通过适配器的多样过程连接
- 开关点设定方便，适合快速安装
- 坚固的外壳，适用于严苛的工业环境
- LED 柱状图指示开关点和流量
停产产品 - 存档登录
产品特征
| 输入和输出总数 | 数字输出数量: 1 |
|---|---|
| 系统接口 | M18 x 1,5 内螺纹 |
应用
| 介质 | 液体; 气体介质; 腐蚀性的介质 |
|---|---|
| 介质温度 [°C] | -25...80 |
| 抗压强度 [bar] | 300 |
| 介质温度 [°C] | -25...80 |
|---|
| 介质温度 [°C] | -25...80 |
|---|
电气数据
| 工作电压公差 [%] | -5...10 |
|---|---|
| 工作电压 [V] | 85...265 AC |
| 额定电压AC [V] | < 240 |
| 防护等级 | II |
| 反相保护 | 否 |
| 开机延迟时间 [s] | 15; (光信号化) |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1 |
|---|
输出
| 输出数量 | 1 |
|---|---|
| 输出信号 | 开关信号 |
| 电气设计 | 继电器 |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 继电器接口容量 | 3 A (250 V AC / 30 V DC); (开关操作循环的数量: 2000万机械式; 当电流负载为3 A时，开关循环为: 100,000电气; 关(OFF)类型 常开) |
| 短路保护 | 否 |
| 过载保护 | 否 |
测量/设定范围
| 探杆长度L [mm] | 45 |
|---|
| 设定范围 [cm/s] | 3...300 |
|---|---|
| 最大灵敏度时的测量范围 [cm/s] | 3...60 |
| 设定范围 [cm/s] | 200...3000 |
|---|---|
| 最大灵敏度时的测量范围 [cm/s] | 200...800 |
精度/偏差
| 介质温度变化率最大值 [K/min] | 300 |
|---|
反应时间
| 反应时间 [s] | 1...10 |
|---|
| 反应时间 [s] | 1...10 |
|---|
| 反应时间 [s] | 1...10 |
|---|
软件/编程
| 开关点调整 | 按钮 |
|---|
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
机械技术数据
| 重量 [g] | 254.4 |
|---|---|
| 尺寸 [mm] | M18 x 1.5 |
| 螺纹代号 | M18 x 1.5 |
| 原材料 | PBT-GF20 |
| 材料(接液部件) | 钛(3.7035); O形环: FFKM 8 x 1,5 |
| 系统接口 | M18 x 1,5 内螺纹 |
显示器/操作件
| 显示 |
|
|---|
电气连接
| 要求的保护 | 请根据IEC60127-2第一页中的指导标准，使用小型保险丝; ≤ 5 A; 快速行动 |
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x 1/2"; 译码: C |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SI1106-00 — 24.09.2007 —
SI1106 –
SID10ADTFKOW/LS-100-IRF
- 1
- 内螺纹 M18 x 1.5
- 2
- 设定按钮
电气连接
接插件: 1 x 1/2"; 译码: C
接口
- 注释 请根据IEC60127-2第一页中的指导标准，使用小型保险丝 ≤ 5 A 快速行动
