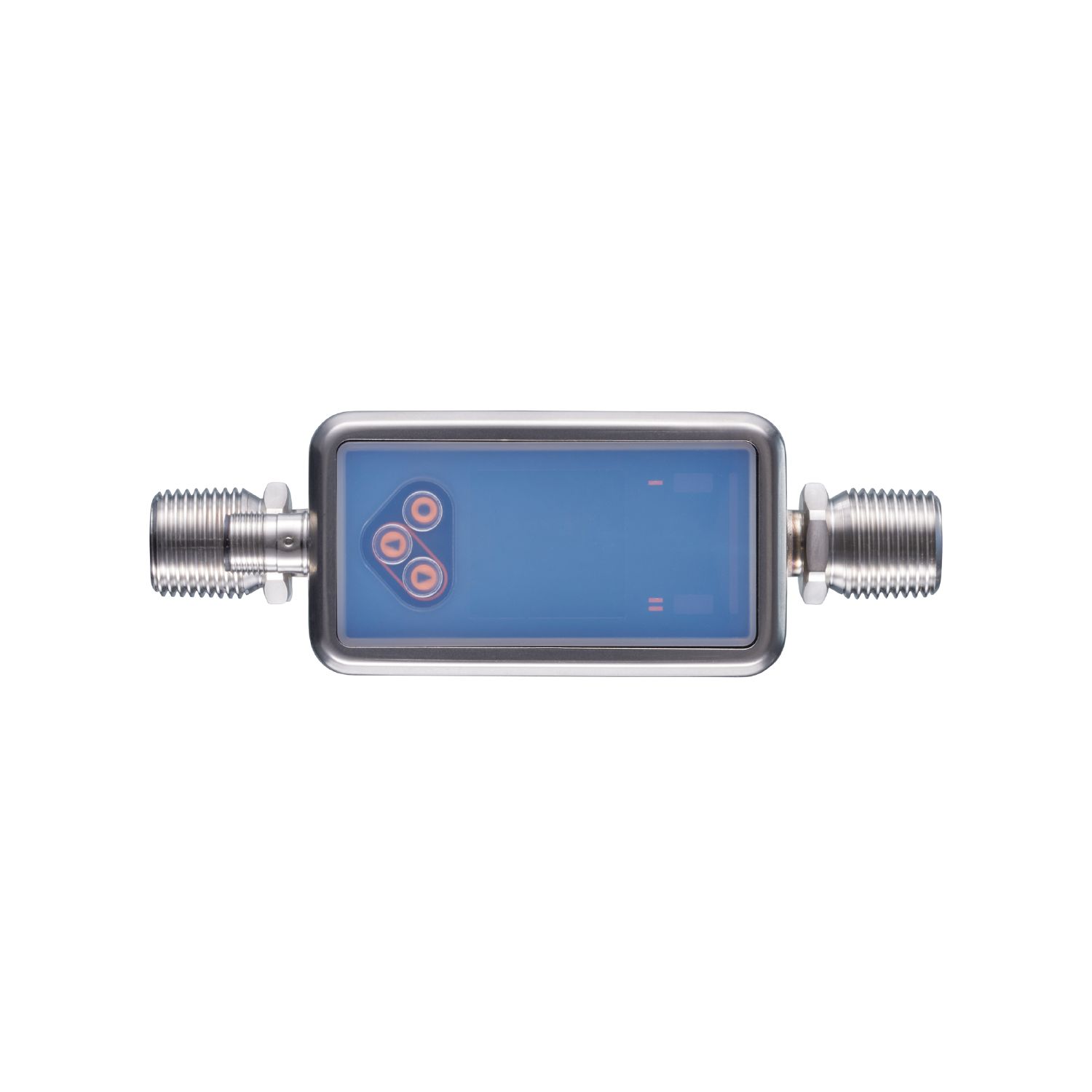

超声波流量传感器

Name: SU6621
Brand: ifm
SKU: SU6621
Price: 5565.00 CNY

SU6621

SUN12XXBFRKG/US

超声波流量传感器

SU6621

SUN12XXBFRKG/US

准确测量超纯水和水的流量
不含组件的测量管由不锈钢制成，具有高介质耐受性和长期防护性能
高度准确的在线测量过程可消除壁厚和管道材料变化的任何影响
工作状态LED指示传感器状态信息并允许推断过程质量

方便的按钮操作或通过IO-Link进行参数设置

产品特征

测量范围

0.5...65 l/min

0.03...3.9 m³/h

8...1030 gph

0.13...17.17 gpm

系统接口

1/2" NPT DN15 外螺纹

应用

特殊的性能

镀金触点

介质

超纯水; 水; 水为基本的介质

介质说明

水为基本的介质: 对于添加剂含量大于10%的介质，重复精度是唯一可用的数值

介质温度

-20...100 °C

-4...212 °F

爆破压力最小值

150 bar

15 MPa

抗压强度

100 bar

10 MPa

耐真空 [mbar]

-1000

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 75
防护等级	III
反相保护	有
开机延迟时间 [s]	5
测量原理	超声波

输入

输入	计数器复位

输出

输出数量	2
输出信号	开关信号; 脉冲信号; 模拟信号; IO-Link; 频率信号; 诊断信号; 累计流量开关量信号
电气设计	PNP/NPN
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	0...10000
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500
脉冲输出	流量计
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0.5...65 l/min

0.03...3.9 m³/h

8...1030 gph

0.13...17.17 gpm

显示范围

-78...78 l/min

-4.68...4.68 m³/h

-1236...1236 gph

-20.61...20.61 gpm

分辨率

0.1 l/min

0.002 m³/h

1 gph

0.01 gpm

开关点, SP

0.9...65 l/min

0.052...3.9 m³/h

14...1030 gph

0.23...17.17 gpm

复原点, rP

0.5...64.7 l/min

0.032...3.88 m³/h

8...1025 gph

0.14...17.08 gpm

测量值起点, ASP

-65...52 l/min

-3.9...3.12 m³/h

-1030...824 gph

-17.17...13.74 gpm

测量值终点, AEP

-52...65 l/min

-3.12...3.9 m³/h

-824...1030 gph

-13.74...17.17 gpm

较小流量cut-off, LFC

0.5...3.2 l/min

0.03...0.195 m³/h

8...52 gph

0.13...0.86 gpm

频率终点，FEP

13...65 l/min

0.782...3.9 m³/h

207...1030 gph

3.44...17.17 gpm

频率终点, FrP [Hz]

1...10000

流量监控

脉冲长度 [s]	0.002...2
脉冲值	0.02...99990000 l; 0.005...26414563.515 gal

温度监控

测量范围

-20...100 °C

-4...212 °F

显示范围

-44...124 °C

-47.2...255.2 °F

分辨率

0.1 °C

0.1 °F

开关点, SP

-19.6...100 °C

-3.2...212 °F

复原点, rP

-20...99.6 °C

-4...211.2 °F

测量值起点

-20...76 °C

-4...168.8 °F

测量值终点

4...100 °C

39.2...212 °F

频率起点，FSP

-20...76 °C

4...168.8 °F

频率终点，FEP

4...100 °C

4...168.8 °F

频率终点, FrP [Hz]

1...10000

精度/偏差

流量监控

精确度(在测量范围)	± (2,0 % MW + 0,5 % MEW)
重复精度	± 0,2 % MEW

温度监控

精确度 [K]	± 2,5 (Q > 5 % MEW)
温度系数 [测量范围值的百分比 / 10 K]	0,2

反应时间

流量监控

反应时间 [s]	< 0.25; (dAP = 0, T09)
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	5,7 / 86

软件/编程

诊断功能	流量方向检测; 信号质量

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1.3

SDCI标准

IEC 61131-9: 2013-07

外形

Identification and Diagnosis (0x4000)

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

9.6

IO-Link过程数据（周期性）

功能	位长
累加器	32
流量监控	32
温度监控	32
状态	4
输出 1	1
输出 2	1

支持的DeviceID

运行方式	DeviceID
default	1462

工作条件

环境温度 [°C]	-20...60
存储温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN 61326-1:2021

抗冲击

DIN IEC 68-2-27

20 g (11ms)

抗震

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [年]

160

UL认证

UL认证编号

I034

承压设备指令

可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	524.7
安装方式	入口管长度 5xDN; 出口管长度 1xDN
原材料	外壳: 不锈钢(1.4404 / 316L); 显示: PFA; 密封圈显示: FKM; 连接件: POKAN
材料(接液部件)	测量距离: 不锈钢(1.4404 / 316L)
系统接口	1/2" NPT DN15 外螺纹
接液部件的表面特性Ra/Rz	49.21 µin

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
开关功能	2 x LED, 黄色
诊断	1 x LED, 三色

附件

供货范围

包装说明书

注释

MW = 测量值

MEW = Final value of the measuring range

仅两路输出之一有脉冲量和累加值信号

在整个应用区域遵循精度指示

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

注意压力损失

更低的环境温度

1	环境温度
2	介质温度
