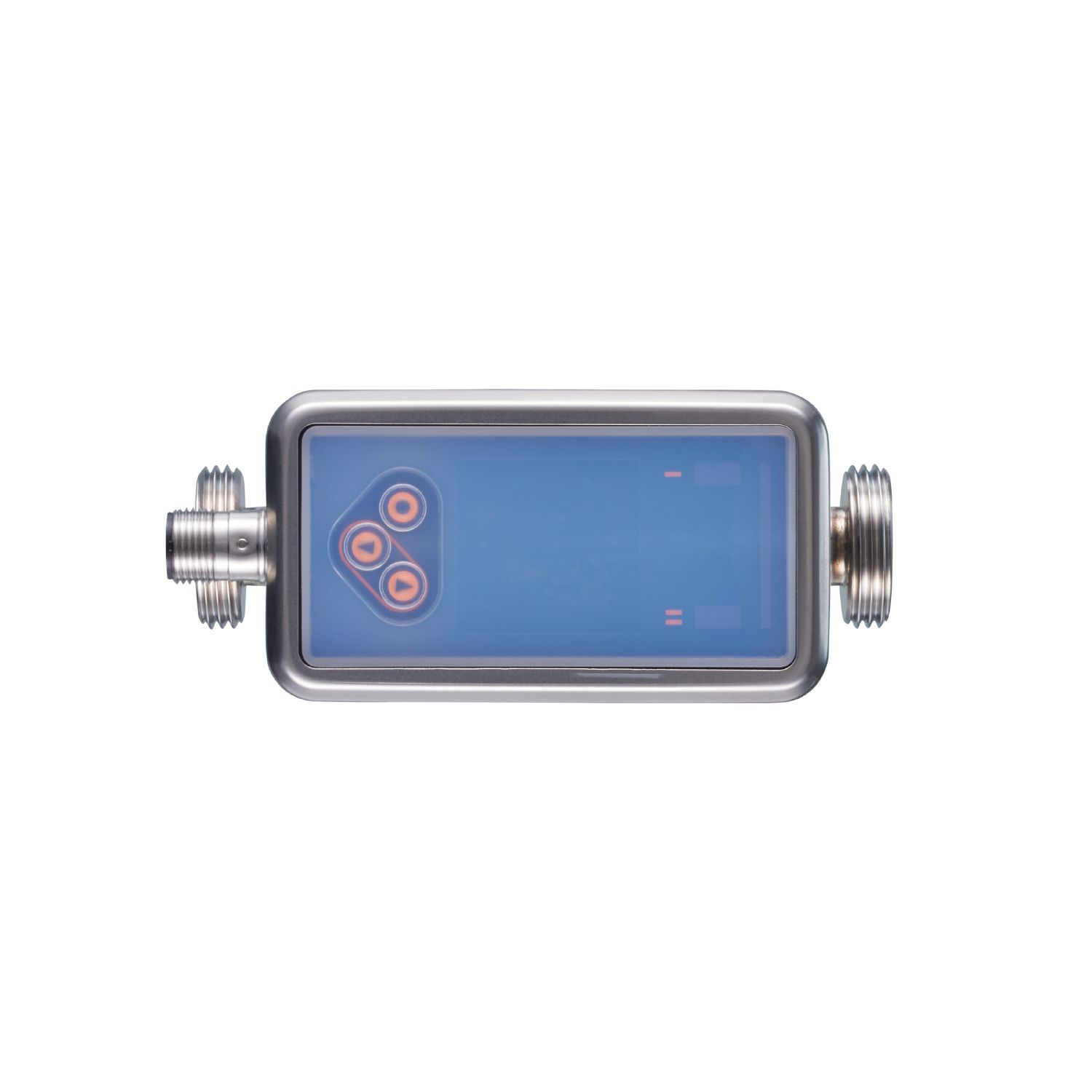

超声波流量传感器
SU7020
SUR34XXBFRKG/US
产品特征
| 测量范围 |
|
||||
|---|---|---|---|---|---|
| 系统接口 | G 3/4 DN20 外螺纹 |
应用
| 特殊的性能 | 镀金触点 | ||
|---|---|---|---|
| 介质 | 超纯水; 水; 水为基本的介质 | ||
| 介质说明 |
|
||
| 介质温度 [°C] | -20...100 | ||
| 爆破压力最小值 |
|
||
| 抗压强度 |
|
||
| 耐真空 [mbar] | -1000 |
电气数据
| 工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
|---|---|
| 电流损耗 [mA] | < 75 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 5 |
| 测量原理 | 超声波 |
输入
| 输入 | 计数器复位 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 输出信号 | 开关信号; 脉冲信号; 模拟信号; IO-Link; 频率信号; 诊断信号; 累计流量开关量信号 |
| 电气设计 | PNP/NPN |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 开关频率DC [Hz] | 0...10000 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 脉冲输出 | 流量计 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
测量/设定范围
| 测量范围 |
|
||||
|---|---|---|---|---|---|
| 显示范围 |
|
||||
| 分辨率 |
|
||||
| 开关点, SP |
|
||||
| 复原点, rP |
|
||||
| 测量值起点, ASP |
|
||||
| 测量值终点, AEP |
|
||||
| 较小流量cut-off, LFC |
|
||||
| 频率终点，FEP |
|
||||
| 频率终点, FrP [Hz] | 1...10000 |
| 脉冲长度 [s] | 0.002...2 |
|---|---|
| 脉冲值 | 0.02...99990000 l |
| 测量范围 [°C] | -20...100 |
|---|---|
| 显示范围 [°C] | -44...124 |
| 分辨率 [°C] | 0.1 |
| 开关点, SP [°C] | -19.6...100 |
| 复原点, rP [°C] | -20...99.6 |
| 测量值起点 [°C] | -20...76 |
| 测量值终点 [°C] | 4...100 |
| 频率起点，FSP [°C] | -20...76 |
| 频率终点，FEP [°C] | 4...100 |
| 频率终点, FrP [Hz] | 1...10000 |
精度/偏差
| 精确度(在测量范围) | ± (2,0 % MW + 0,5 % MEW) |
|---|---|
| 重复精度 | ± 0,2 % MEW |
| 精确度 [K] | ± 2,5 (Q > 5 % MEW) |
|---|---|
| 温度系数 [测量范围值的百分比 / 10 K] | 0,2 |
反应时间
| 反应时间 [s] | < 0.25; (dAP = 0, T09) |
|---|---|
| 阻尼过程值dAP [s] | 0...5 |
| 响应时间T05 / T09 [s] | 5,7 / 86 |
|---|
软件/编程
| 诊断功能 | 流量方向检测; 信号质量 |
|---|
接口
| 通信接口 | IO-Link | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link revision | 1.1.3 | ||||||||||||||
| SDCI标准 | IEC 61131-9: 2013-07 | ||||||||||||||
| 外形 | Identification and Diagnosis (0x4000) | ||||||||||||||
| 必需的mater port type | A | ||||||||||||||
| 模拟过程数据 | 3 | ||||||||||||||
| 二位输出过程数据 | 2 | ||||||||||||||
| 处理周期最小值 [ms] | 9.6 | ||||||||||||||
| IO-Link过程数据（周期性） |
|
||||||||||||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -20...60 |
|---|---|
| 存储温度 [°C] | -25...80 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| 抗冲击 |
|
||
| 抗震 |
|
||
| MTTF [年] | 160 | ||
| UL认证 |
|
||
| 承压设备指令 | 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
| 重量 [g] | 494.6 |
|---|---|
| 安装方式 | 入口管长度 5xDN; 出口管长度 1xDN |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 显示: PFA; 密封圈 显示: FKM; 连接件: POKAN |
| 材料(接液部件) | 测量距离: 不锈钢(1.4404 / 316L); 过程连接密封: Centellen 扁平密封圈 |
| 系统接口 | G 3/4 DN20 外螺纹 |
| 接液部件的表面特性Ra/Rz | 1.25 µm |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
注释
| 注释 |
|
||||
|---|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
|---|
图表
|
注意压力损失
|
|
|---|
|
更低的环境温度
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — SU7020-00 — 07.03.2024 —
SU7020 –
SUR34XXBFRKG/US
电气连接
接插件: 1 x M12; 译码: A; 触头: 镀金的
接口
- OUT1/IO-Link:
- 开关输出 流量监控
- 开关输出 温度监控
- 脉冲输出 数量计
- 频率输出 流量监控
- 频率输出 温度监控
- 诊断输出 流量方向检测 / 信号质量
- 信号输出 预设容量计
- OUT2/InD:
- 开关输出 流量监控
- 开关输出 温度监控
- 脉冲输出 数量计
- 模拟量输出 流量
- 模拟量输出 温度
- 诊断输出 流量方向检测 / 信号质量
- 信号输出 预设容量计
- 输入 计数器复位
- 颜色符合DIN EN 60947-5-6标准
- 芯线颜色
- BK= 黑色
- BN= 棕色
- BU= 蓝色
- WH= 白色
