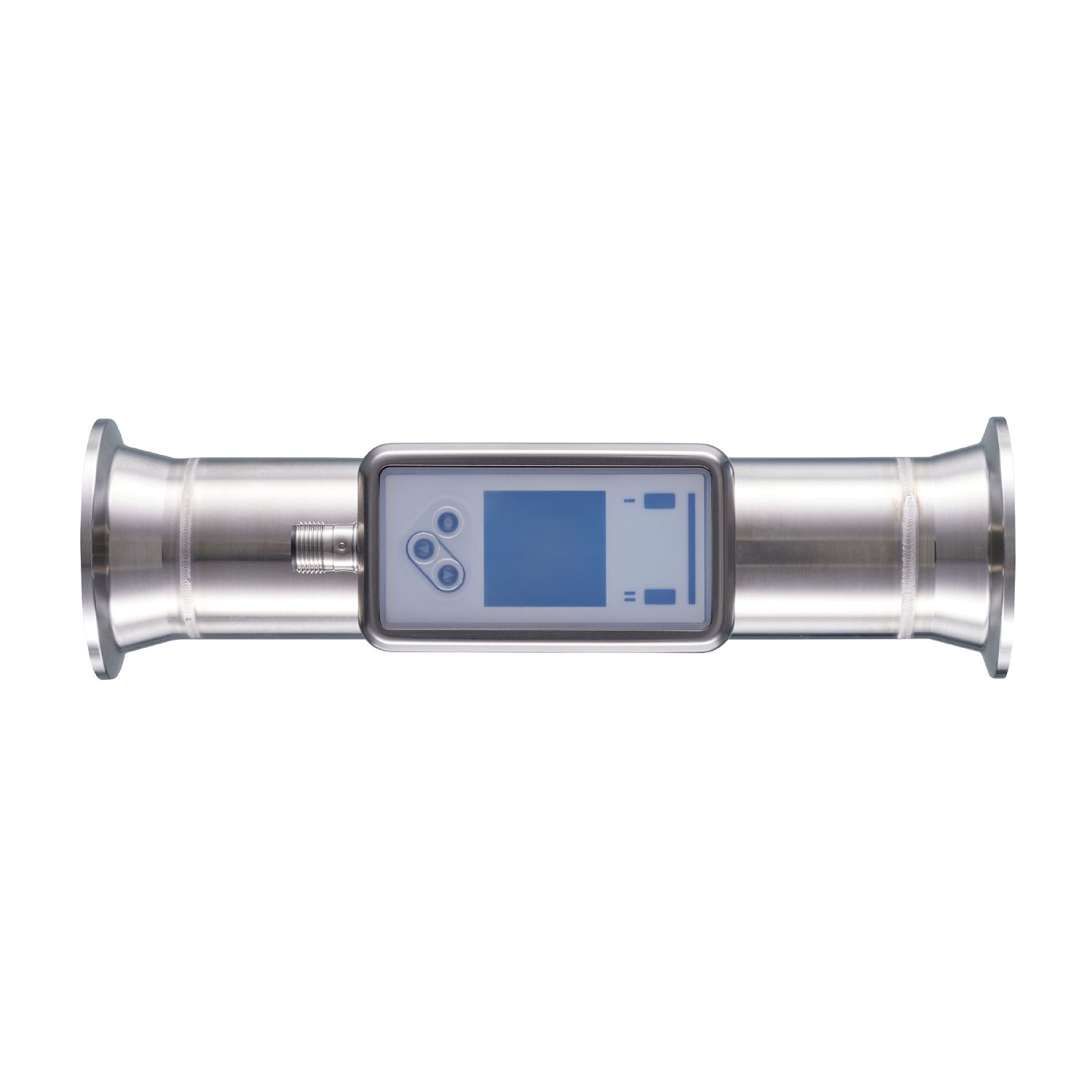

超声波流量传感器

Name: SUH400
Brand: ifm
SKU: SUH400
Price: 10041.00 CNY

SUH400

SUC50IJBFRKG/US

超声波流量传感器

SUH400

SUC50IJBFRKG/US

准确测量超纯水和水的流量
不含组件的测量管由不锈钢制成，具有高介质耐受性和长期防护性能
高度准确的在线测量过程可消除壁厚和管道材料变化的任何影响
工作状态LED指示传感器状态信息并允许推断过程质量

方便的按钮操作或通过IO-Link进行参数设置

产品特征

测量范围

5...1000 l/min

300...60000 l/h

0.058...11.666 m/s

0.3...60 m³/h

系统接口

Clamp 2" DIN 32676 C系列

应用

特殊的性能

镀金触点

介质

超纯水; 水; 水为基本的介质

介质说明

水为基本的介质: 对于添加剂含量大于10%的介质，重复精度是唯一可用的数值

介质温度 [°C]

-20...100

爆破压力最小值

50 bar

5 MPa

抗压强度

16 bar

1.6 MPa

耐真空 [mbar]

-1000

电气数据

工作电压 [V]	18...32 DC; (按照SELV/PELV)
电流损耗 [mA]	< 75
防护等级	III
反相保护	有
开机延迟时间 [s]	5
测量原理	超声波

总的输入/输出

输入和输出总数	2

输入

OUT2

计数器复位

输出

输出数量

输出信号

OUT1	开关信号; 脉冲信号; 诊断信号; 累计流量开关量信号; 频率信号; IO-Link
OUT2	开关信号; 脉冲信号; 诊断信号; 累计流量开关量信号; 模拟信号

电气设计

PNP/NPN

短路保护

有

短路保护类型

脉冲

过载保护

有

模拟

模拟输出数量	1
模拟电流输出 [mA]	4...20
负载最大值 [Ω]	500

数字

数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	0...10000

测量/设定范围

测量范围

5...1000 l/min

300...60000 l/h

0.058...11.666 m/s

0.3...60 m³/h

显示范围

-1200...1200 l/min

-72000...72000 l/h

-13.999...13.999 m/s

-72...72 m³/h

分辨率

0.1 l/min

1 l/h

0.001 m/s

0.002 m³/h

开关点, SP

10.5...1000 l/min

630...60000 l/h

0.122...11.666 m/s

0.63...60 m³/h

复原点, rP

5.3...994.8 l/min

318...59688 l/h

0.062...11.605 m/s

0.318...59.688 m³/h

测量值起点, ASP

-1000...800 l/min

-60000...48000 l/h

-11.666...9.333 m/s

-60...48 m³/h

测量值终点, AEP

-800...1000 l/min

-48000...60000 l/h

-9.333...11.666 m/s

-48...60 m³/h

较小流量cut-off, LFC

5...50 l/min

300...3000 l/h

0.058...0.583 m/s

0.3...3 m³/h

频率终点，FEP

200.6...1000 l/min

12037...60000 l/h

2.34...11.666 m/s

12.037...60 m³/h

频率终点, FrP [Hz]

1...10000

流量监控

脉冲长度 [s]	0.002...2
脉冲值	0.02...99990000 I

温度监控

测量范围 [°C]	-20...100
显示范围 [°C]	-44...124
分辨率 [°C]	0.1
开关点, SP [°C]	-19.6...100
复原点, rP [°C]	-20...99.6
测量值起点 [°C]	-20...76
测量值终点 [°C]	4...100
频率起点，FSP [°C]	-20...76
频率终点，FEP [°C]	4...100
频率终点, FrP [Hz]	1...10000

精度/偏差

流量监控

精确度(在测量范围)	± (1,0 % MW + 0,5 % MEW)
重复精度	± 0,2 % MEW

温度监控

精确度 [K]	± 2,5 (Q > 5 % MEW)
温度系数 [测量范围值的百分比 / 10 K]	0,2

反应时间

流量监控

反应时间 [s]	< 0.25; (dAP = 0, T09)
阻尼过程值dAP [s]	0...5

温度监控

响应时间T05 / T09 [s]	5,7 / 86

软件/编程

诊断功能	流量方向检测; 信号质量

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1.3

SDCI标准

IEC 61131-9: 2013-07

外形

Function class	名称
0x0030	BLOB transfer
0x4000	Identification and Diagnosis

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

9.6

IO-Link过程数据（周期性）

功能	位长
累加器	32
流量监控	32
温度监控	32
状态	4
输出 1	1
输出 2	1

支持的DeviceID

运行方式	DeviceID
default	1461

工作条件

环境温度 [°C]	-20...60
存储温度 [°C]	-25...80
外壳防护等级	IP 69K

认证/测试

EMC电磁兼容

DIN 61326-1:2021

抗冲击

DIN IEC 68-2-27

20 g (11ms)

抗震

DIN IEC 68-2-6

5 g (10...2000Hz)

MTTF [年]

160

UL认证

UL认证编号

I033

承压设备指令

可用于第2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]	933
入口管长度	5 x DN
出口管长度	1 x DN
原材料	外壳: 不锈钢(1.4404 / 316L); 显示: PFA; 密封圈显示: FKM; 连接件: POKAN
材料(接液部件)	测量距离: 不锈钢(1.4404 / 316L)
标称直径	DN50 (2“)
系统接口	Clamp 2" DIN 32676 C系列
适用于管道标准的过程连接件	2" / Ø 50,8 mm x 1,65 mm (DIN 11866 C系列; ASME BPE)
接液部件的表面特性Ra/Rz	≤ 0.8 µm

显示器/操作件

显示

	彩色显示 1,44", 128 x 128 像素
开关功能	2 x LED, 黄色
诊断	1 x LED, 三色

注释

MW = 测量值

MEW = Final value of the measuring range

仅两路输出之一有脉冲量和累加值信号

在整个应用区域遵循精度指示

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

注意压力损失

更低的环境温度

1	环境温度
2	介质温度
