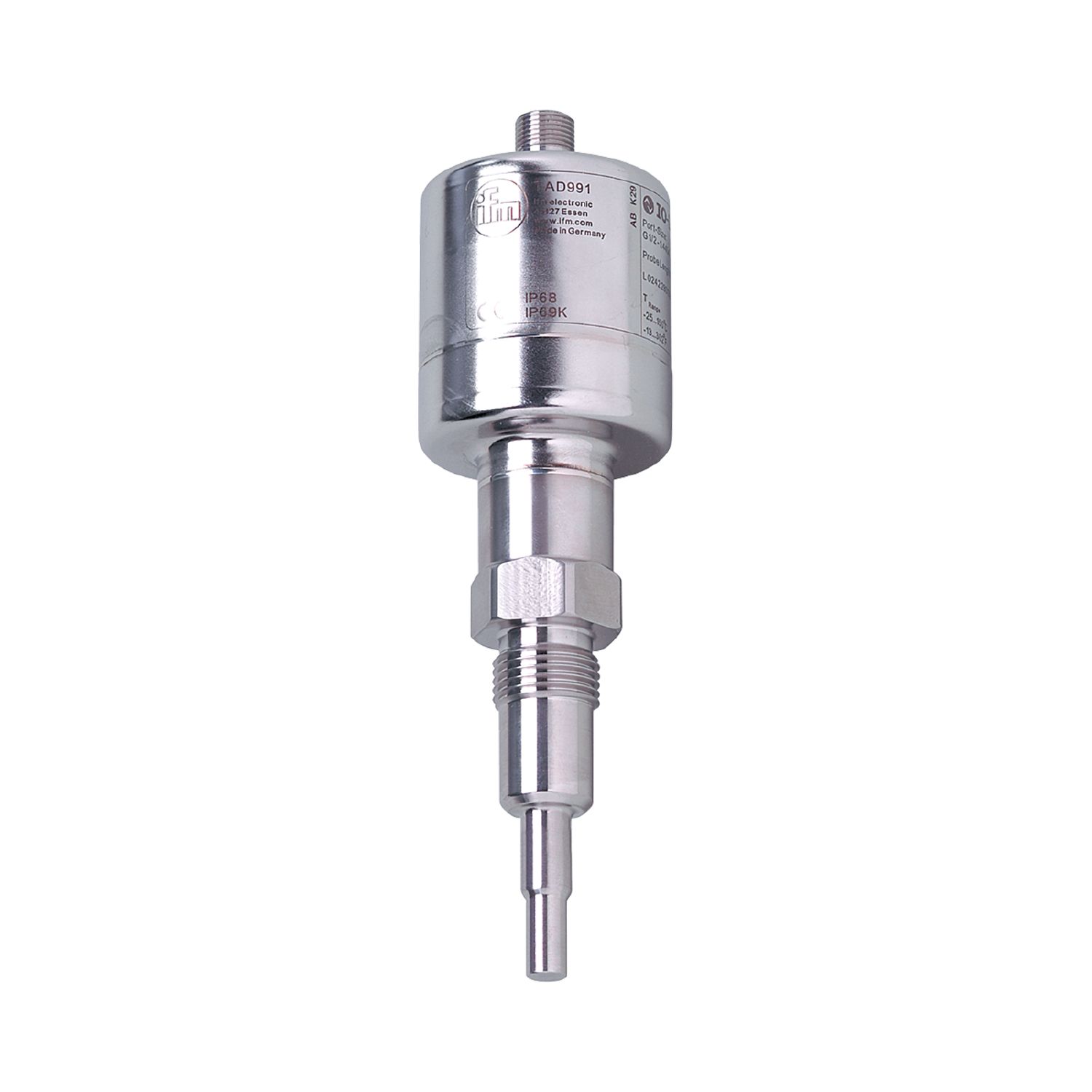

- TAD991
带带漂移检测的温度变送器
TAD991
TAD033KLER12-A-ZKG/US
产品特征
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | ||
---|---|---|---|
测量范围 |
|
||
通信接口 | IO-Link | ||
系统接口 | G 1/2 密封锥面 | ||
面板安装长度 EL [mm] | 33 |
应用
特殊的性能 | 镀金触点 |
---|---|
测量元件 | 1 x Pt 1000 + 1 x NTC; (热连接,带备份功能(即使两个传感器中的一个传感器发生故障,仍然可进行温度检测)) |
介质 | 液体和气体介质 |
抗压强度 [bar] | 50 |
最小的插入深度 [mm] | 25 |
允许工作压力的最大值(用于应用程序符合CRN标准) [bar] | 50 |
电气数据
工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) |
---|---|
电流损耗 [mA] | 6; (24 V) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 8 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
电气设计 | PNP/NPN |
数字输出数量 | 1 |
输出功能 | 常开/常闭/诊断信号; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 150; (200 (...60°C); 250 (...40 °C)) |
诊断输出 | 零点漂移监控; 故障监控 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20 |
负载最大值 [Ω] | (Ub - 15 V) x 50 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
测量范围 |
|
||
---|---|---|---|
注释测量范围 |
|
||
出厂设定 | 0...150 °C / 32...302 °F | ||
温漂报警 |
|
||
零点漂移报警 |
|
||
设定步距 |
|
模拟量输出分辨率 [K] | 0.05 |
---|
精度/偏差
精密模拟输出 [K] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C); (传感器头至金属密封面全部浸入介质中) |
---|---|
温度系数 [测量范围值的百分比 / 10 K] | < ± 0,01; (如果出现参考条件偏差25 ± 5 °C) |
反应时间
响应时间T05 / T09 [s] | 3 / 6 |
---|
软件/编程
参数设定 | 温漂报警/温漂报警极限; Fail-Safe; 显示单位; 模拟量输出标度; 双开关; 诊断输出性能; 输出极性; 常开/常闭 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM1 (4,8 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 CDV | ||||
外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 1 | ||||
二位输出过程数据 | 1 | ||||
处理周期最小值 [ms] | 18.8 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...70 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 213 | ||||
注意许可证 |
|
机械技术数据
重量 [g] | 335 |
---|---|
原材料 | 不锈钢(1.4404 / 316L); PEI; FKM |
材料(接液部件) | 不锈钢(1.4404 / 316L) |
拧紧扭矩 [Nm] | 30...50 |
系统接口 | G 1/2 密封锥面 |
接液部件的表面特性Ra/Rz | Ra: < 0.6 |
面板安装长度 EL [mm] | 33 |
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
图表
|
|
---|
