- 产品分类
- 传感器
- 温度传感器

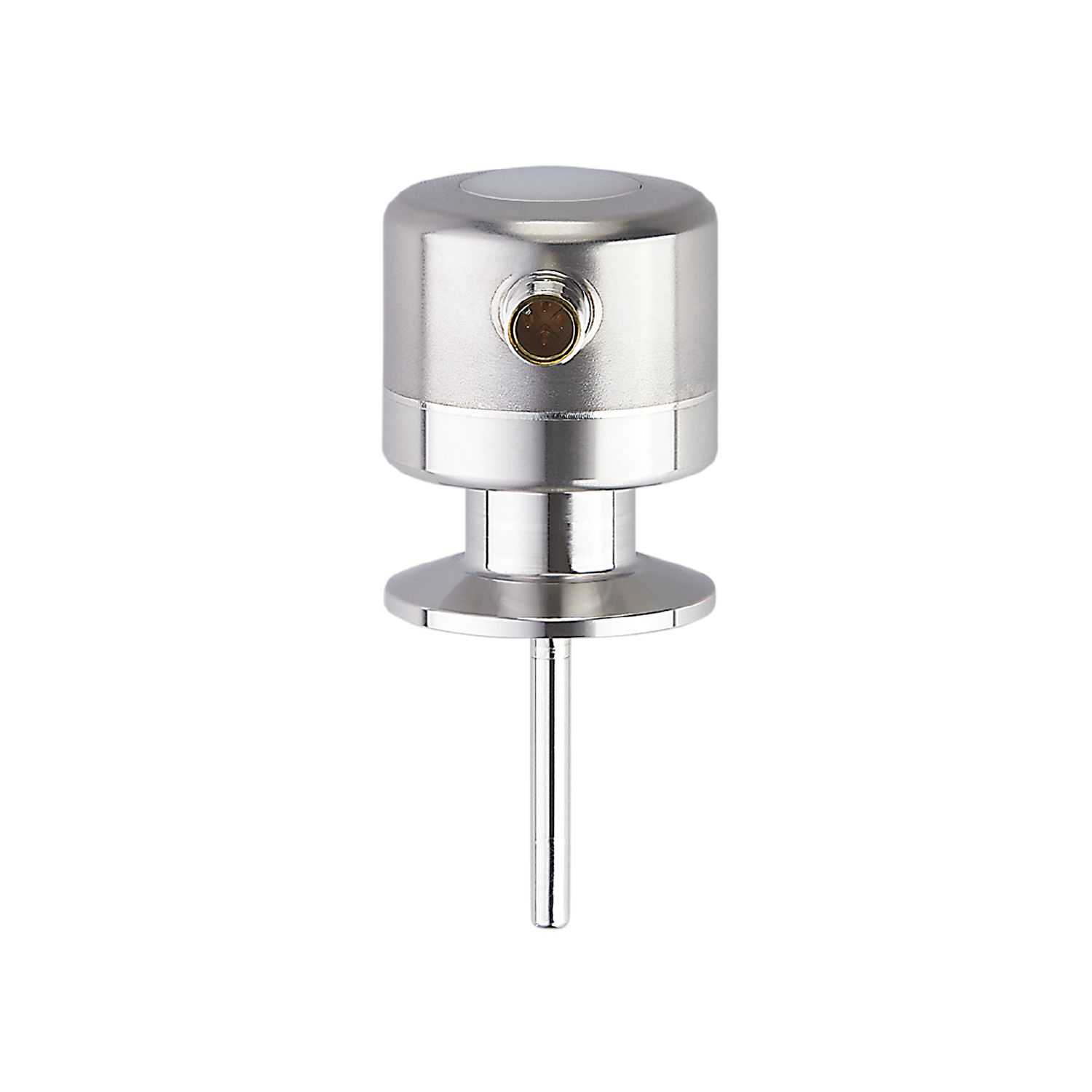

- 用于食品和饮料行业的自监测变送器
- TCC811
产品特征
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 | ||
---|---|---|---|
测量范围 |
|
||
通信接口 | IO-Link | ||
系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) | ||
面板安装长度 EL [mm] | 50 |
应用
特殊的性能 | 镀金触点 |
---|---|
测量元件 | 1 x Pt 1000 |
参考元素 | 1 x NTC |
介质 | 液体和气体介质 |
抗压强度 [bar] | 160 |
电气数据
工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) |
---|---|
电流损耗 [mA] | 10; (24 V) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 6 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 模拟信号; IO-Link; 校准检查状态 |
电气设计 | PNP/NPN |
数字输出数量 | 1 |
输出功能 | 常闭; (诊断信号) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 100 |
诊断输出 | 校准检查状态和错误诊断 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20 |
负载最大值 [Ω] | (Ub - 15 V) x 50 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
测量范围 |
|
||
---|---|---|---|
注释测量范围 |
|
||
出厂设定 | -10...150 °C / 14...302 °F | ||
校准检查限值 [K] | 0.5...3 | ||
设定步距 [K] | 0.05 |
模拟量输出分辨率 [K] | 0.05 |
---|
精度/偏差
精密模拟输出 [K] | ± 0,2 |
---|---|
精确IO-Link [K] | ± 0,2 |
温度系数模拟输出 [测量范围值的百分比 / 10 K] | < ± 0,02; (如果出现参考条件偏差25 ± 5 °C) |
温度系数IO-Link [测量范围值的百分比 / 10 K] | < ± 0,01; (如果出现参考条件偏差25 ± 5 °C) |
反应时间
响应时间T05 / T09 [s] | 1,5 / 4 |
---|
软件/编程
参数设定 | 显示单位; 模拟量输出标度; 校准检查限值; 开关逻辑诊断输出; 模拟模式 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 CDV | ||||
外形 | Digital Measuring Sensor, Common Profile, Blob Transfer | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 1 | ||||
二位输出过程数据 | 1 | ||||
处理周期最小值 [ms] | 4.4 | ||||
IO-Link温度分辨率 [K] | 0.01 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...70 | |
---|---|---|
注意环境温度 |
|
|
存储温度 [°C] | -40...100 | |
外壳防护等级 | IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 329 | ||||
注意许可证 |
|
||||
UL认证 |
|
机械技术数据
重量 [g] | 352.3 |
---|---|
外壳 | 圆柱形的 |
尺寸 [mm] | Ø 50 / L = 114.8 |
原材料 | 不锈钢(1.4404 / 316L); PEI; FKM; PFA |
材料(接液部件) | 不锈钢(1.4404 / 316L); PEEK |
系统接口 | Clamp DN25...DN40 (1...1,5") DIN 32676 (ISO 2852) |
接液部件的表面特性Ra/Rz | Ra: < 0.8 |
探杆直径 [mm] | 6 |
面板安装长度 EL [mm] | 50 |
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
