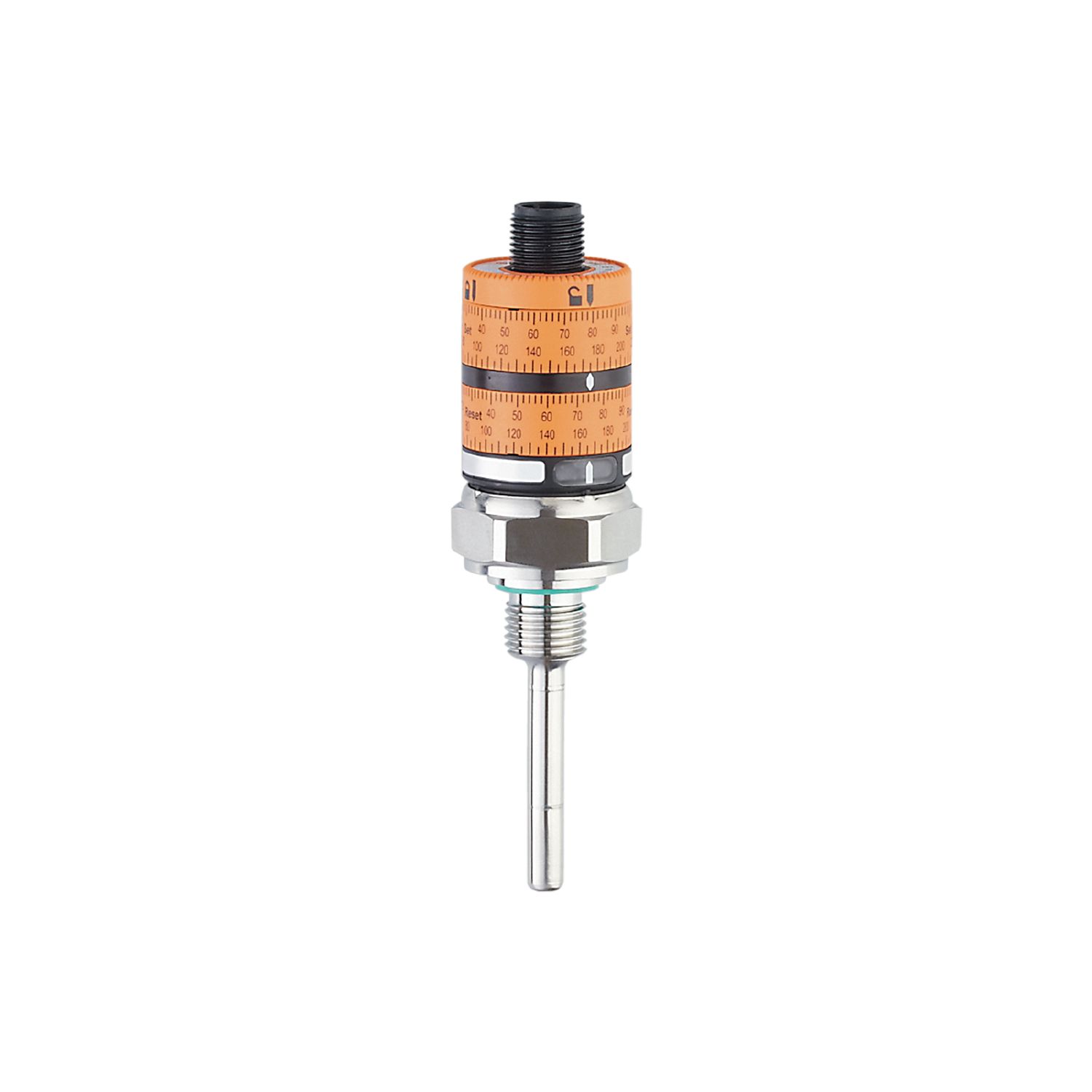

带直观开关点设定的温度开关

TK6110

TK-050CLFR14-QKPKG / US

带直观开关点设定的温度开关

TK6110

TK-050CLFR14-QKPKG / US

  • 可通过两个调节环进行简单开关点设定,达到最佳的读取效果
  • 开关点设定无须应用系统温度
  • 两个补充开关输出,带有可调节的迟滞
  • 极佳的动态反应时间和极短的通电延迟时间
  • 机械锁定防止不当的开关点操作
  • cmim
  • ce
  • ukca
  • cul
产品特征
输入和输出总数 数字输出数量: 2
测量范围
-20...140 °C -4...284 °F
系统接口 螺纹连接 G 1/4
面板安装长度 EL [mm] 50
应用
特殊的性能 镀金触点
测量元件 1 x Pt 1000; (根据DIN EN 60751标准, A级)
介质 液体和气体介质
介质温度 [°C] -40...145
抗压强度 [bar] 400
电气数据
工作电压 [V] 9.6...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA] < 30
防护等级 III
反相保护
开机延迟时间 [s] 0.5
总的输入/输出
输入和输出总数 数字输出数量: 2
输出
输出数量 2
输出信号 开关信号
电气设计 PNP
数字输出数量 2
输出功能 NC+NO
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 500
短路保护
短路保护类型 脉冲
过载保护
测量/设定范围
测量范围
-20...140 °C -4...284 °F
开关点, SP
-16...140 °C 3...284 °F
复原点, rP
-20...136 °C -4...277 °F
精度/偏差
温度变化率 /10 K [K] 0.1 **)
重复精度 [K] ± 0,1
调节精度 [K] ± 3
反应时间
响应时间T05 / T09 [s] 1 / 3; (根据DIN EN 60751标准)
软件/编程
开关点调整 转环
工作条件
环境温度 [°C] -40...80
注意环境温度
在介质温度: < 80 °C
-40...50 °C
在介质温度: < 145 °C
存储温度 [°C] -40...100
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
DIN EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
DIN EN 61000-4-4 Burst 2 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
抗冲击
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 643.1
UL认证
UL认证编号 K018
机械技术数据
重量 [g] 104.5
原材料 不锈钢(1.4404 / 316L); PC; PBT; FKM
材料(接液部件) 不锈钢(1.4404 / 316L); FKM
拧紧扭矩 [Nm] 35
系统接口 螺纹连接 G 1/4
探杆直径 [mm] 6
面板安装长度 EL [mm] 50
显示器/操作件
显示
操作 LED, 绿色
开关状态 LED, 黄色
注释
注释
**) 如果出现参考条件偏差25 °C
精确值适用于流动的水。
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
