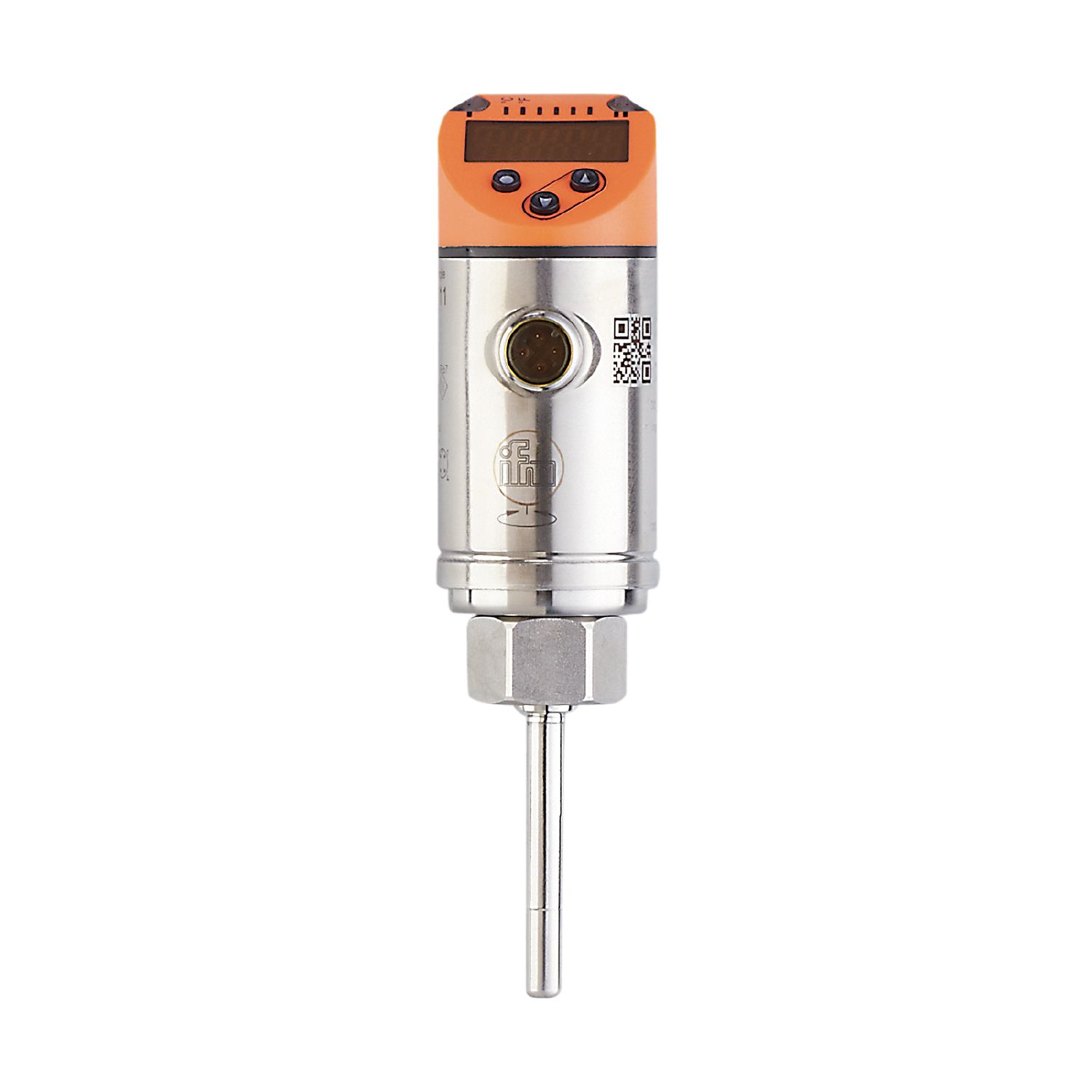

带显示器的温度传感器

Name: TN7511
Brand: ifm
SKU: TN7511
Price: 3866.00 CNY

TN7511

TN-045KCBD18-QFPKG/US/

带显示器的温度传感器

TN7511

TN-045KCBD18-QFPKG/US/

极大的温度评估范围
两个开关输出，其中一个带有 IO-Link 通信接口
友好直观的 3 按钮控制
红/绿显示，用于明确标识可接受的范围
用于开关状态指示的清晰可见 LED

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2

测量范围

-50...150 °C

-58...302 °F

通信接口

IO-Link

系统接口

螺纹连接 M18 x 1,5 内螺纹

面板安装长度 EL [mm]

应用

特殊的性能	镀金触点
测量元件	1 x Pt 1000; (根据DIN EN 60751标准, A级)
介质	液体和气体介质
抗压强度 [bar]	300
最小的插入深度 [mm]	12

电气数据

工作电压 [V]	18...32 DC; (符合cULus - Class 2标准)
电流损耗 [mA]	< 50
防护等级	III
反相保护	有
开机延迟时间 [s]	1
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2

输出

输出数量	2
输出信号	开关信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	250
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

探杆长度L [mm]

测量范围

-50...150 °C

-58...302 °F

开关点, SP

-49.8...150 °C

-57.6...302 °F

复原点, rP

-50...149.8 °C

-58...301.6 °F

设定步距

0.1 °C

0.1 °F

分辨率

开关量输出分辨率 [K]	0.1
显示分辨率 [K]	0.1

精度/偏差

开关点精度 [K]	± 0,3 + (± 0,1 % MS)
显示精确度 [K]	± 0,3 + (± 0,1 % MS)
温度系数 [测量范围值的百分比 / 10 K]	0,1; (如果出现参考条件偏差25 ± 5 °C)

反应时间

响应时间T05 / T09 [s]	1 / 3; (根据DIN EN 60751标准)

软件/编程

参数设定	迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出

接口

通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1

工作条件

环境温度 [°C]	-25...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

254

UL认证

UL认证编号

K014

机械技术数据

重量 [g]	204
外壳	用于适配器的紧凑型型号
原材料	不锈钢(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)	不锈钢(1.4404 / 316L); O形环: FKM 80 Shore A
系统接口	螺纹连接 M18 x 1,5 内螺纹
面板安装长度 EL [mm]	45

显示器/操作件

显示

显示单位	2 x LED, 绿色
开关状态	LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字

注释

MS = 设定测量范围值

精确值适用于流动的水。

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
