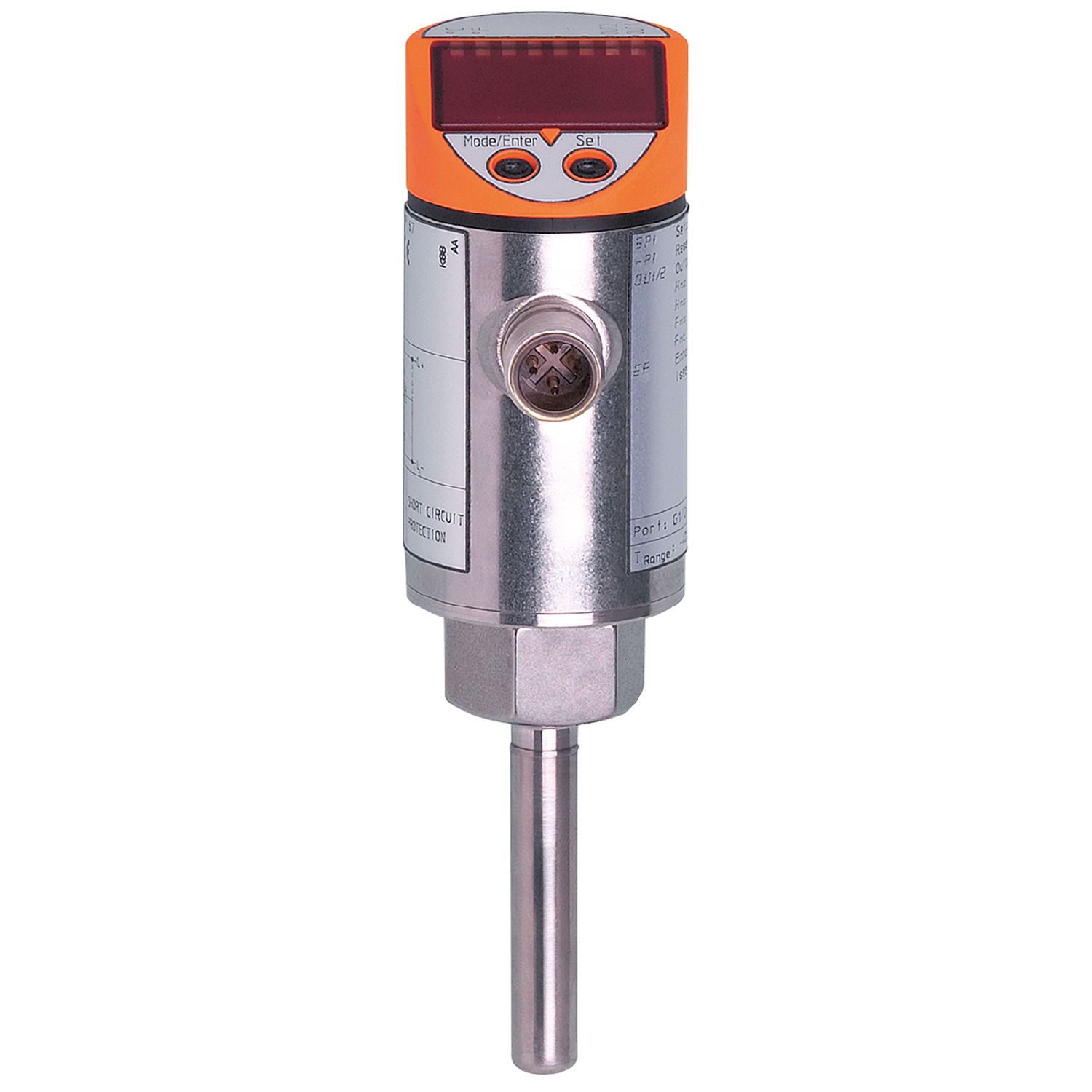

带显示器的温度传感器
TN7531
TN-013KBBD10-QFPKG/US/ /V
带显示器的温度传感器
TN7531
TN-013KBBD10-QFPKG/US/ /V
- 温度评估范围广
- 两个可编程开关输出
- 直观友好的操作
- 本地显示当前温度值
该产品已停产
替代产品: TN7511 产品比较: TN7531 / TN7511 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。
{{ifmVariantName}}
| 产品特征 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入和输出总数 | 数字输出数量: 2 | ||||||||||
| 测量范围 |
|
||||||||||
| 系统接口 | 螺纹连接 M18 x 1,5 内螺纹 | ||||||||||
| 面板安装长度 EL [mm] | 45 | ||||||||||
| 应用 | |||||||||||
| 特殊的性能 | 镀金触点 | ||||||||||
| 测量元件 | 1 x Pt 1000; (根据DIN EN 60751标准, B级) | ||||||||||
| 介质 | 液体和气体介质 | ||||||||||
| 抗压强度 [bar] | 300 | ||||||||||
| 最小的插入深度 [mm] | 12 | ||||||||||
| 电气数据 | |||||||||||
| 工作电压 [V] | 18...32 DC; (符合cULus - Class 2标准) | ||||||||||
| 电流损耗 [mA] | < 50 | ||||||||||
| 防护等级 | III | ||||||||||
| 反相保护 | 有 | ||||||||||
| 开机延迟时间 [s] | 1 | ||||||||||
| Watchdog集成看门狗电路 | 有 | ||||||||||
| 总的输入/输出 | |||||||||||
| 输入和输出总数 | 数字输出数量: 2 | ||||||||||
| 输出 | |||||||||||
| 输出数量 | 2 | ||||||||||
| 输出信号 | 开关信号; IO-Link; (可配置) | ||||||||||
| 电气设计 | PNP/NPN | ||||||||||
| 数字输出数量 | 2 | ||||||||||
| 输出功能 | 常开/常闭; (可设定参数) | ||||||||||
| 开关量输出DC电压降最大值 [V] | 2 | ||||||||||
| 开关量输出DC的持续电流负载 [mA] | 250 | ||||||||||
| 短路保护 | 有 | ||||||||||
| 短路保护类型 | 脉冲 | ||||||||||
| 过载保护 | 有 | ||||||||||
| 测量/设定范围 | |||||||||||
| 探杆长度L [mm] | 45 | ||||||||||
| 测量范围 |
|
||||||||||
| 开关点, SP |
|
||||||||||
| 复原点, rP |
|
||||||||||
| 设定步距 |
|
||||||||||
| 分辨率 | |||||||||||
| 开关量输出分辨率 [K] | 0.1 | ||||||||||
| 显示分辨率 [K] | 0.1 | ||||||||||
| 精度/偏差 | |||||||||||
| 开关点精度 [K] | ± 0,3 | ||||||||||
| 显示精确度 [K] | ± 0,3 | ||||||||||
| 温度变化率 /10 K [K] | 0.1 | ||||||||||
| 反应时间 | |||||||||||
| 响应时间T05 / T09 [s] | 1 / 3; (根据DIN EN 60751标准) | ||||||||||
| 接口 | |||||||||||
| 通信接口 | IO-Link | ||||||||||
| 传递类型 | COM2 (38,4 kBaud) | ||||||||||
| IO-Link revision | 1.0 | ||||||||||
| 工作条件 | |||||||||||
| 环境温度 [°C] | -25...70 | ||||||||||
| 存储温度 [°C] | -40...100 | ||||||||||
| 外壳防护等级 | IP 67 | ||||||||||
| 认证/测试 | |||||||||||
| EMC电磁兼容 |
|
||||||||||
| 抗冲击 |
|
||||||||||
| 抗震 |
|
||||||||||
| MTTF [年] | 242 | ||||||||||
| 机械技术数据 | |||||||||||
| 重量 [g] | 212.6 | ||||||||||
| 外壳 | 用于适配器 | ||||||||||
| 原材料 | 不锈钢(1.4301/304); EPDM/X; CO-PC; PBT; FKM; PA | ||||||||||
| 材料(接液部件) | 不锈钢(1.4404 / 316L); O形环: FKM 80 Shore A | ||||||||||
| 系统接口 | 螺纹连接 M18 x 1,5 内螺纹 | ||||||||||
| 面板安装长度 EL [mm] | 45 | ||||||||||
| 显示器/操作件 | |||||||||||
| 显示 |
|
||||||||||
| 注释 | |||||||||||
| 注释 |
|
||||||||||
| 包装单位 | 1 件 | ||||||||||
| 电气连接 | |||||||||||
| 接口 | 接插件: 1 x M12; 触头: 镀金的 | ||||||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — TN7531-00 — 10.07.2013 —
|
|||||||||||
TN7531 –
TN-013KBBD10-QFPKG/US/ /V
- 1
- 字母数字显示 4位数字
- 2
- LED灯
- 3
- 编程按钮
- 4
- 内螺纹 M18 x 1.5
电气连接
接插件: 1 x M12; 触头: 镀金的
