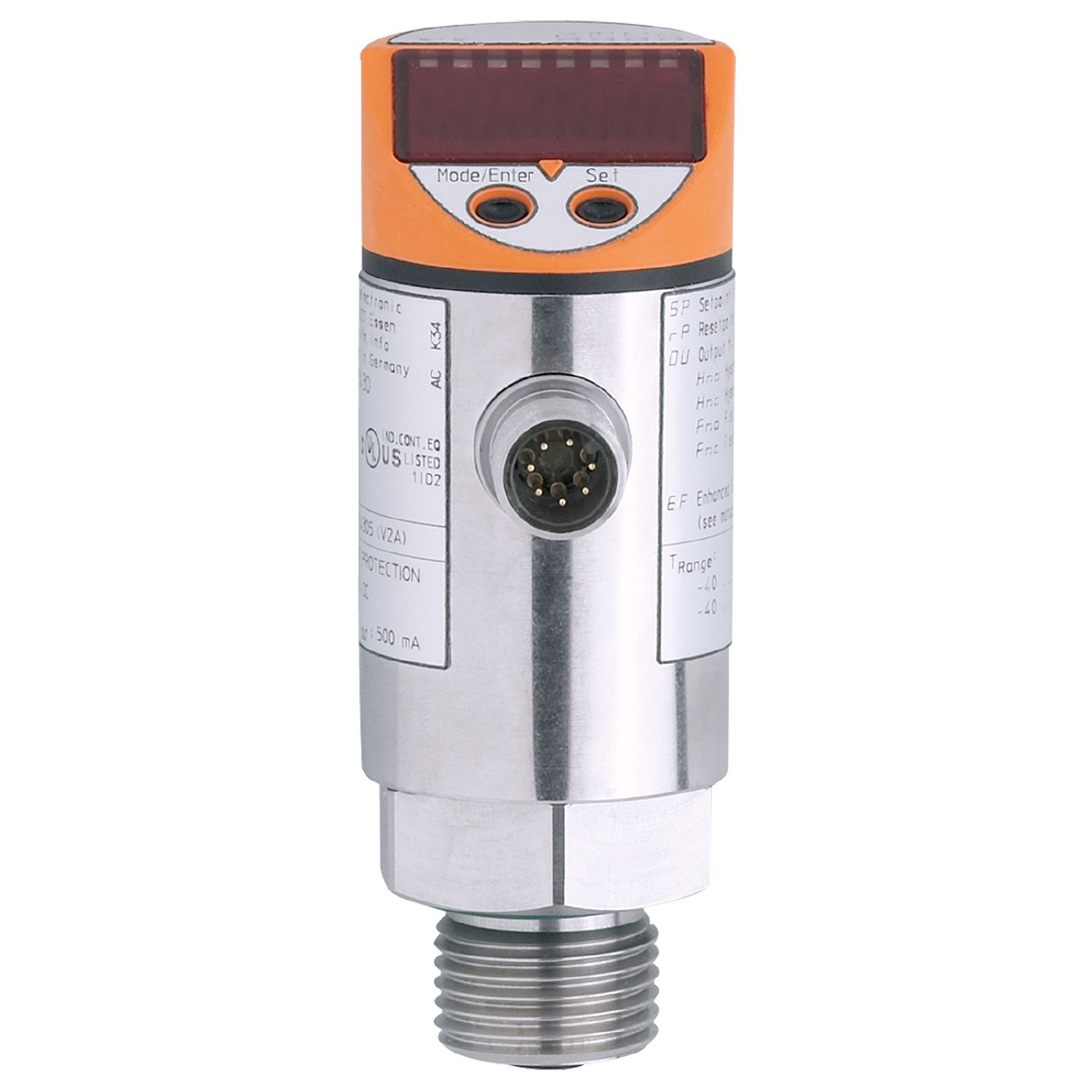

TR8430

用于PT100/PT1000热电阻探头带显示屏的估算单元

Name: TR8430
Brand: ifm
SKU: TR8430
Price: 4515.00 CNY

TR8430

TR-...KDBR12-SFPKG/US/....../V

用于PT100/PT1000热电阻探头带显示屏的估算单元

TR8430

TR-...KDBR12-SFPKG/US/....../V

温度评估范围广
带四个可编程开关输出
直观友好的操作
本地显示当前温度值
自动识别连接的传感器类型

該產品即將/已停產

替代产品: TR7439 产品比较: TR8430 / TR7439 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

用于8针插座，核心颜色不规范。请注意传感器和插座的接线(参见技术参数表)。

产品特征

输入和输出总数

数字输出数量: 4

测量范围

-40...150 °C

-40...302 °F

系统接口

螺纹连接 G 1/2 外螺纹

应用

特殊的性能	镀金触点
应用	用于Pt100及Pt1000测量元件

电气数据

工作电压 [V]	18...28 DC; (按照SELV/PELV)
电流损耗 [mA]	< 90; (如果显示是有效的)
防护等级	III
反相保护	有
开机延迟时间 [s]	1.5
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 4

输出

输出数量	4
输出信号	开关信号
电气设计	PNP
数字输出数量	4
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	500; (每个单一输出的最大值)
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

-40...150 °C

-40...302 °F

开关点, SP

-39.8...150 °C

-39.5...302 °F

复原点, rP

-40...149.8 °C

-40...301.5 °F

设定步距

0.2 °C

0.5 °F

分辨率

开关量输出分辨率 [K]	0.2
显示分辨率 [K]	0.2

精度/偏差

开关点精度 [K]	± 0,2
显示精确度 [K]	± (0,2 + ½ Digit)
温度变化率 /10 K [K]	0.1
温度系数 [测量范围值的百分比 / 10 K]	如果出现参考条件偏差25 ± 5 °C

反应时间

反应时间 [ms]	200

软件/编程

开关点调整	编程按钮
参数设定	迟滞/窗口; 常开/常闭; 最小值/最大值存储复位; 显示单位; 零点校准

工作条件

环境温度 [°C]	-25...70
存储温度 [°C]	-40...85
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
DIN EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V

抗冲击

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

175

机械技术数据

重量 [g]	265.5
原材料	不锈钢(1.4301/304); 不锈钢(1.4305/303); EPDM/X; PC; PBT; FKM
系统接口	螺纹连接 G 1/2 外螺纹

显示器/操作件

显示

显示单位	2 x LED, 绿色
开关状态	4 x LED, 黄色
功能显示	字母数字显示, 4位数字
测量值	字母数字显示, 4位数字

注释

n.c. = 不接线

根据UL508标准，带过载电流保护的“限制电压”。用于具有过流保护的低压电路

符合UL873标签。 28.1或Imax = 100/Ub (Ub = 输入电路电压)

产品所有的负载电流: 最大值1 A

2 个输出可以平行地转换，达到总负载电流1 A。

Switch-on开关点和switch-off复原点以及输出编程必须准确地保持一致.

包装单位

1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的
