- TS2229

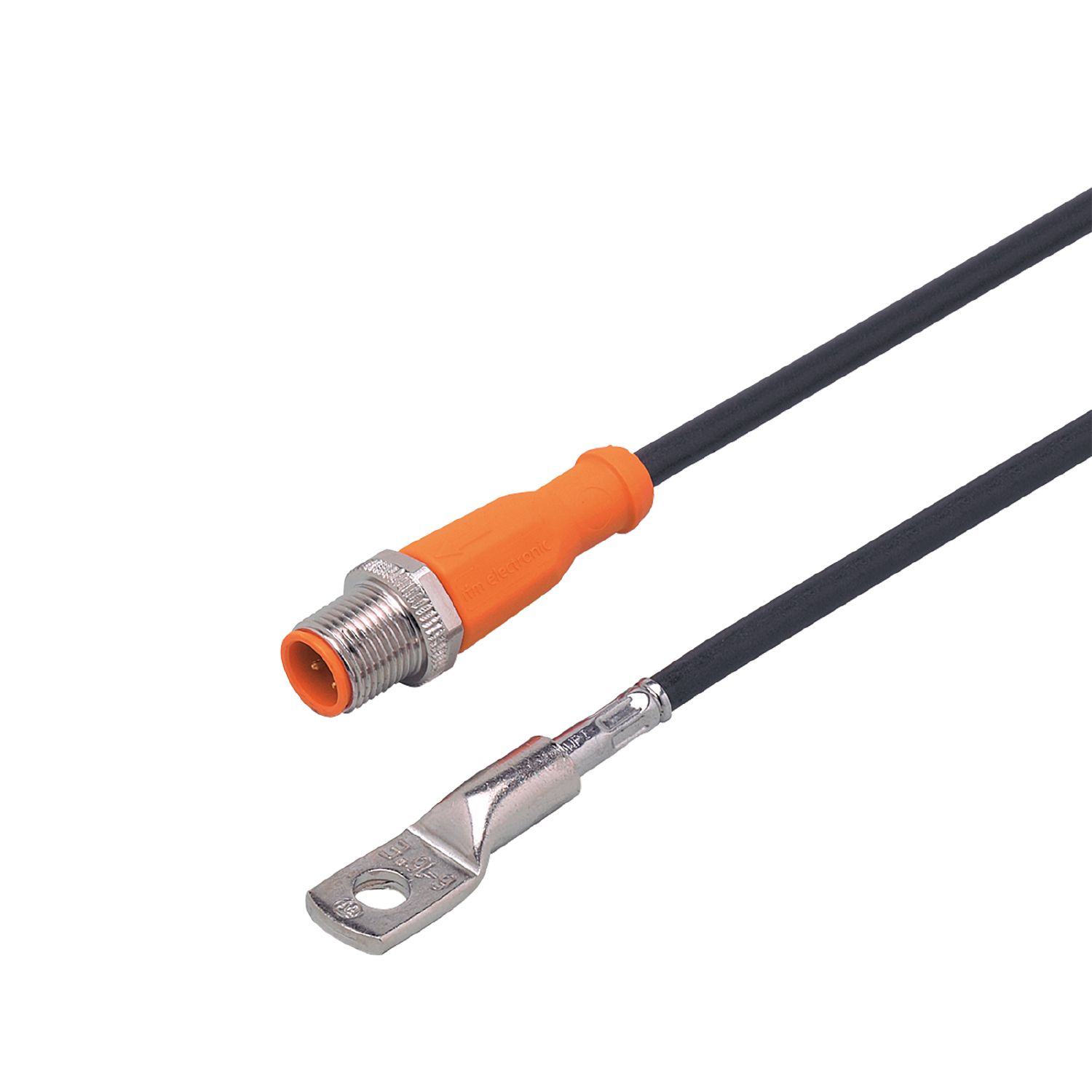

旋入式传感器的温度电缆传感器
TS2229
TS-PT100 CONTACT SENSOR
旋入式传感器的温度电缆传感器
TS2229
TS-PT100 CONTACT SENSOR
- 机器表面温度精确测量
- 用于连接评估单元
- 适合在空间受限情况下安装的紧凑外壳
- 整体温度测量范围内精准度高
- 镀金触点确保可靠的电气连接
产品特征
| 测量范围 |
|
||
|---|---|---|---|
| 系统接口 | 旋入式传感器 12 x 8,7 x 51 mm |
应用
| 特殊的性能 | 镀金触点 |
|---|---|
| 测量元件 | 1 x Pt 100; (根据DIN EN 60751标准, A级) |
| 安装 | 用于固定件的接触传感器 |
电气数据
| 绝缘等级 [V] | 2500; (传感器外壳和内部之间的绝缘) |
|---|---|
| 防护等级 | III |
测量/设定范围
| 测量范围 |
|
|---|
精度/偏差
| 精确度 [K] | ± (0,15 K + 0,002 x|t|) |
|---|
反应时间
| 响应时间T05 / T09 [s] | 9 / 15; (在使用热导膏的情况, 平面铝面的值(铝阳极氧化处理).; 移动水的参考值 : 10 / 24 (< 0,1 m/s)) |
|---|
工作条件
| 外壳防护等级 | IP 67 |
|---|
认证/测试
| MTTF [年] | 11415.5 |
|---|
机械技术数据
| 重量 [g] | 88.5 |
|---|---|
| 外壳 | 旋入式传感器 |
| 尺寸 [mm] | 12 x 8.7 x 51 |
| 原材料 | 不锈钢(1.4303 / 305 / 308); 铜 镀镍的 |
| 系统接口 | 旋入式传感器 12 x 8,7 x 51 mm |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 2 m, PUR, Ø 4.9 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm ) |
|---|---|
| 接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — TS2229-00 — 28.10.2016 —
TS2229 –
TS-PT100 CONTACT SENSOR
电气连接
电缆: 2 m, PUR, Ø 4.9 mm; 4 x 0.34 mm² (42 x Ø 0.1 mm )
接插件: 1 x M12; 译码: A; 触头: 镀金的
