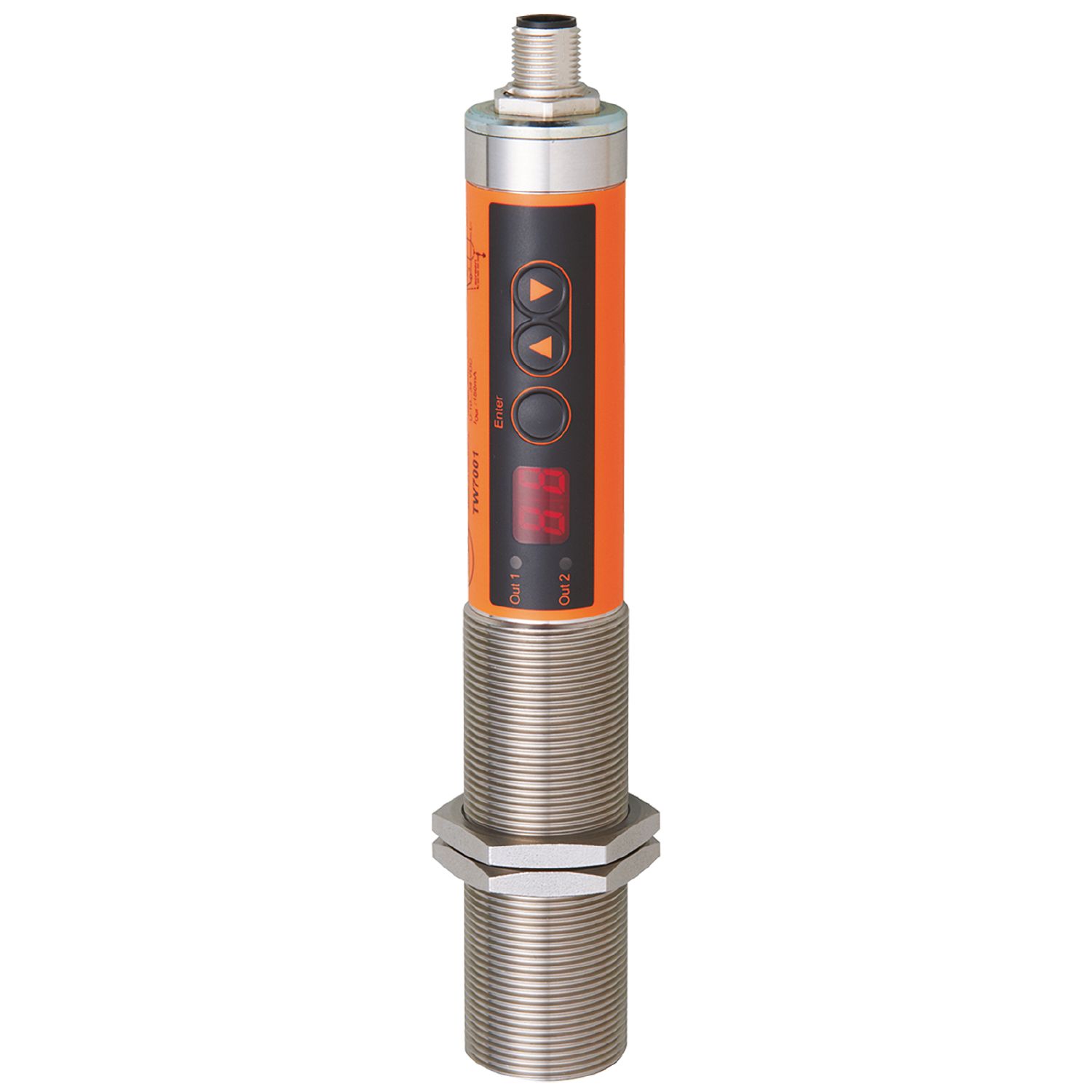

红外线温度传感器

Name: TW7001
Brand: ifm
SKU: TW7001
Price: 13392.00 CNY

TW7001

TW-006CNDM30-QFPKG/US

红外线温度传感器

TW7001

TW-006CNDM30-QFPKG/US

对温度极高的物体进行可靠的非接触式检测
用于钢铁和玻璃行业的应用
通过按钮和显示屏对开关温度进行直观设定
两个开关输出的开关点可单独调节
耐用的外壳和耐刮的精确镜头，适用于严苛的工业环境

产品特征

输入和输出总数

数字输出数量: 2

测量范围

250...1250 °C

482...2282 °F

应用

应用	回火温度; 石墨; 陶瓷; 金属; 锻造; 烧结; 热处理; 压延

电气数据

工作电压 [V]	10...34 DC
电流损耗 [mA]	30; (24 V)
防护等级	III

总的输入/输出

输入和输出总数	数字输出数量: 2

输入

测试输入	如果U（测试）>9 V, 测试功能活性

输出

输出数量	2
输出信号	开关信号
电气设计	PNP
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	150
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

波长范围 [µm]	1...1.7

测量/设定范围

测量范围

250...1250 °C

482...2282 °F

出厂设定

SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 %

开关点, SP

250...1240 °C

482...2264 °F

复原点, rP

250...1240 °C

482...2264 °F

设定步距

10 °C

18 °F

分辨率

开关量输出分辨率 [K]	10
显示分辨率 [K]	10

精度/偏差

精确度 [K]	< ± 1 %; (< MEW的± 1 %(发射度 = 1和T = 23°C))

反应时间

反应时间 [ms]	2

软件/编程

开关点调整	编程按钮
参数设定	迟滞; 常开/常闭; ON延迟、关断延时

工作条件

环境温度 [°C]	0...65
存储温度 [°C]	-20...80
允许最大的相对空气湿度 [%]	95; (非凝结)
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

DIN EN 61000-4-2 ESD	4 kV CD / 8 kV AD
DIN EN 61000-4-3 HF电磁场辐射	10 V/m
DIN EN 61000-4-4 Burst	2 kV 耦合夹具
DIN EN 61000-4-5 Surge	0,5 / 1 kV
DIN EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011 发射	等级B

抗冲击

DIN EN 60068-2-27

30 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

MTTF [年]

117

机械技术数据

重量 [g]

433.5

外壳

螺纹结构

尺寸 [mm]

M30 x 1.5 / L = 189

螺纹代号

M30 x 1.5

原材料

螺纹套筒: 不锈钢(1.4305/303); 聚酯

透镜材料

钢化光学玻璃

显示器/操作件

显示

开关状态	2 x LED, 黄色
功能显示	7段LED显示, 2位数字
测量值	7段LED显示, 2位数字

元件

按钮

附件

供货范围

固定螺母: 2

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位

1 件

电气连接

接口	接插件: 1 x M12

图表

1	测量点直径
2	测量距离
