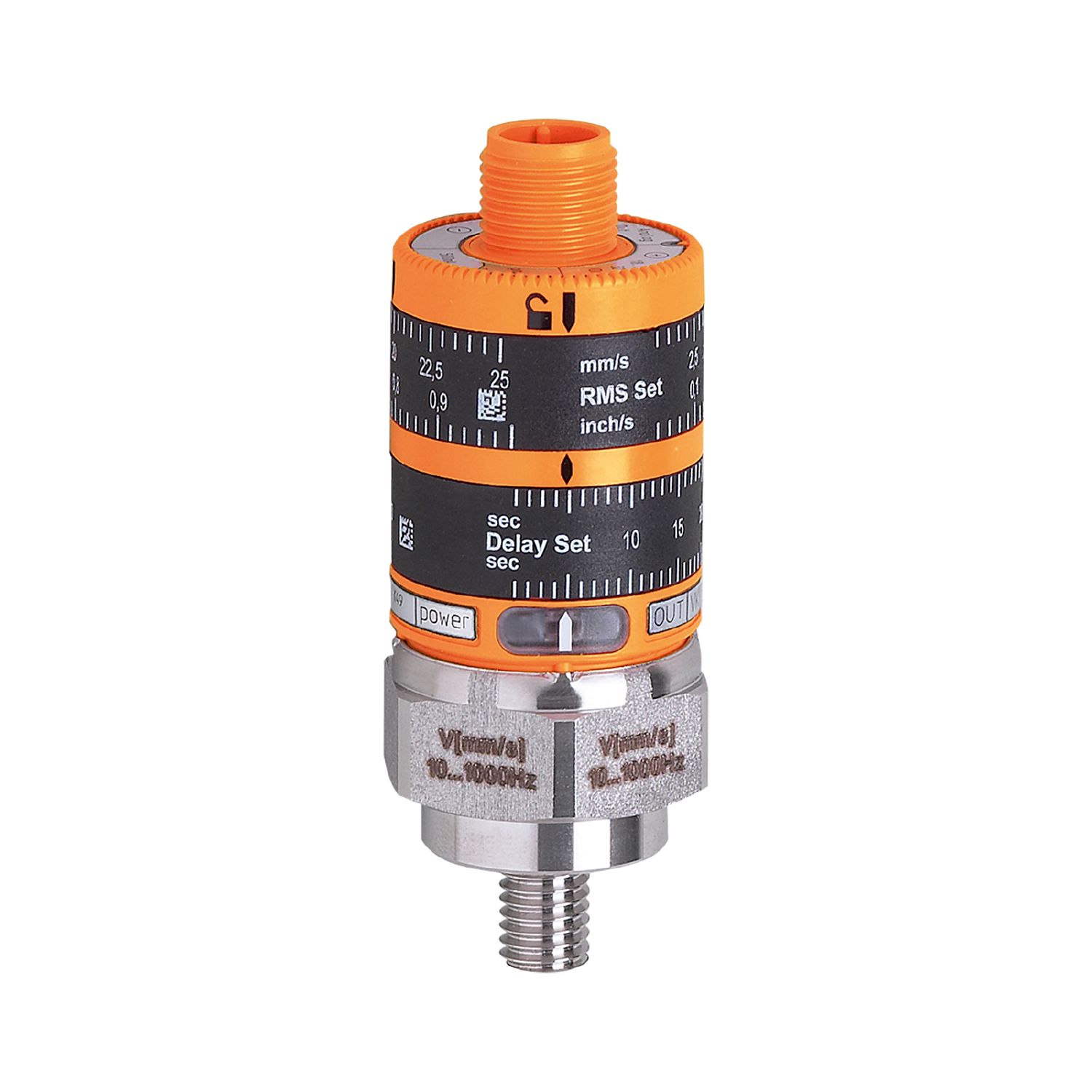

带直观开关点设定的振动监控器
VKV022
VIBRATION MONITOR
带直观开关点设定的振动监控器
VKV022
VIBRATION MONITOR
- 可靠的持久 DIN ISO 10816 整体振动监控
- 具有可调开关点和反应延迟的开关输出
- 可通过两个调节环进行简单开关点设定，达到最佳的读取效果
- 具有用于振动速度的模拟电流输出
- 指示开关状态和操作的清晰可见 LED
产品特征
| 振动测量范围 [mm/s] | 0...50; (RMS) |
|---|---|
| 频率范围 [Hz] | 10...1000 |
应用
| 应用 | 符合DIN ISO 10816标准的振动监控器 |
|---|
电气数据
| 工作电压 [V] | 18...32 DC |
|---|---|
| 电流损耗 [mA] | < 50 |
| 防护等级 | III |
| 传感器类型 | 微机电系统（MEMS） |
总的输入/输出
| 输入和输出总数 | 2 |
|---|---|
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
输出
| 输出信号 | 开关信号; 模拟信号 |
|---|---|
| 电气设计 | PNP |
| 数字输出数量 | 1 |
| 输出功能 | 常闭 |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 500 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
测量/设定范围
| 振动测量范围 [mm/s] | 0...50; (RMS) |
|---|---|
| 频率范围 [Hz] | 10...1000 |
| 测量轴数量 | 1 |
精度/偏差
| 测量误差 [終值的百分比] | < ± 3 |
|---|---|
| 线性偏差 | 0,25 % |
反应时间
| 反应时间 [s] | 1...60 |
|---|
软件/编程
| 开关点调整 | 定位环 |
|---|
工作条件
| 环境温度 [°C] | -25...80 | |
|---|---|---|
| 注意环境温度 |
|
|
| 存储温度 [°C] | -25...80 | |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||||
| MTTF [年] | 510 |
机械技术数据
| 重量 [g] | 115 |
|---|---|
| 安装方式 | M8 x 1,25 |
| 原材料 | PBT; PC; FKM; 不锈钢(1.4404 / 316L) |
| 拧紧扭矩 [Nm] | 15 |
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| 带尺度 | 有 | ||||
| 元件 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VKV022-02 — 13.04.2023 —
VKV022 –
VIBRATION MONITOR
- 1
- 拧紧扭矩 15 Nm
- M8 x 1.25 mm
电气连接
- 1
- L+
- 2
- 4...20 mA
- 3
- GND
- 开关输出
接插件: 1 x M12; 译码: A
