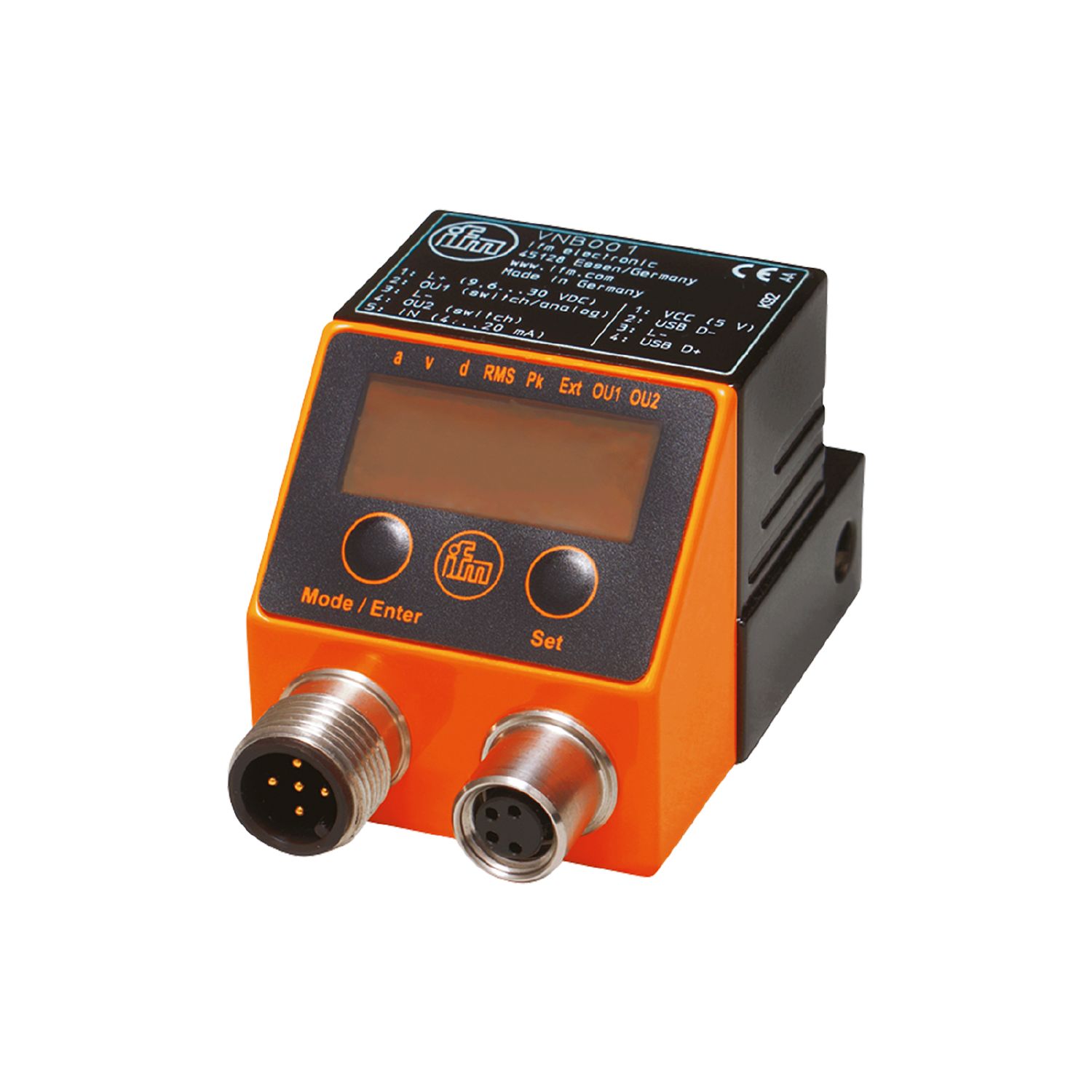

振动传感器

VNB001

VIBRATION SENSOR

振动传感器

VNB001

VIBRATION SENSOR

  • 预报警和主报警的两个开关输出
  • 直接在单元上监控、显示和记录值
  • 用于振动速度的可调整模拟电流输出
  • 模拟输入可用于监控另一被测对象
  • 集成的历史记录内存带有实时时钟、数据记录器和趋势
{{ifmVariantName}}


  • ce
  • eac
  • cul
技术参数
产品特征
振动测量范围 [mm/s] 0...500; (取决于振动频率)
频率范围 [Hz] 2...1000
测量原理 电容式
应用
应用 振动传感器符合ISO 10816标准
自我测试功能
Heartbeat
电气数据
工作电压 [V] 9.6...30 DC; (或者通过USB (开关量输出不激活))
电流损耗 [mA] < 70
防护等级 III
反相保护
传感器类型 微机械加速度计
总的输入/输出
输入和输出总数 3; (可配置)
输入和输出总数 模拟量输入数: 1; 数字输出数量: 2; 模拟输出数量: 1
输入
模拟量输入数 1
模拟输入(电流) [mA] 4...20
输出
输出信号 开关信号; 模拟信号
数字输出数量 2
开关量输出DC电压降最大值 [V] 2
最小的负载电流 [mA] 100
模拟输出数量 1
模拟电流输出 [mA] 4...22
负载最大值 [Ω] 9,6...17 V: 150; 17...30 V: 500
出厂设定
开关输出: 常闭
开关点预报警: 2,8 mm/s
开关点主报警 : 4,5 mm/s
频率范围: 10...1000 Hz
测量方法: RMS
单元: mm/s
短路保护
过载保护
测量/设定范围
振动测量范围 [mm/s] 0...500; (取决于振动频率)
频率范围 [Hz] 2...1000
测量原理 电容式
测量轴数量 1
精度/偏差
测量误差 [終值的百分比] ± 3%
接口
通信接口 USB
工作条件
环境温度 [°C] -30...60
存储温度 [°C] -30...85
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV 触点放电 / 15 kV 空气放电
EN 61000-4-3 10 V/m 80...2000 MHz
EN 61000-4-4 Burst 4 kV 电容式耦合探针,接地
EN 61000-4-6 10 V 0,15...80 MHz
EN 61000-6-4 工业环境
抗冲击
DIN EN 60068-2-27 50 g 11 ms / n=1000
MTTF [年] 148
机械技术数据
重量 [g] 273.5
安装方式 安装附件 M5 / M8
尺寸 [mm] 36 x 37.6 x 62.4
原材料 外壳: 模压铸锌 镀镍的
拧紧扭矩 [Nm] 7
显示器/操作件
显示
功能 6 x LED, 绿色
预报警 1 x LED, 黄色
主报警 1 x LED, 红色
测量值 7段LED显示, 红/黄/绿 4位数字
元件
2 按钮
数据存储器
历史记录
数据存储器类型 环存储器; FIFO
实时时钟类型 有; UTC,缓冲电池
存储器位置 内部的
存储间隔 5 min
存储大小 686774 数据记录
附件
供货范围
弹簧座圈
螺栓
适配器: 1 x M8 x M5
注释
包装单位 1 件
电气连接 - USB
接插件: 1 x M8
电气连接 - 系统接口
接插件: 1 x M12
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VNB001-02 — 23.10.2017 —
