振动传感器

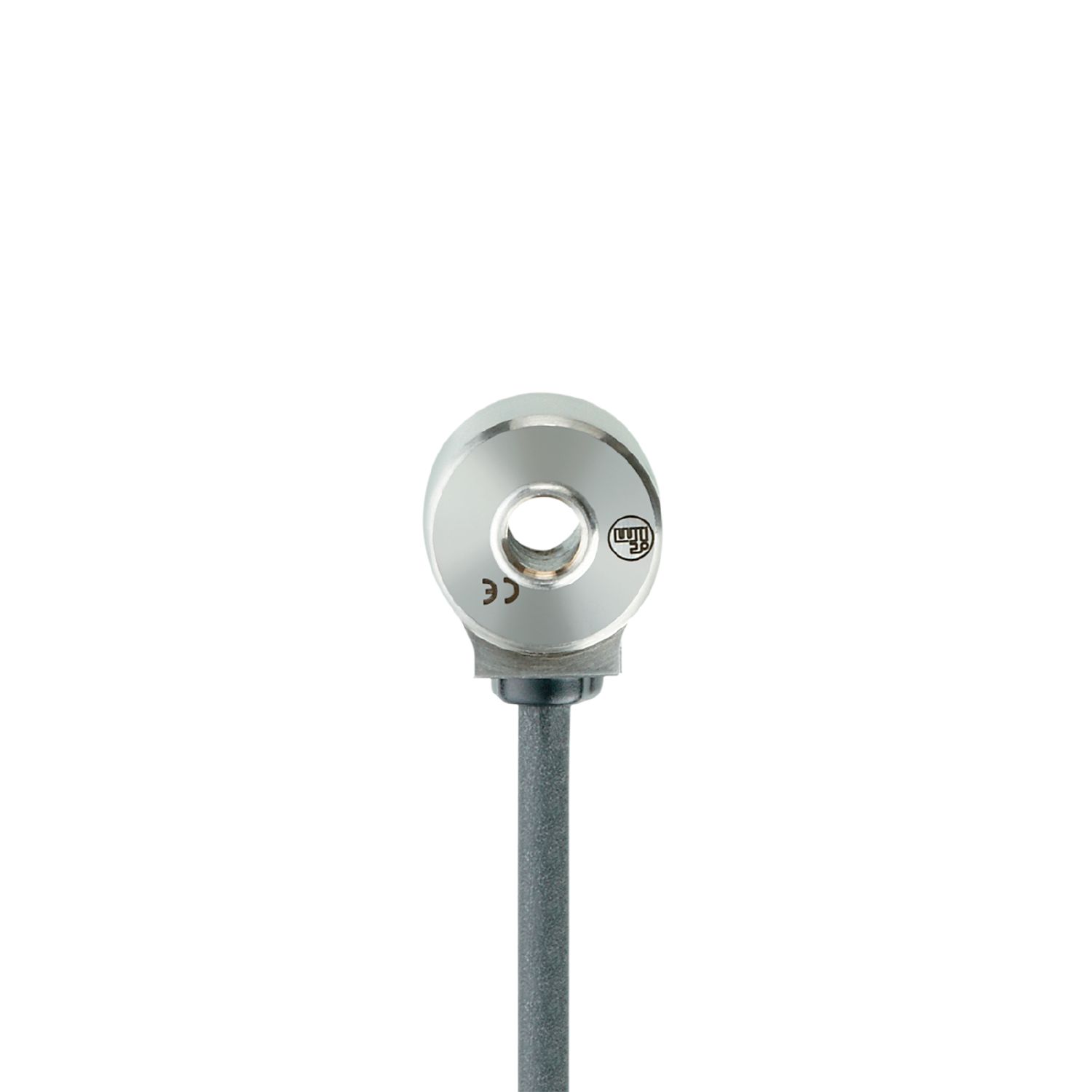

VSA004

VIBRATION SENSOR

振动传感器

VSA004

VIBRATION SENSOR

  • 用于对机械和设备振动的可靠检测
  • 用于连接振动传感器的诊断电子元件
  • 工作温度范围广,拥有适应严苛工业环境的高防护等级
  • 紧凑坚固的不锈钢外壳,高机械过载保护
  • 出色的重复精度和低线性度偏差
  • ce
  • ukca
  • cul
产品特征
振动测量范围 [g] -25...25
频率范围 [Hz] 1...10000
测量原理 电容式
应用
特殊的性能 屏蔽的电缆; 牵引链适用性
设计 用于外部振动传感器的振动诊断探头 VSE
应用 振动检测
电气数据
工作电压 [V] 7.2...10.8 DC
电流损耗 [mA] < 15
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
传感器类型 微机电系统(MEMS)
输出
模拟电流输出 [mA] 0...10
负载最大值 [Ω] 300
测量/设定范围
振动测量范围 [g] -25...25
频率范围 [Hz] 1...10000
测量原理 电容式
灵敏度 [µA/g] 142
测量轴数量 1
精度/偏差
线性偏差 0,2 %
工作条件
环境温度 [°C] -20...80
注意环境温度
cULus: < 80 °C
存储温度 [°C] -20...80
允许最大的相对空气湿度 [%] 80; (40 °C: 50 % 非凝结)
外壳防护等级 IP 67
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-3
抗冲击
DIN EN 60068-2-27 50 g 11 ms
抗震
DIN EN 60068-2-6 20 g / 10 ... 2000 Hz
MTTF [年] 2660
机械技术数据
重量 [g] 120.5
安装方式 安装螺钉
原材料 外壳: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm] 5
Mechanische Überlastfestigkeit [g] 500
牵引链适用性
牵引链适用性
用于固定装置的弯曲半径 : 最小值 4 x 电缆直径
用于灵活应用的弯曲直径 : min. 15 x 电缆直径
附件
供货范围
螺丝帽: 1 x M5 x 20, Torx 15
注释
包装单位 1 件
电气连接
电缆: 3 m, PUR, Ø 4 mm, 屏蔽; 电缆长度最大值: 250 m; 防护电线铺设在外壳; 4 x 0.14 mm²
