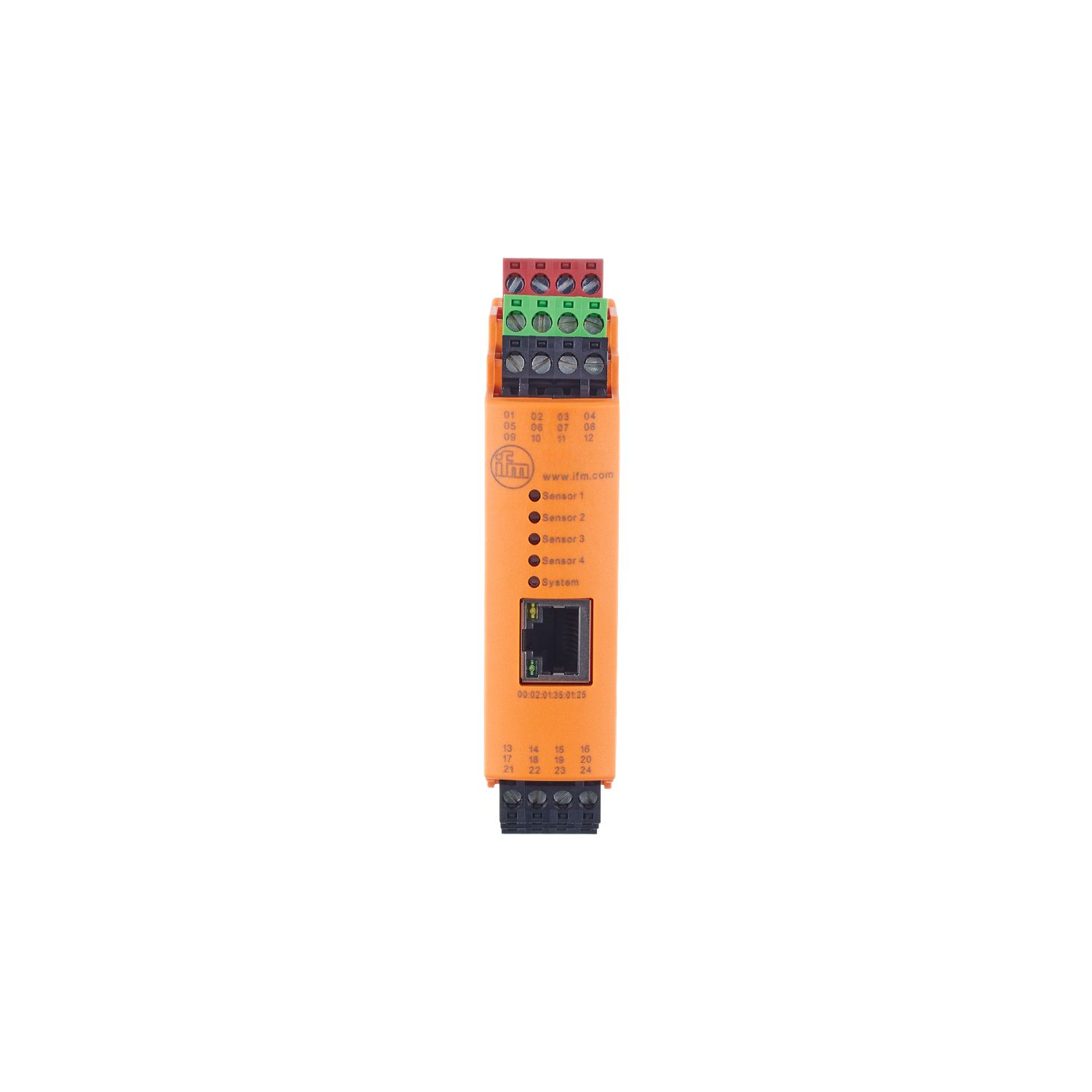

振动分析模块
VSE002
DIAGNOSTIC ELECTRONICS
振动分析模块
VSE002
DIAGNOSTIC ELECTRONICS
- 用于对机械和设备振动的可靠监控
- 根据失衡、滚动元件轴承或齿轮状态的基于条件维护
- 最多 4 个振动传感器进行同时检测的输入
- 预报警和主报警的两个开关输出
- 用于监控进一步测量变量的模拟输入
{{ifmVariantName}}
产品特征 | |||||||
---|---|---|---|---|---|---|---|
频率范围 [Hz] | 0...12000 | ||||||
应用 | |||||||
设计 | 通过PC软件参数设定 VES004 | ||||||
应用 | 计数器功能 | ||||||
电气数据 | |||||||
工作电压公差 [%] | 20 | ||||||
工作电压 [V] | 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电) | ||||||
电流损耗 [mA] | 200; (24 V) | ||||||
防护等级 | III | ||||||
总的输入/输出 | |||||||
输入和输出总数 | 8; (可配置) | ||||||
输入和输出总数 | 模拟量输入数: 2; 数字输出数量: 1; 模拟输出数量: 1 | ||||||
输入 | |||||||
模拟量输入数 | 2 | ||||||
模拟量输入的分辨率 | 12 | ||||||
动态输入 - 取样率 [kSamples] | 100 | ||||||
输出 | |||||||
输出信号 | 开关信号; 模拟信号 | ||||||
数字输出数量 | 1 | ||||||
输出功能 | 常开/常闭; (可设定参数) | ||||||
开关量输出DC电压降最大值 [V] | 2 | ||||||
开关量输出DC的持续电流负载 [mA] | 100 | ||||||
模拟输出数量 | 1 | ||||||
模拟电流输出 [mA] | 4...20 | ||||||
负载最大值 [Ω] | 500 | ||||||
短路保护 | 有 | ||||||
短路保护类型 | 脉冲 | ||||||
过载保护 | 有 | ||||||
测量/设定范围 | |||||||
频率范围 [Hz] | 0...12000 | ||||||
接口 | |||||||
通信接口 | Ethernet | ||||||
协议 | TCP/IP | ||||||
工作条件 | |||||||
环境温度 [°C] | 0...70 | ||||||
存储温度 [°C] | 0...70 | ||||||
外壳防护等级 | IP 20 | ||||||
认证/测试 | |||||||
EMC电磁兼容 |
|
||||||
MTTF [年] | 101 | ||||||
机械技术数据 | |||||||
重量 [g] | 230 | ||||||
外壳 | 塑料外壳 | ||||||
安装方式 | 导轨; (TH35/EN60715) | ||||||
尺寸 [mm] | 100 x 25.4 x 103.4 | ||||||
原材料 | PA | ||||||
数据存储器 | |||||||
历史记录 | 有 | ||||||
缓冲式数据存储器 | 有 | ||||||
数据存储器类型 | 环存储器; FIFO | ||||||
实时时钟类型 | 有; | ||||||
存储器位置 | 内部的 | ||||||
存储间隔 | min. 1 min | ||||||
存储大小 | 881664 数据记录 | ||||||
附件 | |||||||
附件(可选) |
|
||||||
注释 | |||||||
包装单位 | 1 件 | ||||||
电气连接 | |||||||
接口 | 公母接头: ; 电缆长度最大值: 250 m | ||||||
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSE002-04 — 21.03.2017 —
![]() |
Application Package Assistant
for VSE devices
APA V2.02.00
- 名称
- 尺寸
- SHA-256
- 类型
- 说明
- 名称 Application Package Assistant for VSE devices
- 尺寸 48.5 MB
-
SHA-256
File hash SHA-256
238e3d553513aa5ead4d343d116344ebc5cb0a5c9c6f78d2502f771a8fedecf9
- 类型 .zip
- 说明 System requirements: Windows 7 SP1, Windows 8 and 8.1, Windows 10, Win Server 2008 R2 SP1, Win Server 2012 R2, Win Server 2016, minimum resolution 1024 x 768 Pixel, 256 MB RAM. It is not possible to use VES003 and the Application Package Assistant simultaneously with one device. Required firmware for VSE devices: 0.6.11 or higher
VES004 diagnostic software
Configuration and visualisation of data provided by the VSE diagnostic electronics and VNB devices for vibration monitoring
VES004 V2.18.00
- 名称
- 尺寸
- SHA-256
- 类型
- 说明
- 名称 VES004
- 尺寸 85.6 MB
-
SHA-256
File hash SHA-256
d78a8a79c9afb80ce7245f5fb561a809986dfa9c8d29bc7fd9c70f32b7875b1c
- 类型 .zip
- 说明 System requirements: Windows 7 SP1, Windows 8 and 8.1, Windows 10, Win Server 2008 R2 SP1, Win Server 2012, Win Server 2012 R2, Win Server 2016, Win Server 2019, minimum resolution 1024 x 768 Pixel, 2 GB RAM. It is not possible to use VES003 and VES004 simultaneously with one device. Required firmware for VSE devices: 0.6.11 or higher
VSE002/VSE100 software
Current VSE002/VSE100 firmware
Firmware V0.11.14
- 名称
- 尺寸
- SHA-256
- 类型
- 说明
- 名称 Up to AI device status
- 尺寸 45.3 kB
-
SHA-256
File hash SHA-256
e295c088a61ef8af2bc44efa46a6e8ae521933dab9b157d31a2e3f1d1ce8ff0f
- 类型 .zip
- 说明 Current firmware V0.11.14 for Octavis diagnostic electronic VSExxx up to AI device status. Please use VES004 for the update.
Firmware V0.07.30
- 名称
- 尺寸
- SHA-256
- 类型
- 说明
- 名称 Up to AH device status
- 尺寸 55.1 kB
-
SHA-256
File hash SHA-256
aa361002b5761b7dfa3cb4c90e27585da0d41dc43781961a3dd8a17f04eff4d0
- 类型 .zip
- 说明 Current firmware V07.30 for Octavis diagnostic electronic VSExxx up to AH device status. Please use VES004 for the update.
