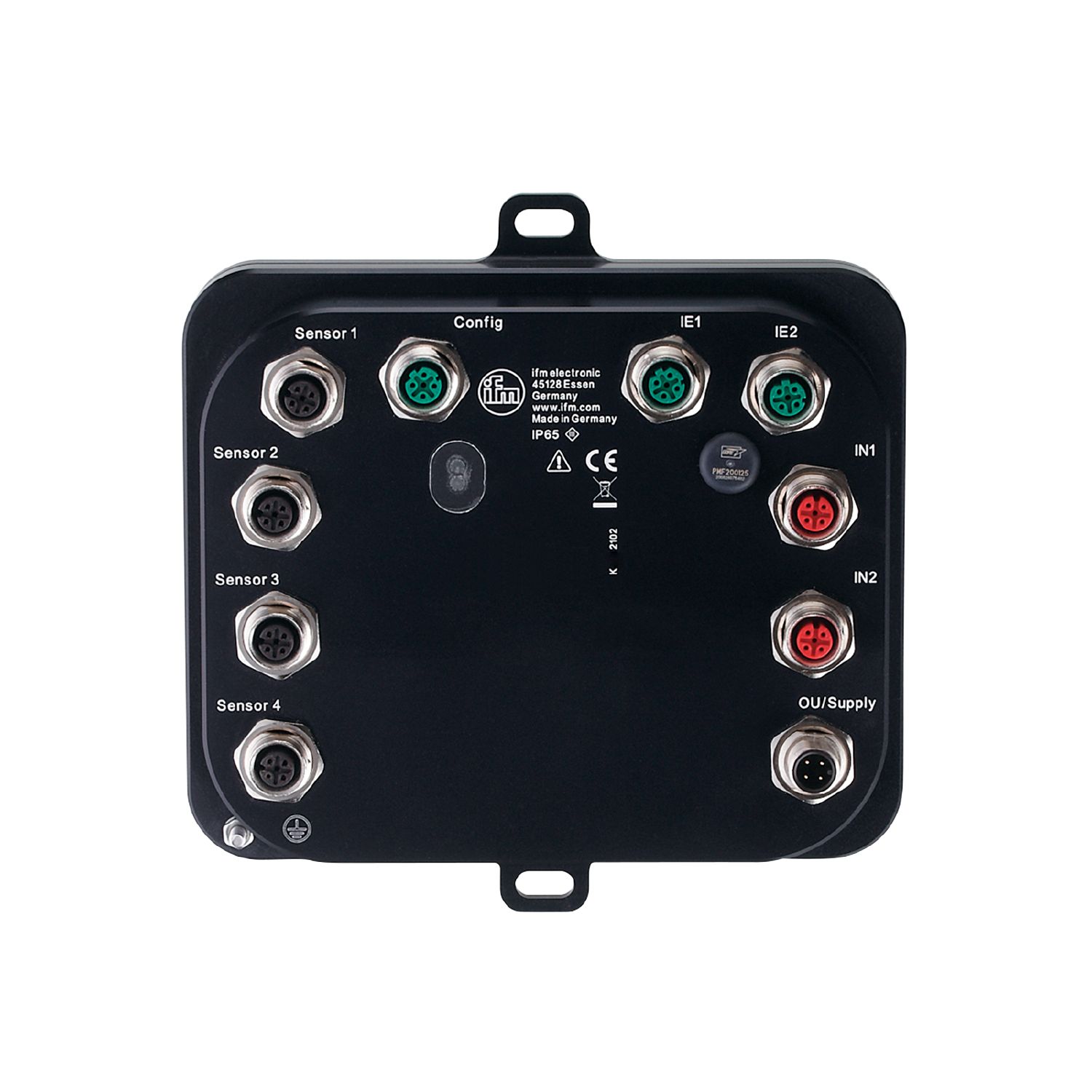

振动分析模块
VSE951
DIAGNOSTIC ELECTRONICS
振动分析模块
VSE951
DIAGNOSTIC ELECTRONICS
- 坚固的IP 67外壳适合分布式使用
- 利用标准的M12连接快速进行准确无误的安装和改造
- 6路信号输入可采集所有状态监测相关的数据
- 自动化网络与IT网络的分离
- 兼容所有常用的加速度传感器
产品特征
| 频率范围 [Hz] | 0...12000 |
|---|---|
| 通信接口 | Ethernet |
应用
| 设计 | 通过PC软件参数设定 VES004 |
|---|
电气数据
| 工作电压公差 [%] | 20 |
|---|---|
| 工作电压 [V] | 24 DC |
| 电流损耗 [mA] | 200; ((24 V DC)) |
| 防护等级 | III |
总的输入/输出
| 输入和输出总数 | 8; (可配置) |
|---|---|
| 输入和输出总数 | 数字输入数: 1; 模拟量输入数: 1; 动态输入数量: 4; 数字输出数量: 2; 模拟输出数量: 1 |
输入
| 输入总数 | 6 |
|---|---|
| 数字输入数 | 1 |
| 数字量输入 - 频率范围 [Hz] | 0,1...100000 |
| 模拟量输入数 | 1; (静态) |
| 模拟输入（电流） [mA] | 0...20 |
| 模拟量输入的分辨率 | 12 |
| 动态输入数量 | 4 |
| 动态输入 - 信号 | 0...20 mA |
| 动态输入 - 分辨率 [bit] | 16 |
| 动态输入 - 频率范围 [Hz] | 0...12000 |
| 动态输入 - 取样率 [kSamples] | 100 |
输出
| 输出数量 | 2 |
|---|---|
| 输出信号 | 开关信号; 模拟信号 |
| 电气设计 | PNP |
| 数字输出数量 | 2; (可配置) |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 模拟输出数量 | 1; (可配置) |
| 模拟电流输出 [mA] | 0...22 |
| 负载最大值 [Ω] | 500 |
| 短路保护 | 有 |
| 短路保护类型 | 脉冲 |
| 过载保护 | 有 |
测量/设定范围
| 频率范围 [Hz] | 0...12000 |
|---|
接口
| 通信接口 | Ethernet |
|---|---|
| 连接件型号 | M12 |
| 协议 | EtherNet/IP |
工作条件
| 环境温度 [°C] | 0...60 |
|---|---|
| 存储温度 [°C] | 0...60 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 91 | ||||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 1394 |
|---|---|
| 外壳 | 铝 |
| 安装方式 | 背墙安装 |
| 尺寸 [mm] | 175 x 172 x 66.6 |
| 原材料 | EN AW-5083: 黑色铝阳极氧化处理 |
数据存储器
| 实时时钟类型 | 有 |
|---|
附件
| 附件(可选) |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSE951-00 — 27.10.2021 —
VSE951 –
DIAGNOSTIC ELECTRONICS
- 1
- GND
电气连接
接口
电气连接 - Sensor 1...4
- 1 L+
- 2 Signal
- 3 GND
- 4 Test
接插件: 4 x M12; 译码: A
电气连接 - Config / IE1 / IE2
- 1 TxD+
- 2 RxD+
- 3 TxD-
- 4 RxD-
接插件: 3 x M12; 译码: D
电气连接 - IN 1
- 1 24 V DC
- 2 -
- 3 GND
- 4 IN 1 (脉冲)
接插件: 1 x M12; 译码: A; 电缆长度最大值: 30 m
电气连接 - IN 2
- 1 24 V DC
- 2 IN 2 (4..20mA)
- 3 GND
- 4 -
接插件: 1 x M12; 译码: A; 电缆长度最大值: 30 m
电气连接 - OU / Supply
- 1 24 V DC
- 2 模拟 / 数字
- 3 GND
- 4 OU2: switch
