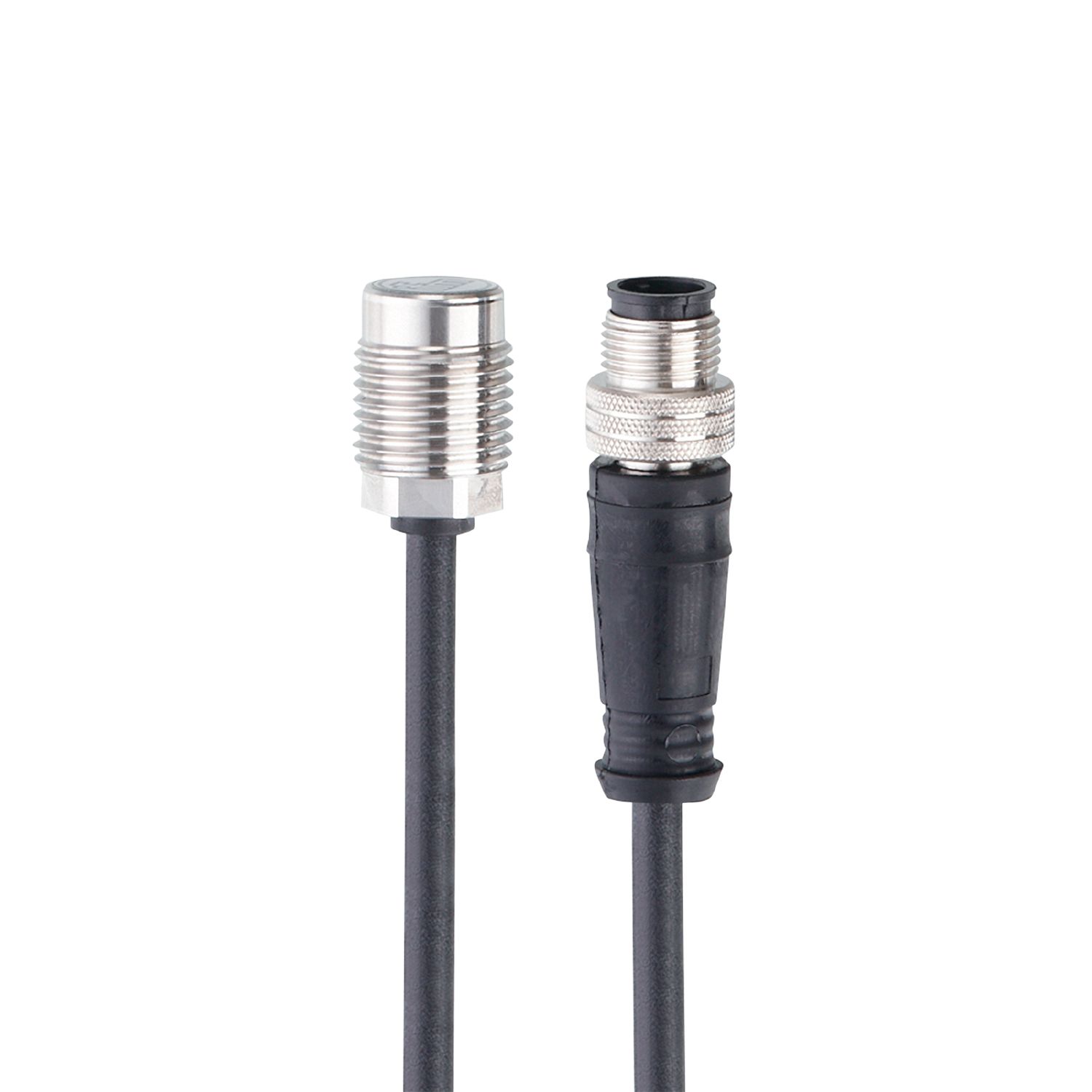

振动传感器
VSM102
VIBRATION SENSOR
振动传感器
VSM102
VIBRATION SENSOR
- 通过检测2个轴上的加速度，优化状态分析
- 用于连接到VSE诊断分析模块
- 配备IEPE接口，应用广泛
- 测量范围大，适合众多应用场景
产品特征
| 振动测量范围 [g] | -40...40 |
|---|---|
| 频率范围 [Hz] | 1...4500 |
| 测量原理 | 电容式 |
应用
| 特殊的性能 | 牵引链适用性 |
|---|
电气数据
| 偏压DC [V] | 13...16 |
|---|---|
| 工作电流 [mA] | 4...10 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 传感器类型 | 微机电系统（MEMS） |
测量/设定范围
| 振动测量范围 [g] | -40...40 |
|---|---|
| 频率范围 [Hz] | 1...4500 |
| 测量原理 | 电容式 |
| 横向灵敏度最大值 [%] | 5 |
| 测量轴数量 | 2 |
精度/偏差
| 灵敏度测量范围 | 100 mV/g |
|---|---|
| 线性偏差 [测量范围值的%] | 2 |
工作条件
| 环境温度 [°C] | -30...85 |
|---|---|
| 存储温度 [°C] | -30...85 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||||
| 抗震 |
|
||||||||
| MTTF [年] | 1233 | ||||||||
| UL认证 |
|
机械技术数据
| 重量 [g] | 79.7 | ||||
|---|---|---|---|---|---|
| 安装方式 | M16 x 1,5 | ||||
| 原材料 | 外壳: 不锈钢(1.4404 / 316L) | ||||
| 拧紧扭矩 [Nm] | 8 | ||||
| 牵引链适用性 | 有 | ||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 0.6 m, PUR, Ø 4.9 mm; 4 x 0.14 mm² | |
| 接插件: 1 x M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSM102-00 — 02.11.2022 —
VSM102 –
VIBRATION SENSOR
- 1
- X轴标记
电气连接
电缆: 0.6 m, PUR, Ø 4.9 mm; 4 x 0.14 mm²
- 1 IEPE X
- 2 IEPE Z
- 3 GND
- 4 测试
接插件: 1 x M12; 译码: A
