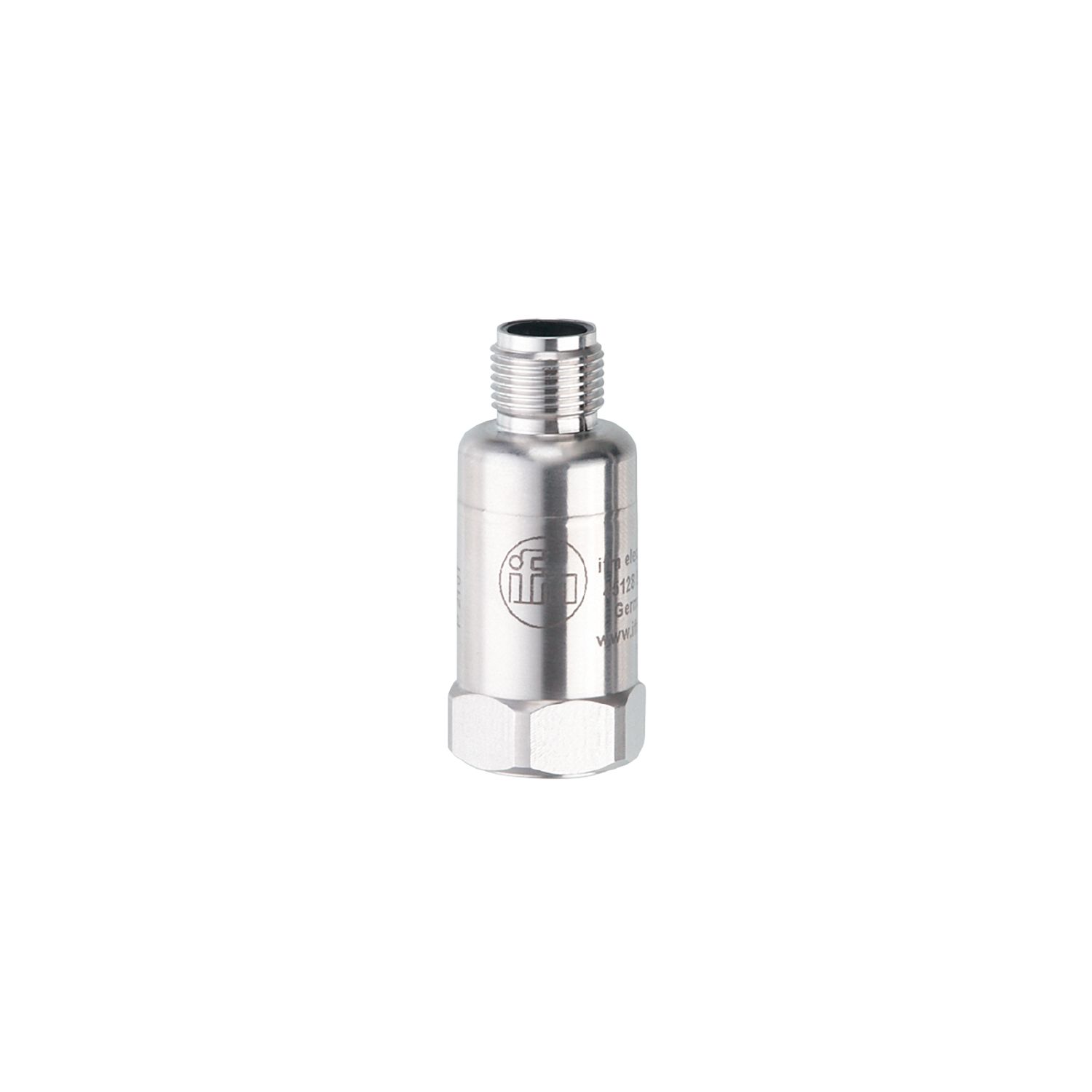

振动传感器
VSP001
VIBRATION SENSOR
振动传感器
VSP001
VIBRATION SENSOR
- 用于对机械和设备振动的可靠检测
- 用于连接振动传感器的诊断电子元件
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 紧凑坚固的不锈钢外壳，高机械过载保护
- 出色的重复精度和低线性度偏差
产品特征
| 振动测量范围 [g] | -80...80; (连接到VSE振动分析模块时为-50...50 g) |
|---|---|
| 频率范围 [Hz] | 2...10000 |
| 测量原理 | 压电 |
| 通信接口 | IEPE |
应用
| 设计 | 用于外部振动传感器的振动诊断探头 VSE |
|---|
电气数据
| 偏压DC [V] | 10...12 |
|---|---|
| 电流损耗 [mA] | 0.5...8 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 反相保护 | 有 |
测量/设定范围
| 振动测量范围 [g] | -80...80; (连接到VSE振动分析模块时为-50...50 g) |
|---|---|
| 频率范围 [Hz] | 2...10000 |
| 测量原理 | 压电 |
| 噪声密度 [mg] | 0.1 |
| 横向灵敏度最大值 [%] | 5 |
| 最小的测量时间 [s] | 2 |
| 测量轴数量 | 1 |
精度/偏差
| 精确度 | ± 5 % |
|---|---|
| 灵敏度测量范围 | 100 mV/g |
接口
| 通信接口 | IEPE |
|---|
工作条件
| 环境温度 [°C] | -55...125 |
|---|---|
| 存储温度 [°C] | -55...125 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| 抗冲击 |
|
||
| MTTF [年] | 1142 |
机械技术数据
| 重量 [g] | 73.5 |
|---|---|
| 安装方式 | 螺丝钉 |
| 原材料 | 外壳: 特种钢 |
| 拧紧扭矩 [Nm] | 8 |
附件
| 供货范围 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接插件: 1 x M12; 译码: A; 电缆长度最大值: 1000 m |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSP001-00 — 13.04.2023 —
VSP001 –
VIBRATION SENSOR
电气连接
- 1
- 不接线
- 2
- IEPE +
- 3
- 不接线
- 4
- IEPE -
接插件: 1 x M12; 译码: A; 电缆长度最大值: 1000 m
