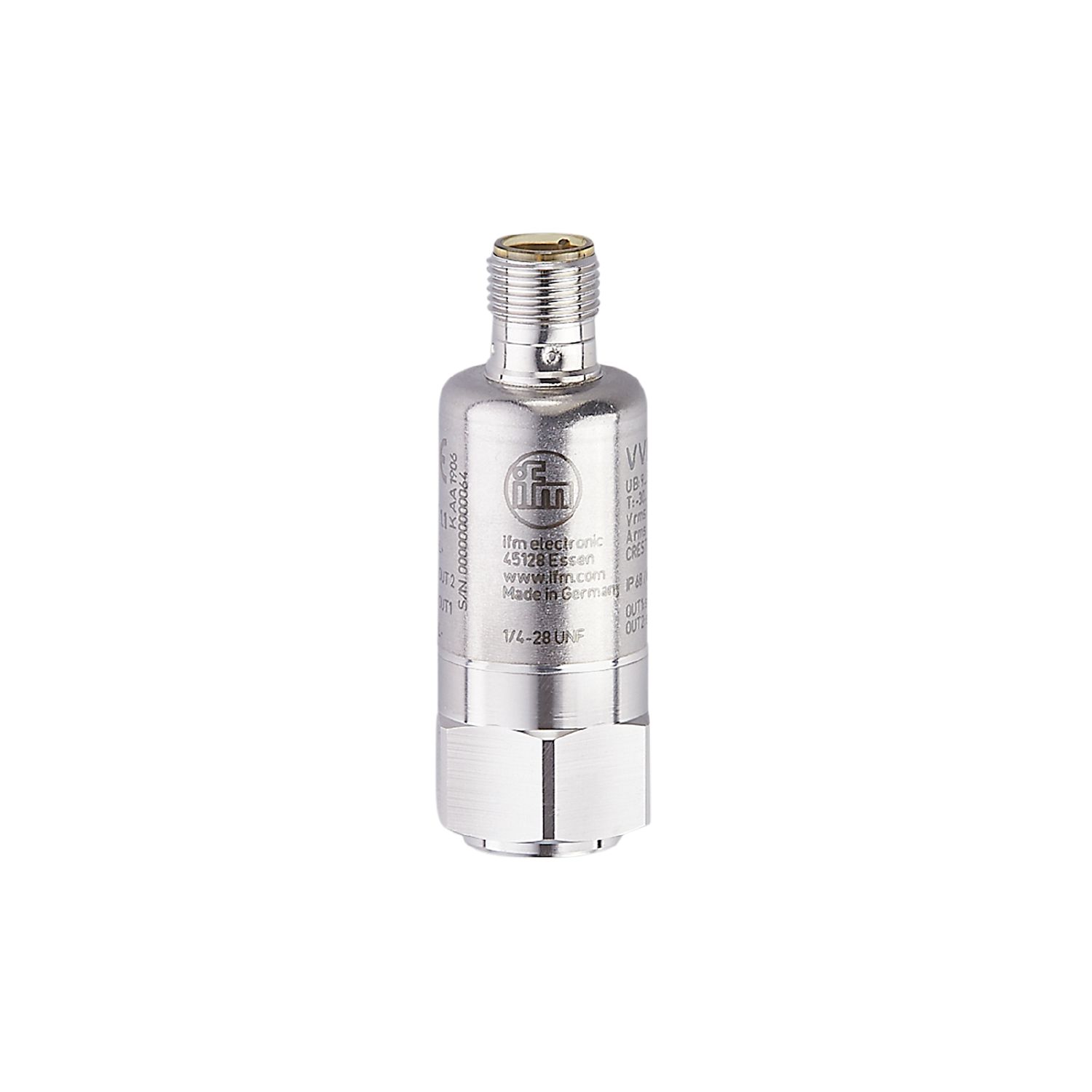

振动传感器

VVB010

VIBRATION IO-LINK SWITCH

振动传感器

VVB010

VIBRATION IO-LINK SWITCH

  • 根据失衡、滚动元件轴承或齿轮状态的基于条件维护
  • 工作温度范围广,拥有适应严苛工业环境的高防护等级
  • 可靠且永久的特征值监测,包括触发的原始数据记录
  • 无需控制柜和复杂的布线即可集成在工业以太网系统中
  • 原始数据(BLOB)的异步传输和集成的机器运行时间计数器
{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
技术参数
产品特征
频率范围 [Hz] 2...10000
测量原理 电容式
v-RMS
振动测量范围 [mm/s] 0...45
a-Peak / a-RMS
振动测量范围
0...50 g 0...490.3 m/s²
应用
应用 大机器,功率> 300 kW,速度 > 600 rpm
电气数据
工作电压 [V] 18...30 DC
电流损耗 [mA] < 50
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护
传感器类型 微机电系统(MEMS)
总的输入/输出
输入和输出总数 数字输出数量: 2
输出
输出信号 开关信号; IO-Link
电气设计 PNP/NPN; (可配置)
数字输出数量 2
输出功能 常开/常闭
开关量输出DC电压降最大值 [V] 2
每个输出最大电流负载 [mA] 100
短路保护
短路保护类型 脉冲
过载保护
测量/设定范围
请注意设定点SP
可设定参数
频率范围 [Hz] 2...10000
测量原理 电容式
测量轴数量 1
v-RMS
振动测量范围 [mm/s] 0...45
开关点, SP [mm/s] 0.2...45
复原点, rP [mm/s] 0...44.8
步距 [mm/s] 0.2
a-Peak / a-RMS
振动测量范围
0...50 g 0...490.3 m/s²
开关点, SP
0.2...50 g 2...490.3 m/s²
复原点, rP
0...49.8 g 0...488.3 m/s²
步距
0.2 g 2 m/s²
Crest
振动测量范围 1...50
开关点, SP 2...50
复原点, rP 1...49
步距 1
温度测量
测量范围 [°C] -30...80
分辨率 [°C] 0.1
开关点, SP [°C] -28...80
复原点, rP [°C] -30...78
设定步距 [°C] 2
精度/偏差
精确度 ≤ 4 kHz +/-10 %; ≥ 4...10 kHz: < 3 dB
精确度 [K] ± 2,5 K + (0,2 x (Umgebungstemperatur - Oberflächentemperatur))
线性偏差 2 %
软件/编程
参数设定 软件
诊断功能 自测
接口
通信接口 IO-Link
传递类型 COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
SDCI标准 IEC 61131-9: 2013-07
外形 Blob (0x0030); Measuring sensor (0x800A); Common Profile (0x4000)
SIO模式
必需的mater port type A
模拟过程数据 10
二位输出过程数据 2
处理周期最小值 [ms] 3.6
IO-Link功能(非周期性) 用于v-RMS、a-RMS、a-Peak的滤波器; 迟滞; 窗口; 开关点; 输出极性
支持的DeviceID
运行方式 DeviceID
Status A (COM2) 1255
Status B (COM2 / COM3) 1368
注释
更多信息请参见“下载”中的IODD PDF文件
工作条件
环境温度 [°C] -30...80
存储温度 [°C] -30...80
外壳防护等级 IP 67; IP 68; IP 69K
认证/测试
EMC电磁兼容
2014/30/EU
DIN EN 61000-6-2
DIN EN 61000-6-3
DIN EN 50178
抗冲击
DIN EN 60068-2-27 50 g 11 ms
抗震
DIN EN 60068-2-6 20 g / 10...3000 Hz
MTTF [年] 299
UL认证
Ta -30...70 °C
UL认证编号 L002
机械技术数据
重量 [g] 116
安装方式 螺丝钉
原材料 外壳: 不锈钢(1.4404 / 316L)
拧紧扭矩 [Nm] 8
附件
供货范围
螺丝钉: 1 x 1/4" 28 UNF / M8
螺丝钉: 1 x 1/4"28 UNF x 5/8" DIN916
注释
包装单位 1 件
电气连接
接插件: 1 x M12; 电缆长度最大值: 20 m
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VVB010-01 — 18.11.2020 —
