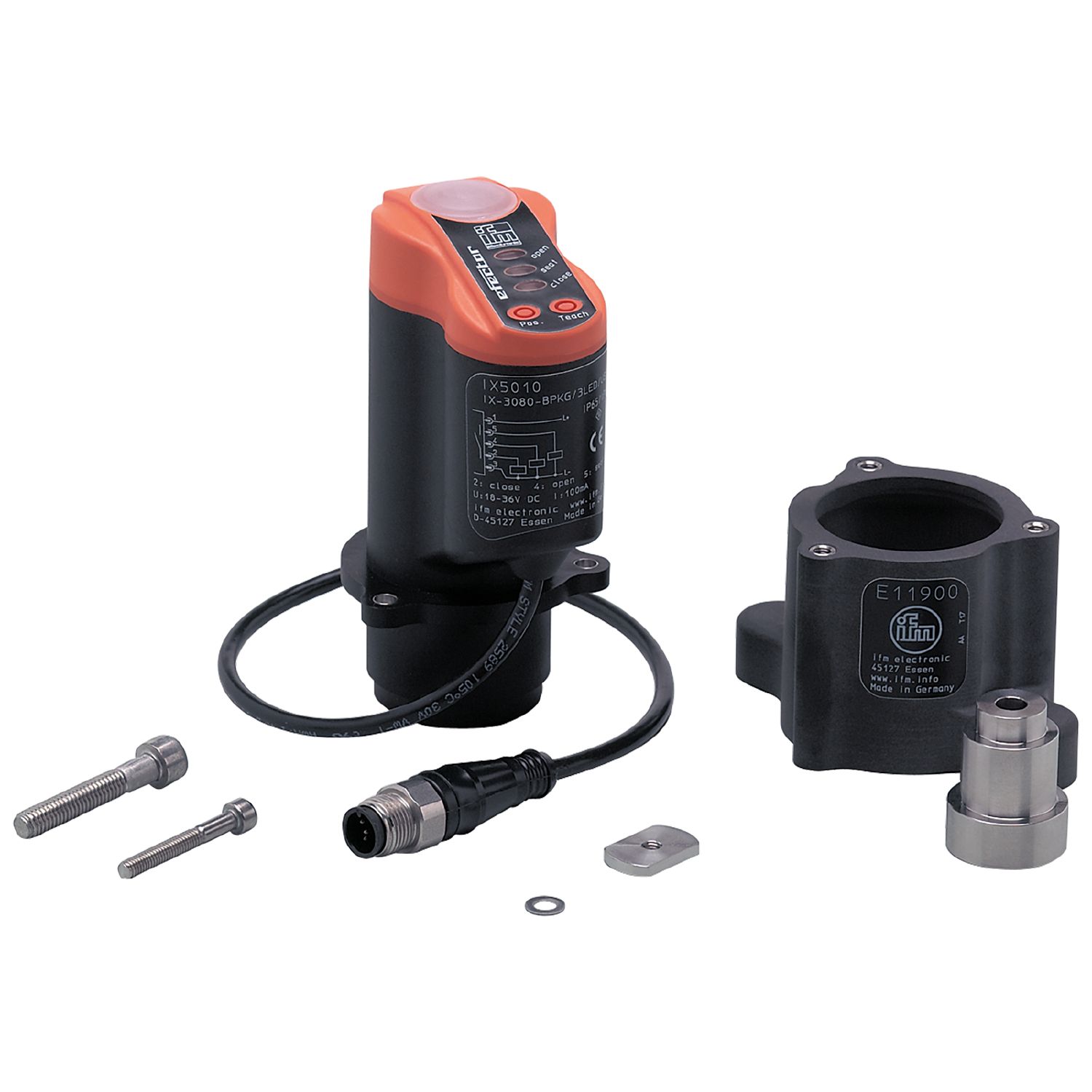

用于线性阀的位置传感器
ZZ0214
SET IX5010+E11900
用于线性阀的位置传感器
ZZ0214
SET IX5010+E11900
- 单或双座阀和膜片阀的位置反馈
- 可自选开关输出：阀门打开/关闭、调节位置
- 取代二进制脉冲接收器
- 整个测量范围的分辨率为 0.2 mm
- 通过按钮对阀门位置进行编程
产品特征
| 尺寸 [mm] | 65 x 43 x 110 |
|---|
工作条件
| 环境温度 [°C] | -25...85 | |
|---|---|---|
| 注意环境温度 |
|
|
| 外壳防护等级 | IP 65; IP 67; (仅与阀门头中的一个装置相连接, 防止传感器机械的损伤。) |
认证/测试
| EMC电磁兼容 |
|
|---|
机械技术数据
| 重量 [g] | 491 |
|---|---|
| 尺寸 [mm] | 65 x 43 x 110 |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — ZZ0214-00 — 01.10.2007 —
ZZ0214 –
SET IX5010+E11900
电气连接 - 插头
接插件: 1 x M12; 译码: A
接口
- 4: OUT 3 open
- 5: OUT 1 seat
- 2: OUT 2 close
