应用报告

使用3D传感器进行行李位置控制和测量

夏季是旅游高峰期。每到这个季节,全球各地的机场都致力于提升效率。为了满足严格的航班时间表,必须确保快速可靠地输送大量的行李,尽管有时这些行李需要在登机口与飞机之间“长途跋涉”数公里。航班延迟不仅会造成乘客紧张和时间成本,也会导致大量的金钱成本。在BEUMER集团的高速行李搬运系统中,ifm的3D传感器确保了高效和无误的行李搬运。

凭借autover®运输车辆分拣系统,BEUMER集团为日常的行李搬运挑战提供了正确解决方案。在无源导轨系统上,被称为BEUMER autover®小车的智能运输车辆采用非接触式的电力传动驱动,将每个经过安检的行李安全输送到目的地。目前,BEUMER autover®已经在迪拜、莫斯科、尼斯、格丹斯克和蒙特利尔等重要航空枢纽中投入使用。未来,丹佛和伦敦坦斯特德机场等枢纽也将很快投入使用该系统。

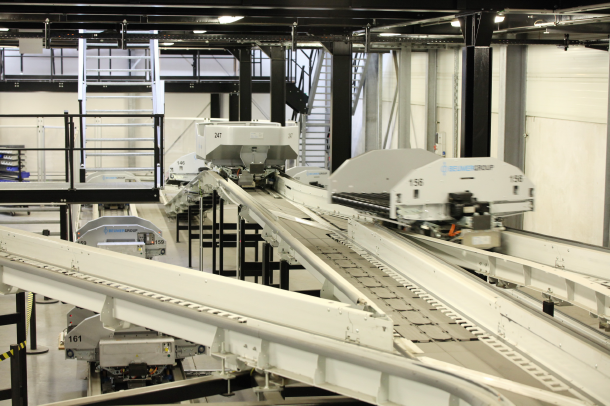

“我们的系统每个输送点每小时吞吐量达900件行李,处理速度非常快。”BEUMER集团负责持续改进BEUMER autover®的HLC软件工程师Michael Baumeister说道。数百个BEUMER autover®小车可在类似过山车的导轨系统上同时以每秒10米的速度输送乘客的行李箱、包裹和超限行李,而导轨系统包括急弯、倾角达18°的上下陡坡以及长直线段。“每个小车拾取一件行李,在输送期间提供100%可追溯性。”

我们使用O3D相机来检查包裹的外部尺寸,包括长、宽、高,以确保其符合要求。

Michael Baumeister BEUMER Group HLC软件工程师

关于BEUMER集团

BEUMER集团 是输送、装载、码垛、包装、分拣和配送技术领域内部物流系统的全球领先制造商之一。BEUMER集团及其子公司和代理专为客户提供高质量系统解决方案和广泛的全球客户支持网络,包括机场行李搬运的系统解决方案。在位于德国Beckum的主生产基地,该集团正持续改进其BEUMER autover®高速行李搬运系统。

我们使用O3D相机来检查包裹的外部尺寸,包括长、宽、高,以确保其符合要求。

Michael Baumeister BEUMER Group HLC软件工程师

关于BEUMER集团

BEUMER集团 是输送、装载、码垛、包装、分拣和配送技术领域内部物流系统的全球领先制造商之一。BEUMER集团及其子公司和代理专为客户提供高质量系统解决方案和广泛的全球客户支持网络,包括机场行李搬运的系统解决方案。在位于德国Beckum的主生产基地,该集团正持续改进其BEUMER autover®高速行李搬运系统。

优化放置行李

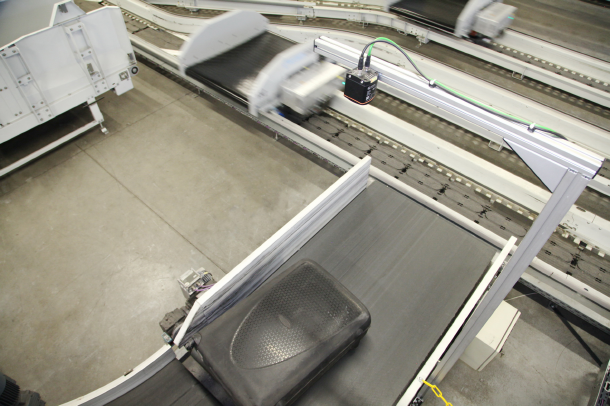

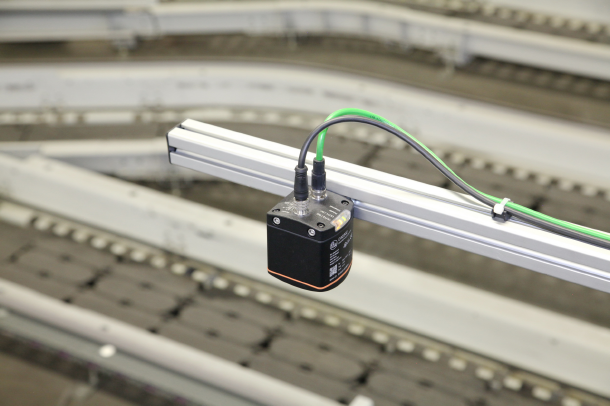

除了可靠追踪外,另一个重要特点是对行李物件的正确定位。从办理登机手续开始,行李物件就由传送带输送到BEUMER autover®系统。在由BEUMER autover®小车拾取前,每件行李都通过传送带上方的O3D相机检测和测量。该相机采用光飞行时间原理运行。采用类似工作原理的激光扫描仪只能采用1个像素进行测量,而O3D相机则能提供以矩阵形式分布的23,000个像素。因此,该相机可以快速对物体和场景进行三维检测。

通过光学检测改进BEUMER autover®的性能

“我们使用该相机来检查是否符合容许的外部尺寸,即行李物件的长、宽、高。”Baumeister说道:“在高速输送行李时,在弯曲段等位置可能会达到物理极限,因此我们需要做这类尺寸检查。测定行李的位置非常重要,例如确定行李箱在进入我们的输送系统前是否处于直立姿态等。ifm的O3D相机可以在装载前可靠完成该检测。”若检测到行李箱直立,则会建议机场的相关工作人员将其正确平放,或相应调整BEUMER autover®的输送配置,尤其是弯曲段的速度,以免造成不稳定的输送。

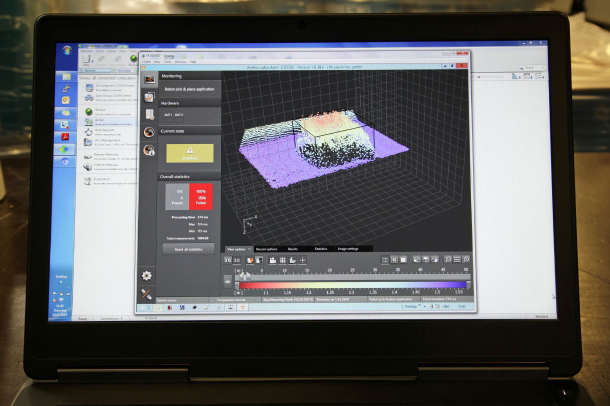

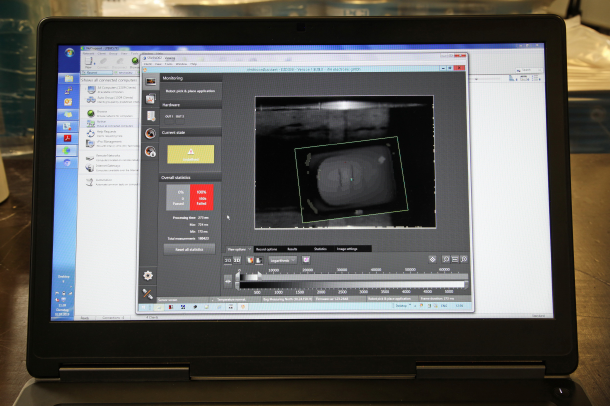

ifm的O3D相机之所以能赢得Michael Baumeister及其团队的信任,一方面是因为其高度准确的识别和测量能力,另一方面则是因为其图像评估所能提供的视野潜力。“理论上也可使用光栅来测定位置。”Baumeister说道:“但3D相机有一个决定性优势。它能临时保存所采集的图像,这在偶尔发生的乘客或机场投诉时非常实用。一方面,我们能以秒为精度确定行李在何时以及何种条件下进入BEUMER autover®。【为此,我们还保存了尺寸和位置。】另一方面,相机的参数设置非常简单,可使用ifm Vision Assistant来评估图像数据。该数据可以多种2D和3D视图显示测量的行李物件。这有助于我们分析警告消息并持续改进控制系统。”

据Baumeister称,未来该光电行李检测系统将能指示罕见的情形,例如小车拥堵,以便实现更可靠的运行。“该情形几乎从未发生过,因为在办理登机手续时就已经检查过了。但小车仍有一定的几率在系统中堵塞,造成输送延迟。我们希望不计成本地杜绝这类小概率事件的发生。”

更多相关主题:

结论

利用ifm的O3D相机,BEUMER集团可以确保行李在关键节点处(由传送带馈送到运输车辆分拣系统的位置)的正确放置。这样,系统便能全面发挥其高效率,为机场运营商、航空公司和乘客造福。
