5段信号灯

两种用法:标准数字输入或IO-Link通信

  • ifm提供2个信号灯系列产品:DV25xx带IO-Link接口,DV15xx带IO-Link接口和数字输入,可控制每段指示灯
  • DV25xx使用1个M12 4针连接器
  1. UB+
  2. 未使用
  3. UB-
  4. IO-Link

利用IO-Link接口,可以快速灵活地控制每段指示灯。可以更改颜色、光强度和闪烁频率。

  • DV15xx使用1个M12 8针连接器
  1. LED第5段
  2. 蜂鸣器(DV1510和DV1530)
  3. LED第3段
  4. LED第2段
  5. 电源
  6. LED第1段
  7. LED第4段
  8. IO-Link

该版本带有1个IO-Link接口。此外,还可使用6路数字输入来控制5个LED指示段和蜂鸣器。因此,也可以将其用于不带IO-Link接口的传统机器。

如何不使用IO-Link设置信号灯

  • 可在无IO-Link的情况下设置信号灯的参数
  • 可以定义每段的颜色、光强度和闪烁频率

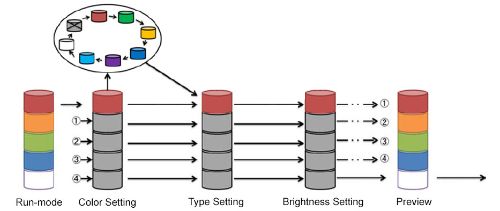

利用设置按钮,也可在无IO-Link的情况下设置信号灯

  1. 拆下防护玻璃
  2. 按下设置按钮,启动设置操作
  3. 进行设置

利用参数设置按钮,可针对每段LED设置以下参数:

  • 颜色(红色、绿色、橙色、蓝色、紫色、蓝绿色、白色、黄色、关闭)
  • 频率(持续、低闪烁率慢速/中速/快速、高闪烁率慢速/中速/快速)
  • 亮度(100 %,75 %,50 %,25 %)

三种模式

若信号灯连接至IO-Link主站端口,则可通过IO-Link进行控制。

有3种不同的模式
必须通过IO-Link使用“工作模式”参数来定义
以下视频对3种模式进行了简要说明

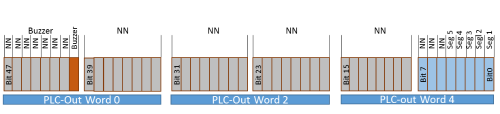

1. 开/关模式
通过设置过程数据流中对应位的“1”来开/关信号灯段。信号灯段根据单独设置的参数点亮或熄灭。必须通过非周期性通信来设置参数。

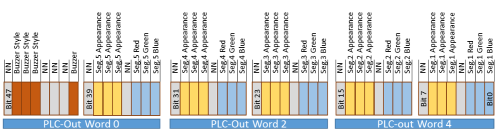

2. RGB模式
通过在过程数据流中设置RGB模式,开启对应信号灯段的期望颜色。闪烁模式也通过位于过程数据流中的BCD编号来设置。该模式无需非周期性参数设置。
LED指示段的属性定义如下:

颜色 外观
0 0 0 关闭 0 0 0 常亮
1 0 0 红色 0 0 1 低闪烁率慢速
0 1 0 绿色 0 1 0 低闪烁率中速
1 1 0 黄色 0 1 1 低闪烁率快速
0 0 1 蓝色 1 0 0 高闪烁率慢速
1 0 1 紫色 1 0 1 高闪烁率中速
0 1 1 蓝绿色 1 1 0 高闪烁率快速
1 1 1 白色

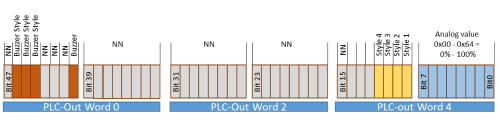

3. 模拟模式
通过设置过程数据流中的BCD编号来定义模拟显示器的显示格式。相应发送0到100%的模拟值。
