目标、距离和产品选择

2D视觉传感器概览

通信接口 过程接口 照明 透镜 货号
Ethernet
TCP/IP
（8针，A型）		 RGB-W
（集成偏振滤光片）		 16°标准镜头 O2D500
30°广角镜头 O2D502
10°长焦镜头 O2D504
红外光 16°标准镜头 O2D520
30°广角镜头 O2D522
10°长焦镜头 O2D524

5针，L型
（符合等级B）		 RGB-W
（集成偏振滤光片）		 16°标准镜头 O2D510
30°广角镜头 O2D512
10°长焦镜头 O2D514
红外光 16°标准镜头 O2D530
30°广角镜头 O2D532
10°长焦镜头 O2D534

（5针，A型）		 RGB-W
（集成偏振滤光片）		 16°标准镜头 O2D540
30°广角镜头 O2D542
10°长焦镜头 O2D544
红外光 16°标准镜头 O2D550
30°广角镜头 O2D552
10°长焦镜头 O2D554

接线和触发

可使用与触发器输入相连的二进制传感器（例如光传感器）或通过过程接口（EtherNet/IP或TCP/IP）发送的指令来触发图像采集，或使用固定帧率连续触发。

以下连接示意图显示了视觉传感器和触发传感器采用不同连接器版本时的接线方式：

efector dualis Verdrahtung

从左至右：8针A型，5针A型和5针L型

为了轻松集成触发传感器和外部照明，ifm也提供Y形分配器。请参见EVC847（用于触发传感器）和 EVC848（用于外部照明）。

其他照明

尽管O2D读码器的集成LED光源可以为大多数应用提供充足的照明，但有些应用仍需使用额外的外部照明。

类型 红光 红外光 白光 照明区域 说明

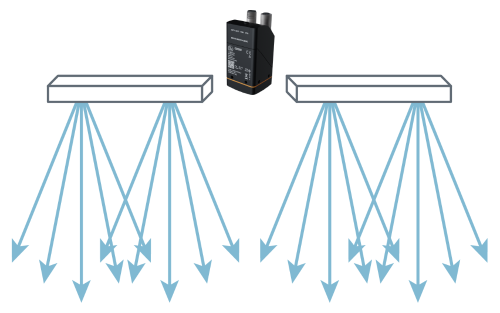

柱状灯		 O2D921 O2D922 O2D923 10 x 75 mm 高度漫反射且几乎无阴影的照明
O2D924 O2D925 O2D926 10 x 150 mm

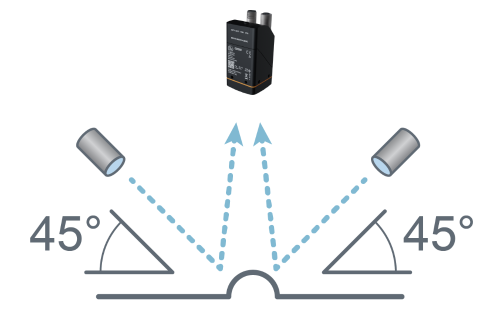

暗视场灯 O2D920 - - Ø 90 mm 突出表面特征，例如点针代码

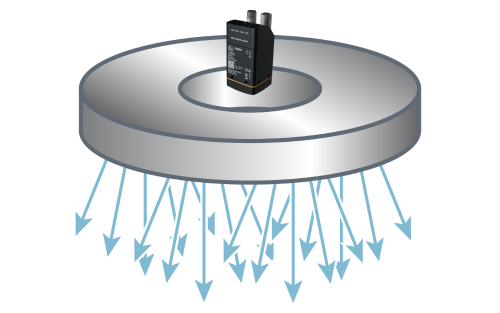

环形灯		 O2D915 O2D917 O2D919 Ø 106 mm
外径
Ø 66 mm
内径		 均匀且几乎无阴影的照明

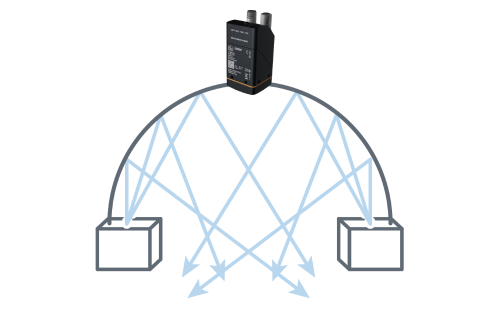

圆形灯		 O2D931 O2D930 O2D930 80 x 80 mm

多角度照明消除困难目标形状的热点 - “阴天”
O2D933 O2D932 O2D930 130 x 130 mm

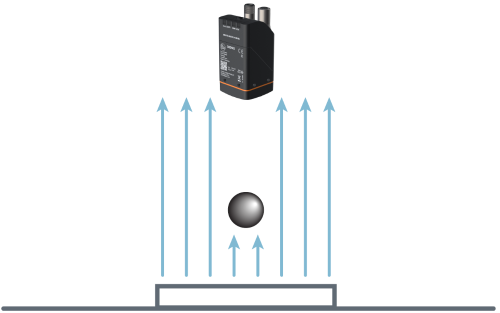

背景灯		 O2D940 O2D941 - 25 mm 矩形 在外边缘形成清晰的黑/白轮廓
O2D942 O2D943 - 50 mm 2
O2D944 O2D945 - 100 mm 2
