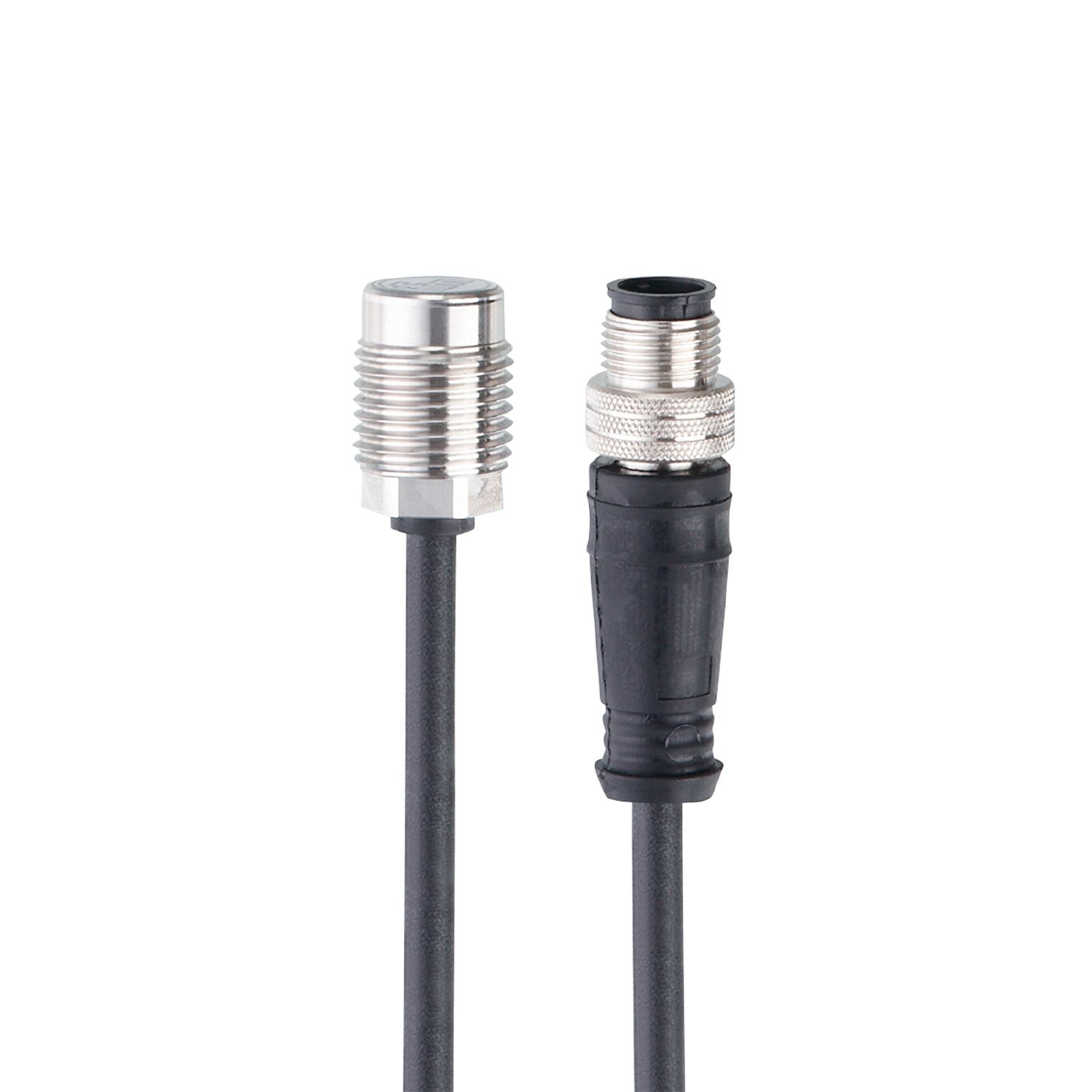

振动传感器
VSA002
VIBRATION SENSOR
振动传感器
VSA002
VIBRATION SENSOR
- 用于对机械和设备振动的可靠检测
- 用于连接振动传感器的诊断电子元件
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 紧凑坚固的不锈钢外壳，高机械过载保护
- 出色的重复精度和低线性度偏差
产品特征
| 振动测量范围 [g] | -25...25 |
|---|---|
| 频率范围 [Hz] | 1...10000 |
| 测量原理 | 电容式 |
应用
| 特殊的性能 | 屏蔽的电缆; 牵引链适用性 |
|---|---|
| 设计 | 用于外部振动传感器的振动诊断探头 VSE |
| 应用 | 振动检测 |
电气数据
| 工作电压 [V] | 7.2...10.8 DC |
|---|---|
| 电流损耗 [mA] | < 15 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 防护等级 | III |
| 反相保护 | 有 |
| 传感器类型 | 微机电系统（MEMS） |
输出
| 模拟电流输出 [mA] | 0...10 |
|---|---|
| 负载最大值 [Ω] | 300 |
测量/设定范围
| 振动测量范围 [g] | -25...25 |
|---|---|
| 频率范围 [Hz] | 1...10000 |
| 测量原理 | 电容式 |
| 灵敏度 [µA/g] | 142 |
| 测量轴数量 | 1 |
精度/偏差
| 线性偏差 | 0,2 % |
|---|
工作条件
| 环境温度 [°C] | -30...85 | |
|---|---|---|
| 注意环境温度 |
|
|
| 存储温度 [°C] | -30...85 | |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 抗冲击 |
|
||||
| 抗震 |
|
||||
| MTTF [年] | 2642 |
机械技术数据
| 重量 [g] | 87.5 | ||||
|---|---|---|---|---|---|
| 安装方式 | M16 x 1,5 | ||||
| 原材料 | 外壳: 不锈钢(1.4404 / 316L) | ||||
| 拧紧扭矩 [Nm] | 8 | ||||
| Mechanische Überlastfestigkeit [g] | 500 | ||||
| 牵引链适用性 | 有 | ||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 0.76 m, PUR, Ø 5 mm, 屏蔽; 电缆长度最大值: 250 m; 屏蔽(与外壳连接) | |
| 接插件: 1 x M12; 译码: A; 电缆长度最大值: 250 m |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSA002-02 — 13.04.2023 —
VSA002 –
VIBRATION SENSOR
- 1
- 插图（示例）
- L
- 760 mm
电气连接
电缆: 0.76 m, PUR, Ø 5 mm, 屏蔽; 电缆长度最大值: 250 m; 屏蔽(与外壳连接)
- 1
- L+ (+9 V)
- 2
- I out
- 3
- GND
- 4
- Test
接插件: 1 x M12; 译码: A; 电缆长度最大值: 250 m
