新一代：紧凑型4.3" ecomatDisplay
1600万色、光学贴合的高分辨率显示器和强大的处理器，全部封装在一个紧凑、坚固的外壳中：这就是新型 4.3” ecomatDisplay。该人机界面不仅提供了出色的图像质量，而且还具有令人印象深刻的亮度和宽视角。这确保了机械操作人员几乎可以从任何位置都能轻松看到显示的内容。使用CODESYS 3.5进行编程可为用户提供所有重要功能，如趋势分析、跟踪、报警管理器、用户管理器和网络可视化。此外，基于Linux的操作系统还可支持定制化，例如通过QT实现个性化的可视化。
与ecomatDisplay系列所有坚固耐用的人机界面一样，4.3英寸版本可在恶劣环境中完美运行。长期振动、水或灰尘都不会对其造成损害。此外，该显示器还具有ifm享有盛誉的增强电磁兼容性，并通过了 E1型式认证，因此非常适合用于道路交通领域。
简言之：4.3" ecomatDisplay为结构紧凑、坚固耐用的人机界面设立了新标准！
4.3" ecomatDisplay详细信息
产品优势
高分辨率1600万色、1,000 cd/m²亮度和高分辨率光学贴合显示器，即使在强烈阳光下也能确保最佳的可读性。
坚固热、冷、水、冰、灰尘或振动都无法损伤4.3" ecomatDisplay。凭借由压铸铝、玻璃纤维增强塑料和热硬化玻璃制成的坚固外壳，这款紧凑型人机界面可以应对各种挑战。
强大强大的双核1.4 GHz处理器、4 GB内存和1GB DDR4 RAM让人无可挑剔。
可通信无论是Modbus、CAN、CANopen、J1939、以太网协议TCP/UDP、还是通过以太网或USB传输的网络变量：ecomatDisplay能够克服任何通信障碍。
节能紧凑型ecomatDisplay的能耗仅为5 W（以太网型号）至8 W（USB型号），是面向未来的理想选择。

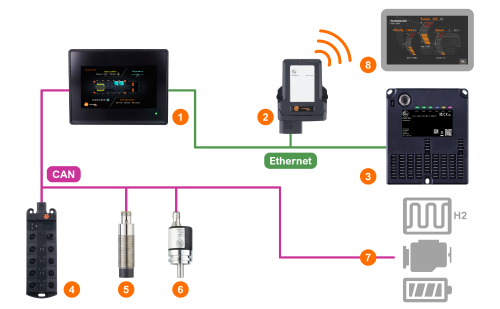

系统概述
作为移动机械核心的高性能通信技术
凭借强大的双核1.4 GHz处理器以及低至5到8 W的能耗，4.3" ecomatDisplay是面向未来的理想装备。而且，它不仅功能强大，还具有真正的通信能力。无论是Modbus服务器/客户端、CAN、CANopen、J1939、以太网协议TCP/UDP，还是通过以太网或USB（可选）传输的网络变量：ecomatDisplay始终能以正确的方式和协议与移动设备进行通信。

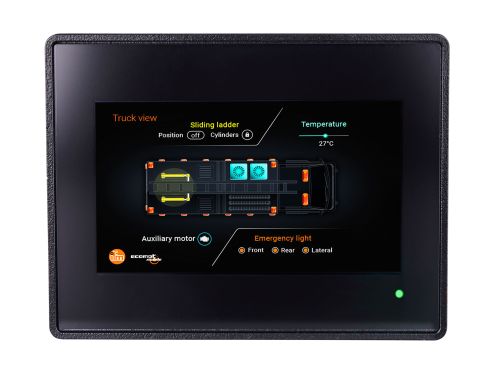

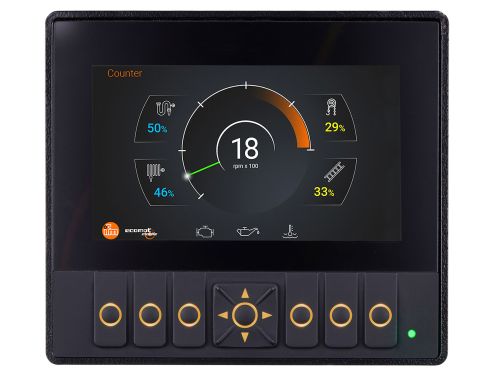

4.3" ecomatDisplay在可操作性方面也是无与伦比的，带RGB键盘（1600万色）和电容式触摸屏（2024年发布）版本都会让您别无他求。
4.3" ecomatDisplay应用示例
无需回避任何技术比较：4.3" ecomatDisplay

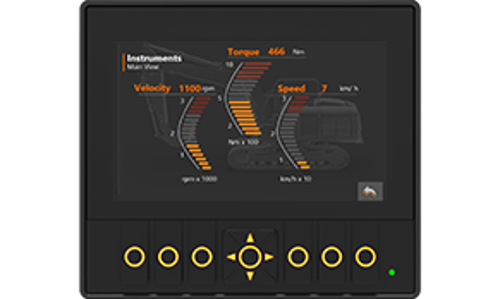

 4.3" ecomatDisplay |

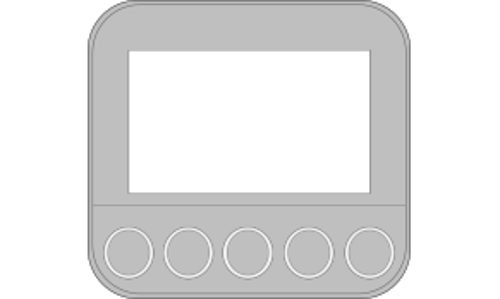

 紧凑坚固的典型人机界面 |
|
| 控制器 / PLC | ||
| 处理器 | ARM双核，64位，1.4 GHz CPU | ARM单核400 MHz |
| 内存和RAM | 4 GB，1 GB DDR4 | 8 MB，288 KB SDRAM |
| 以太网通信协议 | TCP/IP，UDP，Modbus TCP服务器和客户端，Ethernet/IP |  |
| CAN通信协议 | CAN，CANopen，J1939 | CAN，J1939 |
| 内置端口 | 1个CAN、1个以太网或1个USB端口 | 仅CAN |
| 可以连接以太网适配器到USB端口 |  |
（额外费用） |
| I/O | ||
| 安装 | 现场安装的外部I/O模块 | I/O作为驾驶舱中安装的显示器的一部分 |
| I/O类型 | CANopen技术 | 模拟或二进制I/O |
| I/O数量 | 16个可配置输入，16个可配置输出，或混合模块 | 4个可配置输入，3个可配置数字输出 |
| 传感器诊断和远程参数调整 | |
|
| 安装 | M12即插即用，无线束，节省时间 | 引脚数量多，费力，故障排除复杂 |
| HMI显示器 | ||
| 尺寸和分辨率 | 4.3"，800 x 480分辨率 | 3.5"，320 x 240分辨率 |
| 颜色 | 24位，1600万色 | 18位，仅264k色 |
| 触屏版 | 是，PCAP电容式触摸屏戴着手套和有水的情况下都能触摸 | |
| 亮度 | 1000 cd/m² | 400 cd/m² |
| 背光亮度控制 | 0 - 100 %，可自由编程 | 静态全亮度 |
| 显示器旋转 | 安装 / 90°分步旋转 | |
| 键盘 | ||
| RGB背景色 | 24位，1600万色，可自由编程 | 静态仅单色 |
| 导航键 | 带触觉反馈的光标功能（上、下、左、右、确认） | 5个功能键 |
| 属性 | ||
| Retain变量 | 8 kB | |
| RTC时钟 | 有，电池寿命长达15年 | |
| 软件 | ||
| 编程软件 | CODESYS 3.5或QT | CODESYS 3.5 |
| 多语言支持和配方/批次管理 | |
|
| 趋势分析和警报 | |
|
| 带密码保护的用户管理 | |
|
| Web可视化 | |
|
| 设置菜单 | 板载设置和恢复菜单 | 通过单独的PC软件工具 |
| 机械性能 | ||
| 功耗 | 5 - 8 W | 12 W |
| 防护等级和安装 | IP65 / IP67，RAM或面板安装 | IP67，面板安装 |
| 外壳和前玻璃 | 压铸铝前面板，玻璃纤维增强塑料后面板，热硬化玻璃 | 塑料 |
嵌入式 Linux，使用灵活
- Codesys 3.5
• 预定义的简单库
• 现成的模板项目可节省时间 - 即插即用
使用Putty 和 WinSCP 等标准PC程序进行简单快速的数据交换（例如日志文件） - 可通过固件更新实现适应性
可进行功能扩展和定制，例如在同一硬件上使用QT或CODESYS - 可通信
Modbus服务器/客户端、CAN、CANopen、J1939、以太网协议TCP/UDP，EthernetIP，OPC UA，通过以太网或USB（可选）传输的网络变量
