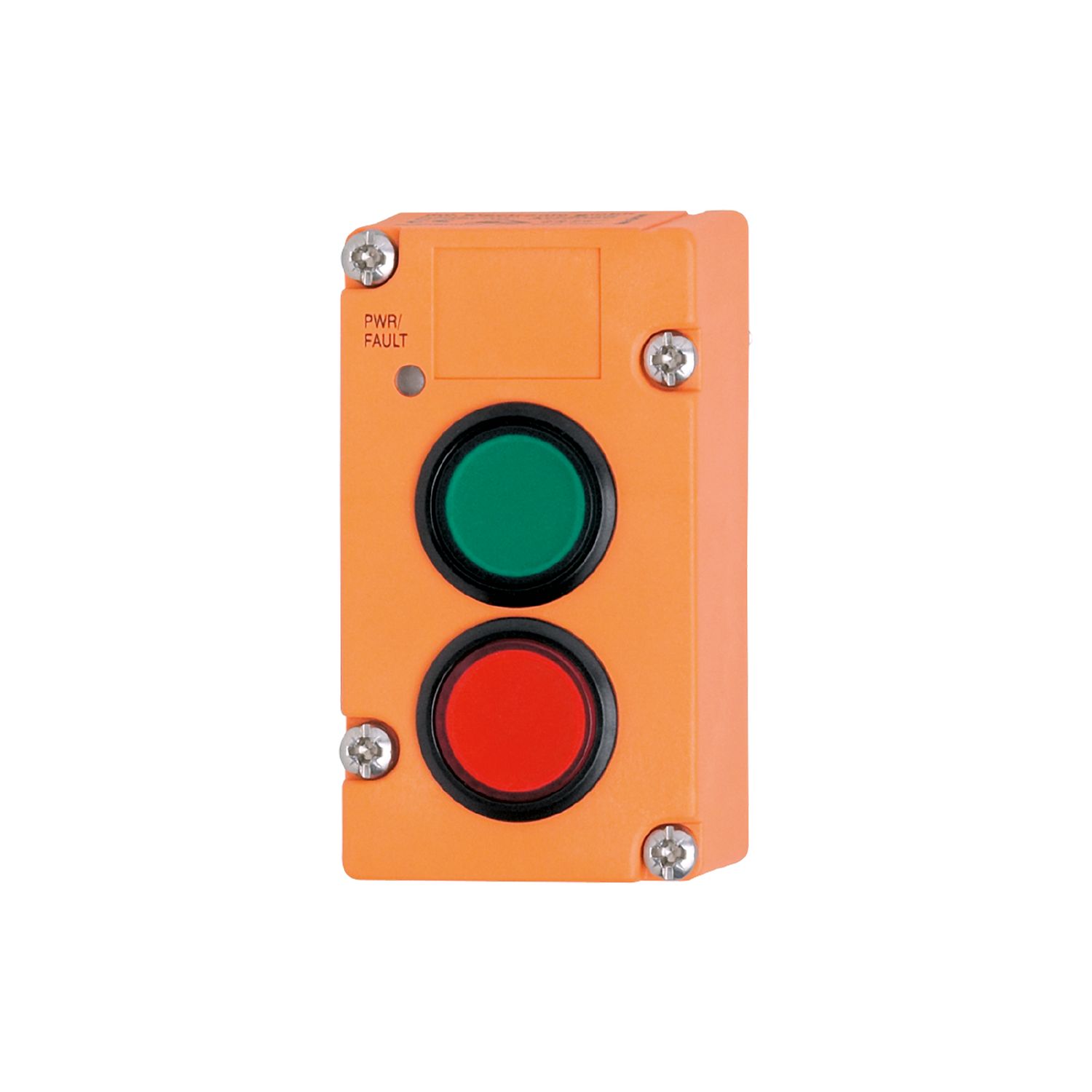

AC2086

AS-i照明按钮模块

AC2086

c2S-Module 2BI 2LO

AS-i照明按钮模块

AC2086

c2S-Module 2BI 2LO

用作机器的启动/停止按钮或确认按钮
使用带有触觉压力点的按钮作为防误触的保护措施
清晰可见的 LED 作为开启的视觉反馈
通过 AS-interface 主动触发
高防护等级，适应严苛工业环境的需求

停产产品 - 存档登录

替代产品: AC2396 产品比较: AC2086 / AC2396 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

应用

设计	颜色插入物, 可接线
应用	现场安装

电气数据

工作电压 [V]	26.5...31.6 DC
AS-i电流损耗最大值 [mA]	55

输入

输入传感器电源	AS-i

工作条件

环境温度 [°C]	-25...60
存储温度 [°C]	-40...85
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 50295

AS-i分类

AS-i版本

2.1

扩展寻址模式

有

AS-i master profile

M2; M3; M4

AS-i Profil

S-B.A.E

AS-i I/O配置 [hex]

AS-i ID代码 [hex]

A.E

AS-i认证

49201

数据位

数据位	D0	D1	D2	D3
LED	1	2	-	-
按钮	-	-	1	2

机械技术数据

重量 [g]	104
安装方式	扁平电缆和SC下部模块的AS-i接口
原材料	PBT

显示器/操作件

显示

操作	LED, 绿色
故障	LED, 红色
按钮	2 x LED, 白色

附件

供货范围

保护板支持: 2

颜色插入物: 2, 红色

2, 绿色

2, 黄色

2, 蓝色

2, 白色

注释

按钮(EAO型号84)可防止意外接触。

外壳和按钮都可标记。

包装单位

1 件

电气连接

	模块下部的触点针 , FK / PG:
