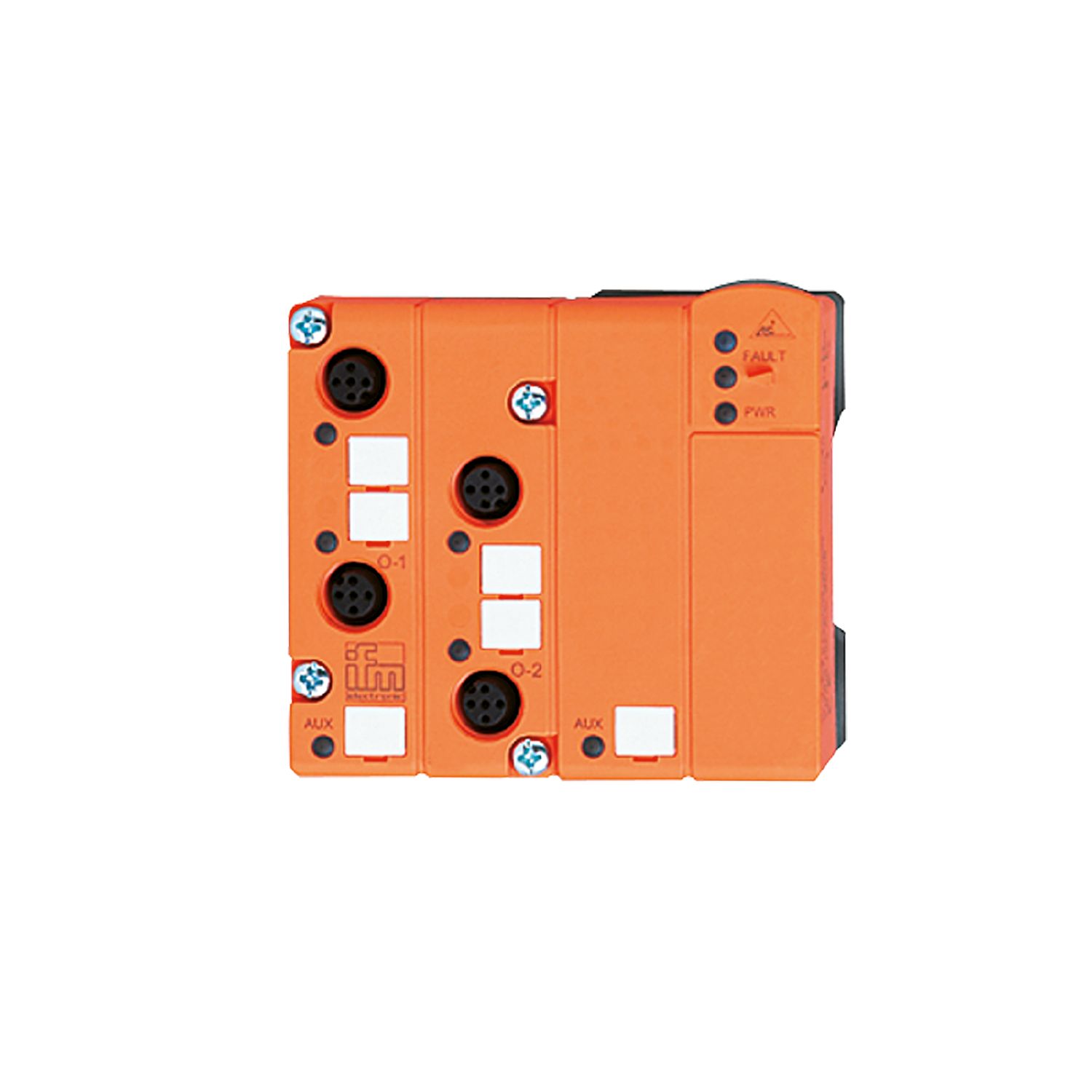

AS-Interface ClassicLine模块
AC2568
ClassicLineVA 4AO (C) M12 IP67
AS-Interface ClassicLine模块
AC2568
ClassicLineVA 4AO (C) M12 IP67
- 易于安装和布线
- 通过模块下半部分连接 As-i 扁平电缆
- 强大的 LED 显示运行、开关状态和错误，清晰可见
- 高防护等级，适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
停产产品 - 存档登录
应用
| 应用 | 现场安装 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| 电流损耗 [mA] | 130...180; (外部电源) |
| AS-i电流损耗最大值 [mA] | 180; (带外部电源: 50 mA) |
| 反相保护 | 有 |
| 附加电源 [V] | 24 DC |
| 附加电源 | 可选 |
总的输入/输出
| 输入和输出总数 | 模拟输出数量: 4 |
|---|
输出
| 电压范围DC [V] | 24; (根据PELV标准) |
|---|---|
| 模拟输出数量 | 4; (Anschluss von 2-Draht-Aktuatoren) |
| 模拟电流输出 [mA] | 0...20 |
| 负载最大值 [Ω] | 600 |
| 短路保护 | 有 |
| 模拟量输出分辨率 | 16 (1 bit = 1 µA) |
| 执行器电源输出 | AS-i / AUX |
工作条件
| 环境温度 [°C] | 0...70 |
|---|---|
| 存储温度 [°C] | -20...85 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
|---|
AS-i分类
| AS-i编址 | 编址插座; 红外编址 |
|---|---|
| AS-i Profil | S-7.3.6 |
| AS-i I/O配置 [hex] | 7 |
| AS-i ID代码 [hex] | 3.6 |
机械技术数据
| 重量 [g] | 226 |
|---|---|
| 安装方式 | 至扁平电缆下部模块的AS-i接口 |
| 原材料 | PBT; 密封圈: FKM; 螺栓: 特种钢 |
显示器/操作件
| 显示 |
|
|---|
附件
| 附件(可选) |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接插件: M12; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AC2568-01 — 08.08.2017 —
AC2568 –
ClassicLineVA 4AO (C) M12 IP67
- 1
- 标签
- 2
- 固定红外线适配器
电气连接
- 1
- AO+ 模拟量输出
- 2
- n.c.
- 3
- AO- 模拟量输出 0V
- 4
- n.c.
- 5
- 功能接地
接插件: M12; 译码: A
