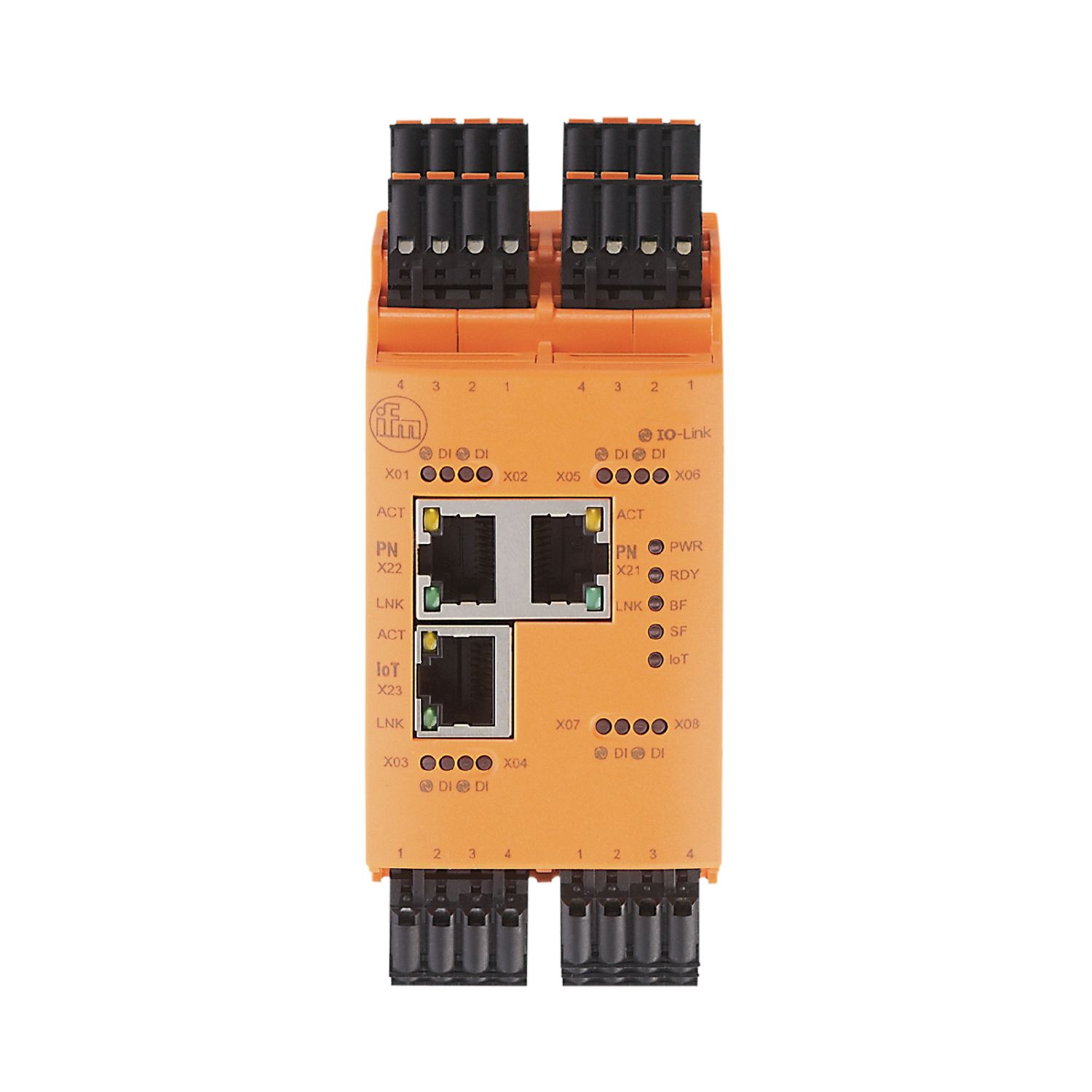

带Modbus TCP接口的IO-Link主站

AL1940

IO-Link Master CL MB 8P IP20

带Modbus TCP接口的IO-Link主站

AL1940

IO-Link Master CL MB 8P IP20

  • 自动化网络与IT网络的分离
  • 连接最多八个 IO-Link 设备
  • 机器数据、过程参数和诊断数据至控制器的可靠传送
  • 小型设计,控制面板安装只需极小空间
{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
技术参数
应用
应用 用于控制柜的I/O模块
电气数据
工作电压 [V] 20...30 DC; (US; 按照SELV/PELV)
电流损耗 [mA] 300...3900; (US)
防护等级 III
传感器电源US
当前负载总数最大值 [A] 3.6
总的输入/输出
输入和输出总数 16; (可配置)
输入和输出总数 数字输入数: 8; 数字输出数量: 8
输入
数字输入数 8; (IO-Link Port Class A)
开关级别高 [V] 11...30
开关级别低 [V] 0...5
数字输入保护短路
输出
数字输出数量 8; (IO-Link Port Class A)
每个输出最大电流负载 [mA] 300
短路保护
接口
通信接口 Ethernet; IO-Link
接口说明
安全协议: HTTPS
Ethernet - Internet of Things
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 MQTT JSON
出厂设置
IP地址: 169.254.x.x
子网络面具: 255.255.0.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
Ethernet - Modbus TCP
传输标准 10Base-T; 100Base-TX
传输率 10; 100
协议 Modbus TCP
出厂设置
IP地址: 192.168.1.250
子网络面具: 255.255.255.0
gateway IP addresse: 0.0.0.0
MAC address: 参见型号标示
IO-Link Master
传递类型 COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
IO-Link revision 1.1
端口数量等级A 8
工作条件
环境温度 [°C] -25...65
存储温度 [°C] -25...85
允许最大的相对空气湿度 [%] 90
外壳防护等级 IP 20
认证/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-4
MTTF [年] 78
机械技术数据
重量 [g] 329.5
原材料 外壳: PA
附件
供货范围
公母接头: 9
注释
注释
其他的信息请您参见使用说明书
包装单位 1 件
电气连接 - Ethernet
EtherNet IP X21, X22 接插件: RJ45
