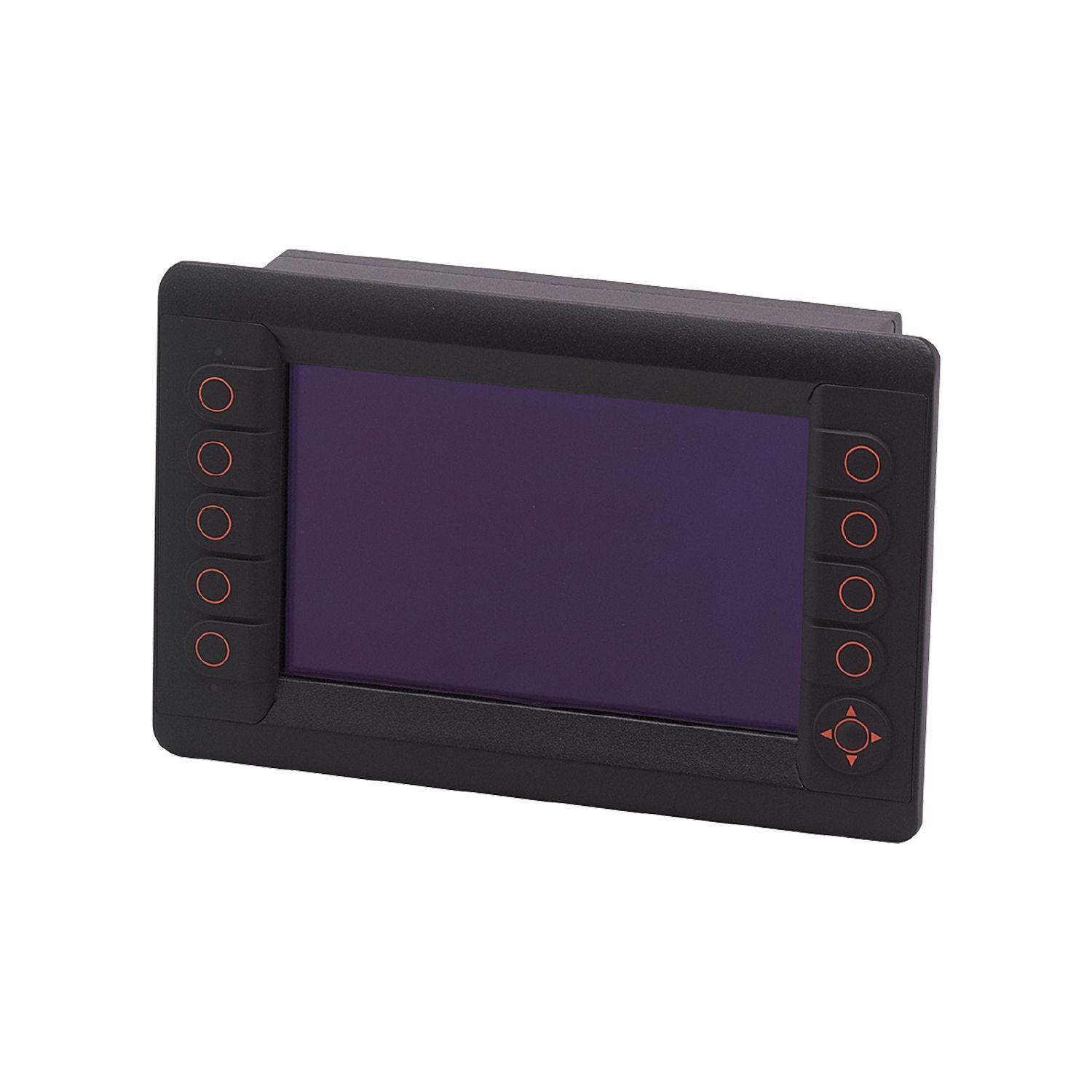

用于控制移动车辆和工程机械系统可编程的图象显示
CR1081
R360/PDM NG/DialogDisplay
用于控制移动车辆和工程机械系统可编程的图象显示
CR1081
R360/PDM NG/DialogDisplay
- 具有带触觉反馈的背光功能键的强大人机界面
- 适用多种通信任务的高性能 CAN 接口
- 可使用CODESYS 3.5或CODESYS 2.3按照IEC 61131-3自由编程
- 用于数据记录的USB接口和用于模拟量摄像头的可选接口
电气数据
工作电压 [V] | 10...32 DC |
---|---|
消耗功率 [W] | 7.2 |
总的输入/输出
输入和输出总数 | 数字输入数: 1; 模拟量输入数: 1; 数字输出数量: 1 |
---|
输入
数字输入数 | 1 |
---|---|
模拟量输入数 | 1 |
模拟输入(电流) [mA] | 0...20 |
模拟输入(电压) [V] | 0...32 |
输出
数字输出数量 | 1 |
---|
软件/编程
符合IEC 61131-3标准的PLC功能 | 有 |
---|
接口
CAN接口数 | 4 |
---|---|
以太网接口数 | 1 |
USB接口数 | 2 |
机械技术数据
重量 [g] | 1681 |
---|---|
安装方式 | 板面和仪表盘的安装 |
尺寸 [mm] | 146 x 225 x 64.5 |
显示器/操作件
显示 |
|
||||
---|---|---|---|---|---|
元件 |
|
||||
显示屏分辨率 | 800 x 480 | ||||
显示器型号 | 彩色显示 | ||||
显示屏大小 | 7" | ||||
显示屏背后照明 | LED |
数据存储器
实时时钟类型 | 有 |
---|
注释
包装单位 | 1 件 |
---|
电气连接
接插件: 1 x M12 |
