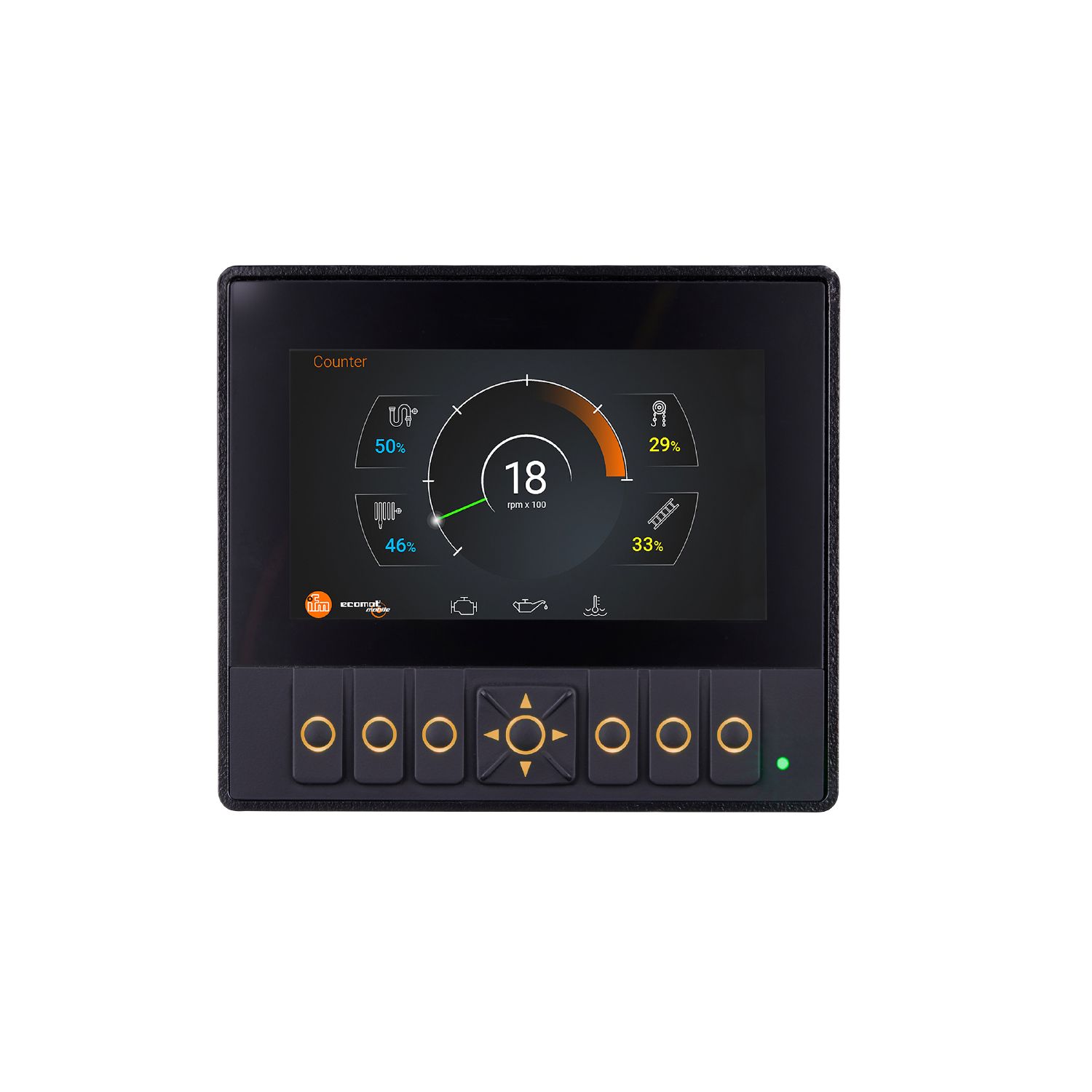

用于控制移动车辆和工程机械系统可编程的图象显示
CR1140
ecomatDisplay/4.3"/STD./E
用于控制移动车辆和工程机械系统可编程的图象显示
CR1140
ecomatDisplay/4.3"/STD./E
- 功能强大的人机界面，采用现代化64位架构
- 带触觉反馈的RGB背光功能键。
- 适合不同通信任务的高性能CAN和以太网接口
- 可使用CODESYS 3.5按照IEC 61131-3自由编程
应用
| 应用 | 用于移动领域; 用于工业环境; 适用于潮湿环境 |
|---|
电气数据
| 工作电压 [V] | 8...32 DC; (按照SELV/PELV) |
|---|---|
| 额定电压DC [V] | 12 / 24 |
| 电流损耗 [mA] | < 210; (24 V DC) |
| 消耗功率 [W] | 5 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 1 |
|---|
输入
| 数字输入数 | 1; (不可配置的服务输入) |
|---|
软件/编程
| 参数设定 | CODESYS 3.5; Qt |
|---|---|
| 符合IEC 61131-3标准的PLC功能 | 有 |
| 操作系统 | Embedded Linux |
接口
| 通信接口 | CAN; Ethernet |
|---|---|
| CAN接口数 | 1 |
| 以太网接口数 | 1 |
| 传输率 | 10 kBit/s... 1 MBit/s | |
|---|---|---|
| 协议 | CANopen; SAE J1939; 自由协议 | |
| 轮廓 | CiA DS 301 Version 4.2; CiA DS 401 Version 1.4 | |
| 接口 | CAN Interface 2.0 A/B ISO 11898 | |
| 出厂设置 |
|
| 传输标准 | 10Base-T; 100Base-TX | |
|---|---|---|
| 传输率 | 10 MBit/s; 100 MBit/s | |
| 协议 | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP | |
| 接口说明 |
|
工作条件
| 环境温度 [°C] | -30...65 | ||||||
|---|---|---|---|---|---|---|---|
| 注意环境温度 |
|
||||||
| 存储温度 [°C] | -30...85 | ||||||
| 允许最大的相对空气湿度 [%] | 90; (非凝结) | ||||||
| 海拔高度最大值 [m] | 5000 | ||||||
| 外壳防护等级 | IP 65; IP 67 | ||||||
| 污染度 | 2; (安装前和更换设备时) | ||||||
| 化学介质 |
|
认证/测试
| EMC电磁兼容 |
|
||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 持续抗冲击性 |
|
||||||||||||||||||||||||||||
| 快速温度变化 |
|
||||||||||||||||||||||||||||
| 抗震 |
|
||||||||||||||||||||||||||||
| 喷盐试验 |
|
||||||||||||||||||||||||||||
| MTTF [年] | 105 | ||||||||||||||||||||||||||||
| 铁路应用 |
|
机械技术数据
| 重量 [g] | 509.4 | ||||||
|---|---|---|---|---|---|---|---|
| 安装方式 | 板面和仪表盘的安装; 安装在面板或面板开孔上; (面板切口: 114 x 99 mm) | ||||||
| 尺寸 [mm] | 125.1 x 110 x 41.3 | ||||||
| 原材料 | 外壳: 模压铸铝 粉末镀层; 显示: 玻璃 防反射并硬化; 外壳后部: 塑料; 膜片: Gore-Tex | ||||||
| 使用寿命方面的信息 |
|
显示器/操作件
| 显示 |
|
||||
|---|---|---|---|---|---|
| 元件 |
|
||||
| 显示屏分辨率 | 800 x 480 | ||||
| 显示器型号 | 彩色显示 | ||||
| 显示屏大小 | 4.3" | ||||
| 纵横比 | 16:10 | ||||
| 显示屏背后照明 | LED | ||||
| 颜色深度 | 24 Bit | ||||
| 亮度 [cd/m²] | 1000; (可设定: 0...100 %; 步距: 1 %) | ||||
| 对比度 | 800:1 |
硬件
| 处理器 | ARM Dual Core 64 Bit 1,4 GHz |
|---|---|
| 工作存储器 | 1 GByte RAM |
| 大容量存储 | 4 GByte Flash |
| 非易失性存储器 | 8 kByte |
数据存储器
| 实时时钟类型 | 有; UTC，缓冲电池 |
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - CAN
| 接插件: 1 x M12; 译码: A |
电气连接 - ETH
| 接插件: 1 x M12; 译码: D |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — CR1140-00 — 21.03.2024 —
CR1140 –
ecomatDisplay/4.3"/STD./E
- 1
- 插头: CAN
- 2
- 插座: ETH
电气连接 - CAN
- 1:
- Service
- 2:
- VBB30
- 3:
- GND
- 4:
- CAN_H
- 5:
- CAN_L
接插件: 1 x M12; 译码: A
电气连接 - ETH
- 1:
- TxD+
- 2:
- RxD+
- 3:
- TxD-
- 4:
- RxD-
- SCREEN:
- FE 连接至插头的屏幕
接插件: 1 x M12; 译码: D
