  5. CR1203

用于控制移动车辆和工程机械系统可编程的图象显示

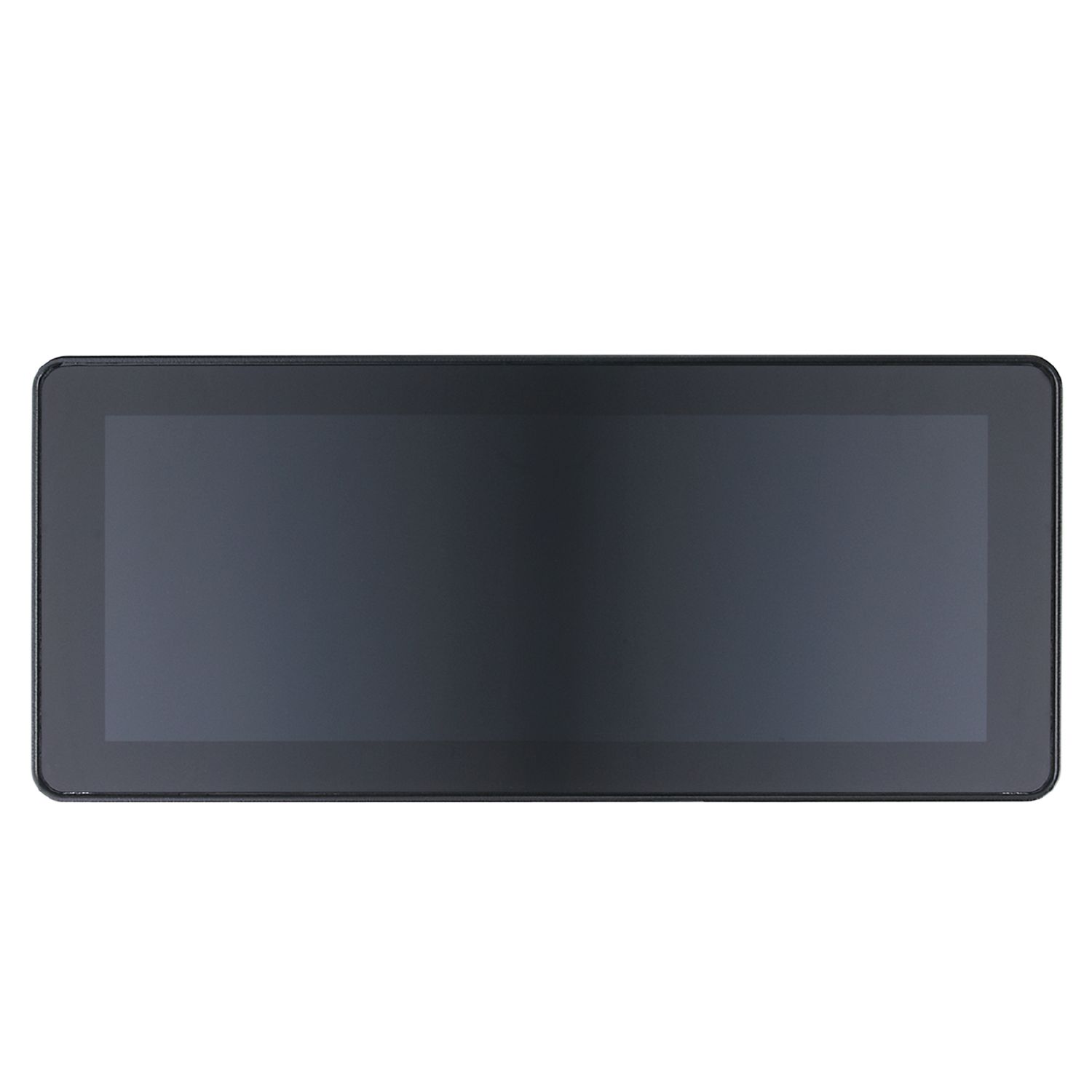

CR1203

ecomatDisplay/12"/8:3/Touch

用于控制移动车辆和工程机械系统可编程的图象显示

CR1203

ecomatDisplay/12"/8:3/Touch

  • 功能强大的人机界面,采用现代化64位架构和触摸屏
  • 用于数据记录并支持模拟量摄像头和以太网摄像头的高性能USB接口
  • 适合不同通信任务的高性能CAN和以太网接口
  • 可使用CODESYS 3.5按照IEC 61131-3自由编程
  • ce
  • ukca
  • e1r
电气数据
工作电压 [V] 8...32 DC
额定电压DC [V] 12 / 24
电流损耗 [mA] < 1208; (24 V DC; 带开关输出: < 5000 mA)
消耗功率 [W] 29
总的输入/输出
输入和输出总数 数字输入数: 2; 数字输出数量: 2
输入
数字输入数 2
视频输入的数量 4; (模拟)
视频输入 PAL, NTSC
音频输入 Stereo Line-In
输出
数字输出数量 2
每个输出最大电流负载 [mA] 2500
音频输出 Stereo Line-Out; Headphones Out
软件/编程
参数设定 CODESYS 3.5
符合IEC 61131-3标准的PLC功能
操作系统 Embedded Linux 4.14
接口
通信接口 Ethernet; CAN; USB
CAN接口数 4
以太网接口数 2
USB接口数 2
视频接口数(CVBS) 4
CAN
传输率 20 kBit/s... 1 MBit/s
协议 CANopen; SAE J1939; 自由协议
轮廓 CiA DS 301 Version 4; CiA DS 401 Version 1.4
接口 CAN Interface 2.0 A/B ISO 11898
以太网
传输标准 10Base-T; 100Base-TX
传输率 100 MBit/s
协议 TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP
接口说明
OPC UA Micro Embedded Device Server
USB
传输率 < 480 MBit/s
版本 2.0
工作条件
环境温度 [°C] -30...65
注意环境温度
2000 m: -30...65 °C
3000 m: -30...60 °C
存储温度 [°C] -35...85
允许最大的相对空气湿度 [%] 90; (非凝结)
海拔高度最大值 [m] 3000
外壳防护等级 IP 65; IP 67; (适用于采用单独密封芯线的插接连接器、M12插接连接器或密封盖: IP 67)
污染度 2
认证/测试
EMC电磁兼容
UN/ECE-R10 抗辐射及干扰度 100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 脉冲 1 严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 2a 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 2b 严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 3a 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 3b 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 4 严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 5 严格等级3 / 功能状态C (24 V)
ISO 7637-2 脉冲 4 严格等级4 / 功能状态A (12 V)
持续抗冲击性
ISO 16750-3 30 g 6 ms / 24000次冲击
快速温度变化
EN 60068-2-30 湿热:周期性 55 ° C 温度上限 / 6个循环
EN 60068-2-78 湿热:持续 40 ° C 93 % rH / 测试周期21天
抗震
ISO 16750-3 Test VII 随机,安装位置车身
EN 60068-2-6 Sinus 10...500 Hz / 10个周期/轴,正弦
喷盐试验
EN 60068-2-52 盐雾 严格等级3 / motor vehicle
MTTF [年] 37
机械技术数据
重量 [g] 2263.5
安装方式 板面和仪表盘的安装
尺寸 [mm] 339.1 x 160.5 x 47.7
原材料 模压铸铝 粉末镀层; 显示: 玻璃 防反射并硬化
使用寿命方面的信息
按钮: 1000000 Betätigungen
带按钮功能的方向键: 1000000 Betätigungen
显示LED使用寿命: > 70000 h
显示器/操作件
显示
LED状态 1 LED, RGB
显示屏分辨率 1280 x 480
显示器型号 带触控功能的彩色显示器
显示屏大小 12.3"
纵横比 8:3
显示屏背后照明 LED
颜色深度 24 Bit
亮度 [cd/m²] < 1000; (可设定: 0...100 %; 步距: 1 %)
对比度 1000:1
触屏版本 PCAP
硬件
处理器 ARM Quad Core 64 Bit 1,2 GHz
工作存储器 1 GByte RAM
大容量存储 8 GByte Flash
数据存储器
实时时钟类型 有; UTC,缓冲电池
注释
包装单位 1 件
