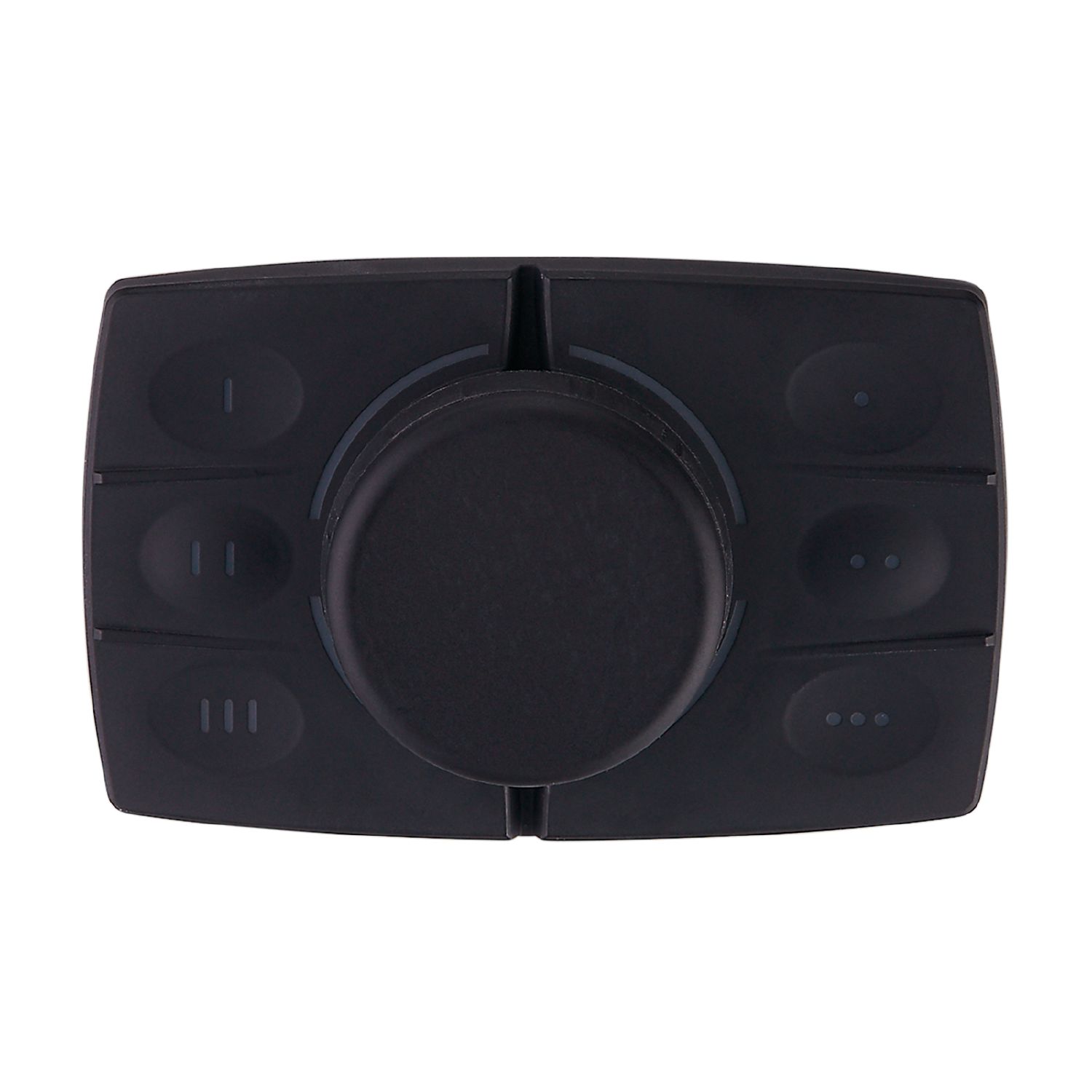

按钮模块，带2方向手柄按钮以及背光按键

Name: CR1300
Brand: ifm
SKU: CR1300
Price: 2431.00 CNY

CR1300

ecomatPanel/COP

按钮模块，带2方向手柄按钮以及背光按键

CR1300

ecomatPanel/COP

带旋钮的坚固键盘，集成4方向扳动功能和按压功能，适用于移动机械
6个RGB背光功能键
所有背光都可单独控制为任意颜色
适用多种通信任务的高性能 CAN 接口
轻松集成至现有应用

产品特征

通信接口	CAN
尺寸 [mm]	136 x 86 x 73.5

应用

设计	安装在面板或面板开孔上

电气数据

工作电压 [V]	9...32 DC
额定电压DC [V]	12 / 24
电流损耗 [mA]	< 400; (13,5 V DC)
反相保护	有

接口

通信接口	CAN
CAN接口数	1

CAN

协议

J1939

出厂设置

波特率: 250

节点ID: 135

接口说明

支持动态地址分配

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	90
海拔高度最大值 [m]	4000
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

UN/ECE-R10 抗辐射及干扰度	100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 脉冲 1	严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 2a	严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 2b	严格等级4 / 功能状态C (24 V)
ISO 7637-2 脉冲 3a	严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 3b	严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 4	严格等级4 / 功能状态B (24 V)
ISO 7637-2 脉冲 5b	严格等级4 / 功能状态A (24 V)
ISO 7637-2 脉冲 4	严格等级4 / 功能状态B (12 V)

持续抗冲击性

ISO 16750-3

30 g 6 ms / 24000次冲击

快速温度变化

EN 60068-2-30 湿热：周期性	55 ° C 温度上限 / 6个循环
EN 60068-2-78 湿热：持续	40 ° C 93 % rH / 测试周期21天

抗震

ISO 16750-3 Test VII	随机，安装位置车身
EN 60068-2-6 Sinus	10...500 Hz / 10个周期/轴，正弦

喷盐试验

EN 60068-2-52 盐雾

严格等级3 / motor vehicle

MTTF [年]

119

机械技术数据

重量 [g]

459.6

重量（不含附件和包装材料） [g]

400

尺寸 [mm]

136 x 86 x 73.5

原材料

外壳: PC/ABS; 硅树脂涂层: PA66 透明的

使用寿命方面的信息

按钮:	> 100000次激活
旋钮（可360°旋转）:	> 100000个循环
旋钮（按压功能）:	> 100000次激活
旋钮（按照轴倾斜）:	> 100000次激活

显示器/操作件

显示

LED, multi-colour

元件

6	可自由编程的带背景光按钮
1	$Drehknopf_mit_Tast_und_Joystick_Funktion_in_zwei_Achsen
	每圈24个档位

注释

包装单位	1 件

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — CR1300-00 — 05.11.2020 —
