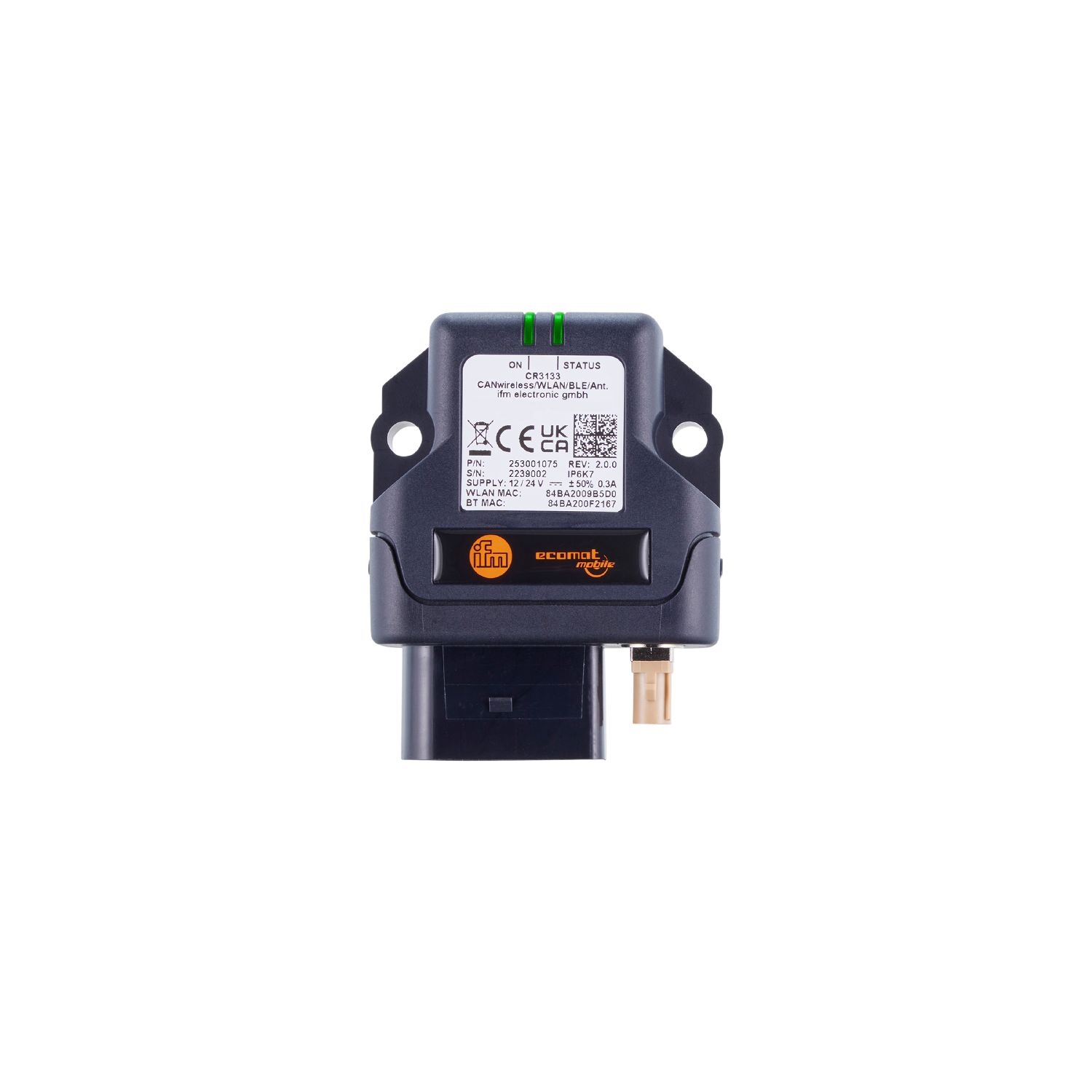

- CR3133
带外部天线连接的CANwireless
CR3133
CANwireless/WLAN/BLE/Ant.
带外部天线连接的CANwireless
CR3133
CANwireless/WLAN/BLE/Ant.
- 移动 IoT - CANwireless 模块,用于保障设备通信顺畅
- 紧凑耐用的外壳,满足严苛工业环境的需要
- 适用于移动机械可靠的WiFi/蓝牙连接
- 设置独立的wifi网络并连接至现有的wifi基础设施
- 模块可与外部天线连接
电气数据
工作电压 [V] | 6...36 DC |
---|---|
额定电压DC [V] | 12 / 24 |
额定电压公差 [%] | 50 |
电流损耗 [mA] | < 100; (正常运行; 睡眠模式: < 1 mA) |
反相保护 | 有; (< 36 V DC) |
过压保护 | 有; (< 36 V DC) |
内阻 (Ri) [Ω] | 20000 |
总的输入/输出
输入和输出总数 | 模拟量输入数: 2; 数字输出数量: 1 |
---|
输入
模拟量输入数 | 2 |
---|---|
模拟输入(电压) [V] | 0...15 |
模拟量输入的分辨率 | 12 Bit |
精密模拟输入 [%] | ± 1,0 |
输出
数字输出数量 | 1 |
---|---|
电压范围DC [V] | 6...36 |
开关量输出DC的持续电流负载 [mA] | 500 |
开关频率DC [Hz] | < 10 |
测量/设定范围
测量频率 [Hz] | 20 |
---|
接口
通信接口 | CAN; WLAN; 蓝牙 |
---|---|
CAN接口数 | 2 |
传输标准 | EDR 2.1; EDR 5.0 |
---|---|
传输功率 [mW] | 22.39 |
接口 | CAN Interface 2.0 A/B ISO 11898 |
---|
传输标准 | IEEE 802.11 a/b/g/n |
---|---|
频带 | 2,4 GHz; 5 GHz |
传输功率 [mW] | 53.23; (2,4 GHz; 22,39 mW: 5 GHz; 一体式天线) |
工作条件
环境温度 [°C] | -40...85 |
---|---|
外壳防护等级 | IP 6K7 |
认证/测试
EMC电磁兼容 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
标准 | EN 62368-1; EN 62311; EN 300328; EN 300440; EN 301893; EN IEC 63000 |
机械技术数据
重量 [g] | 142.6 |
---|---|
原材料 | 外壳: PA6/6.6 黑色 |
显示器/操作件
显示 |
|
---|
硬件
处理器 | ARM Cortex M7 based STM32 (400 MHz) |
---|---|
工作存储器 | Program Flash: 1 MB FRAM: 8 KB SRAM: 564 KB |
大容量存储 | 16 MB |
注释
包装单位 | 1 件 |
---|
电气连接 - WLAN / Bluetooth
接插件: FAKRA I |
