- CR3158
CAN LTE/GNSS无线调制调解器

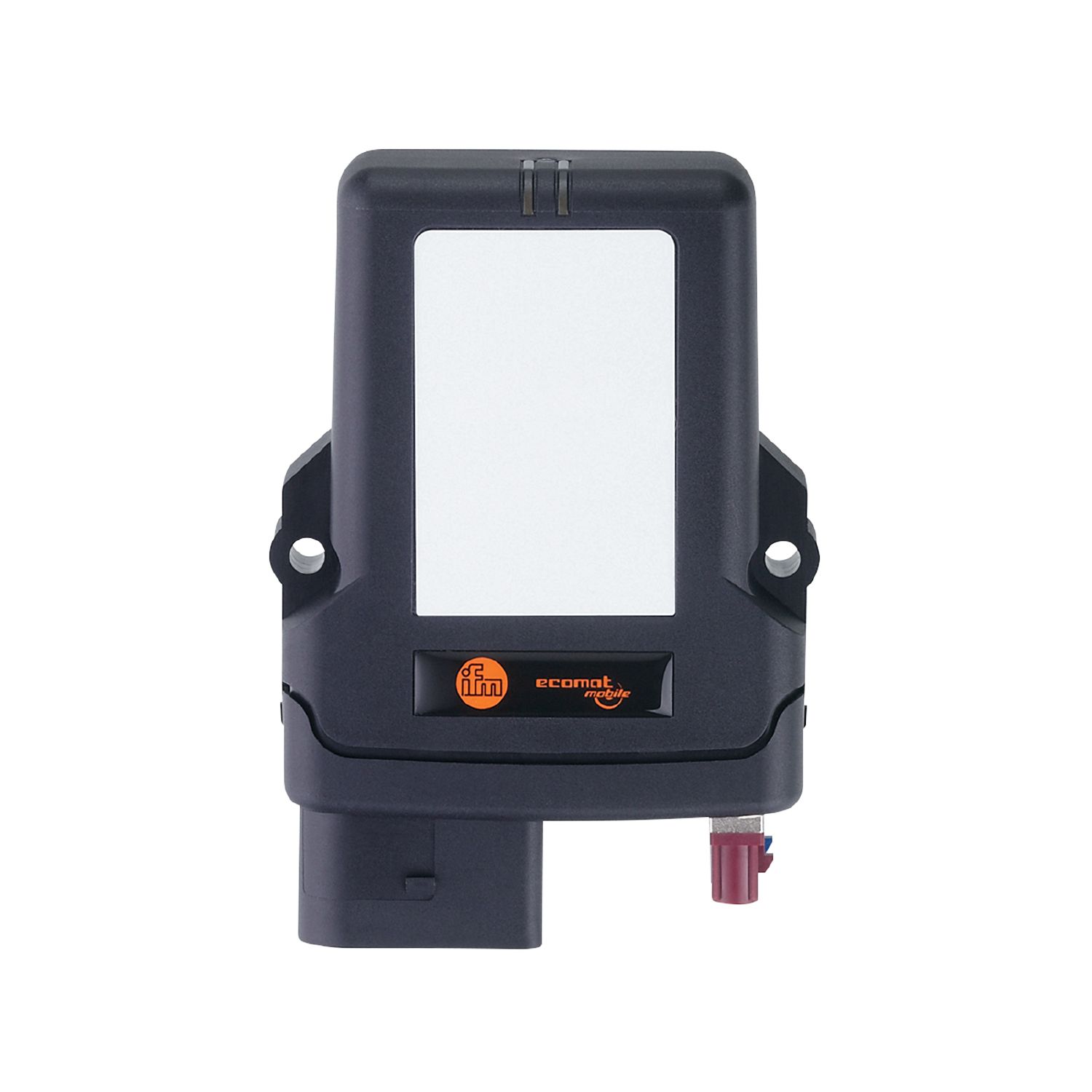

CR3158
mIOT/Gateway 4G/EXT
CAN LTE/GNSS无线调制调解器
CR3158
mIOT/Gateway 4G/EXT
- 移动 IoT 网关,带有4G / LTE移动网络接口
- 将全球的设备和位置数据传输至云端
- 安全TLS端到端通信
- 即便是无线电连接不稳定时也能提供数据缓冲功能
- 通过 CAN 接口连接至机器控制系统
应用
无线电核准 | EU/RED; 美国; 加拿大 | |
---|---|---|
关于无线电认证的说明 |
|
电气数据
工作电压 [V] | 8...32 DC |
---|---|
额定电压DC [V] | 12 / 24 |
额定电压公差 [%] | 50 |
额定电压公差2 [%] | 50 |
电流损耗 [mA] | < 250; (正常运行; 睡眠模式: < 500 µA) |
总的输入/输出
输入和输出总数 | 模拟量输入数: 3; 数字输出数量: 1 |
---|
输入
模拟量输入数 | 3 |
---|---|
模拟输入(电压) [V] | 0...15 |
模拟量输入的分辨率 | 12 Bit |
输出
数字输出数量 | 1 |
---|---|
电压范围DC [V] | 6...36 |
开关量输出DC的持续电流负载 [mA] | 500 |
测量/设定范围
分辨率 | 16 Bit |
---|
分辨率 | 16 Bit |
---|---|
测量频率 [Hz] | 10 |
测量轴数量 | 3 |
测量范围加速度 [g] | ± 16 |
分辨率 | 16 Bit |
---|---|
测量频率 [Hz] | 10 |
测量轴数量 | 3 |
汽车横摆率测量范围 [°/s] | ± 250 |
接口
通信接口 | CAN; WLAN; 蓝牙; 移动网络 |
---|---|
CAN接口数 | 3 |
USB接口数 | 1 |
传输标准 | EDR 2.1; EDR 5.0 |
---|---|
传输功率 [mW] | 22.39; (一体式天线) |
接口 | CAN Interface 2.0 A/B ISO 11898 | |
---|---|---|
接口说明 |
|
传输标准 | GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4 | |
---|---|---|
频带 | GSM / GPRS / EDGE / 2G: 850 / 900 / 1800 / 1900; UMTS / HSPA / 3G: 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: 700 (B12, B17) / 750 (B13, B28) / 800 (B20) / 850 (B5) / 900 (B8) / 1700 (B4) 1800 (B3) / 1900 (B2) / 2100 (B1) / 2600 (B7) | |
接口说明 |
|
连接件型号 | Mirco-AB |
---|---|
用途型号 | 固件升级 |
传输标准 | IEEE 802.11 a/b/g/n |
---|---|
频带 | 2,4 GHz; 5 GHz |
传输功率 [mW] | 53.23; (2,4 GHz; 22,39 mW: 5 GHz; 一体式天线) |
工作条件
环境温度 [°C] | -40...85 |
---|---|
外壳防护等级 | IP 67 |
认证/测试
标准 | EN 61000-6-2; EN 61000-6-3; IEC 62368-1; UN/ECE-R10; EN ISO 13766-1; ISO 7637-2; IEC 60068-2-30; IEC 60068-2-6; IEC 60068-2-27; IEC 60068-2-31 |
---|
机械技术数据
重量 [g] | 248 |
---|---|
原材料 | 外壳: PA 黑色 |
显示器/操作件
显示 |
|
---|
硬件
处理器 | ARM Cortex M4 based STM32 (168 MHz) |
---|---|
工作存储器 | Program Flash: 1 MB FRAM: 32 KB SRAM: 1280 KB |
大容量存储 | 128 MB |
数据存储器
实时时钟类型 | 有; UTC,缓冲电池 |
---|
注释
包装单位 | 1 件 |
---|
电气连接 - GPS / GNSS
接插件: FAKRA C |
电气连接 - GSM / UMTS / LTE Cat 4
接插件: FAKRA D |
