- CR3171
Ethernet LTE/GNSS无线电调制调解器

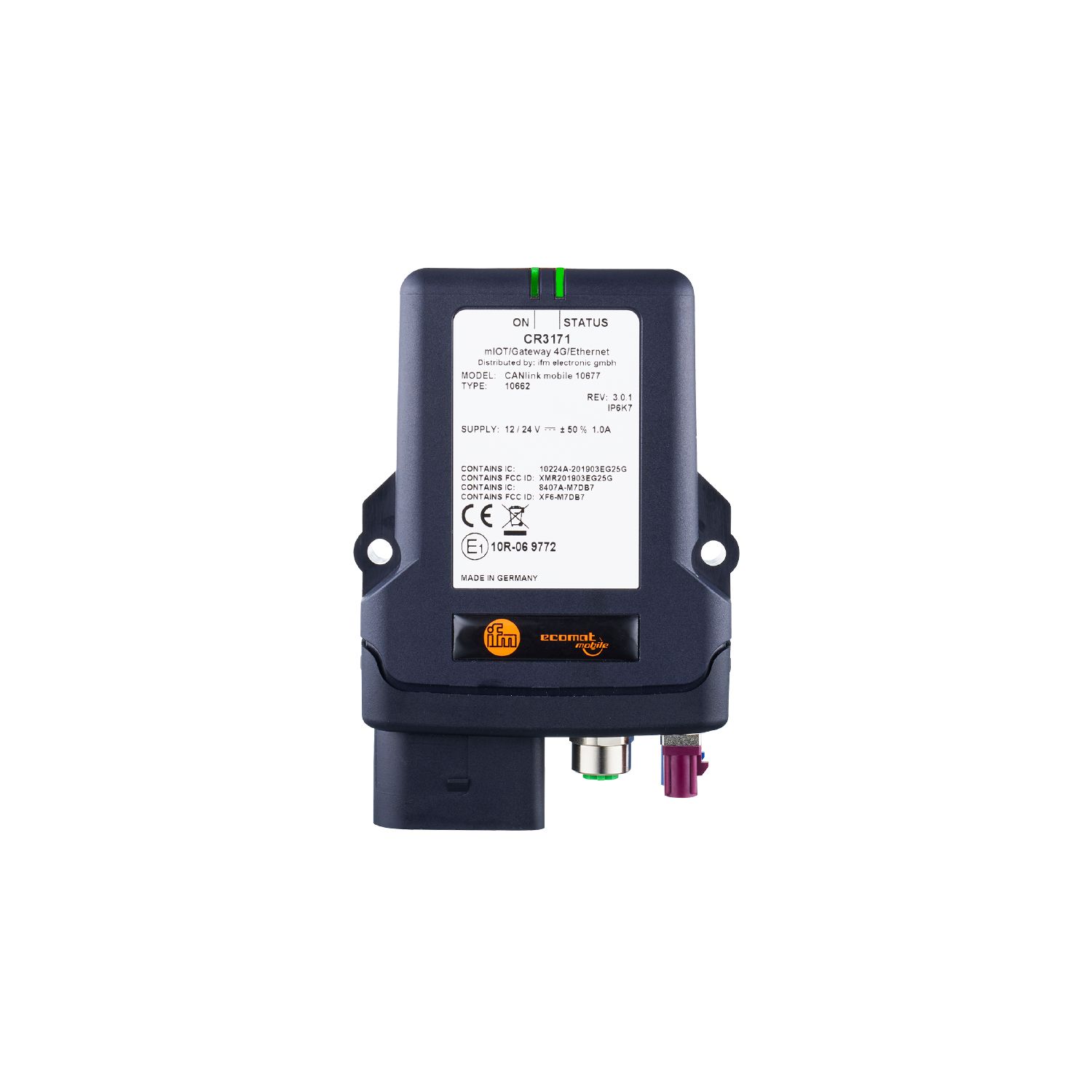

CR3171
mIOT/Gateway 4G/Ethernet
Ethernet LTE/GNSS无线电调制调解器
CR3171
mIOT/Gateway 4G/Ethernet
- 移动 IoT 网关,带有4G / LTE移动网络接口
- 将全球的设备和位置数据传输至云端
- 安全TLS端到端通信
- 即便是无线电连接不稳定时也能提供数据缓冲功能
- 用于诊断/调试和软件更新的实时连接
应用
关于无线电认证的说明 |
|
---|
电气数据
工作电压 [V] | 6...36 DC |
---|---|
额定电压DC [V] | 12 / 24 |
额定电压公差 [%] | 50 |
电流损耗 [mA] | < 290; (24 V; 睡眠模式: <= 1 mA) |
总的输入/输出
输入和输出总数 | 模拟量输入数: 4; 数字输出数量: 1 |
---|
输入
模拟量输入数 | 4 |
---|---|
模拟输入(电压) [V] | 0...15 |
模拟量输入的分辨率 | 12 Bit |
输出
数字输出数量 | 1 |
---|---|
电压范围DC [V] | 6...36 |
开关量输出DC的持续电流负载 [mA] | 500 |
测量/设定范围
分辨率 | 16 Bit |
---|
分辨率 | 16 Bit |
---|---|
测量轴数量 | 3 |
测量范围加速度 [g] | ± 16 |
分辨率 | 16 Bit |
---|---|
测量轴数量 | 3 |
汽车横摆率测量范围 [°/s] | ± 250 |
接口
通信接口 | 蓝牙; GNSS; 移动网络; WLAN |
---|
传输标准 | EDR 2.1; EDR 5.0 |
---|---|
频带 | 2,402 ... 2,48 GHz |
传输功率 [mW] | 9.46; (Bluetooth 2.1 + EDR; 9,95 mW: Bluetooth 5.0; 一体式天线) |
频带 | GPS; GLONASS; Beidou; Galileo; QZSS |
---|
传输标准 | GSM; GPRS; EDGE; UMTS; HSPA; 3G; 4G; LTE Cat-4 | |
---|---|---|
频带 | 2G / GSM / GPRS / EDGE: 850 / 900 / 1800 / 1900; 3G / UMTS / HSPA: 850 (B5) / 900 (B8) / 1700 (B4) / 1900 (B2) / 2100 (B1); 4G / LTE Cat 4: B1, B2, B3, B4, B5, B7, B8, B12, B13, B19, B20, B25, B26, B28, B38, B39, B40, B41 | |
接口说明 |
|
传输标准 | IEEE 802.11 a/b/g/n |
---|---|
频带 | 2,412 ... 2,472 GHz; 5,150 ... 5,350 GHz; 5,470 ... 5,725 GHz; 5,725 ... 5,785 GHz |
传输功率 [mW] | 72.11; (2,412 ... 2,472 GHz; 91,62 mW: 5,150 ... 5,350 GHz; 58,08 mW: 5,470 ... 5,725 GHz; 24,43 mW: 5,725 ... 5,785 GHz; 一体式天线) |
工作条件
环境温度 [°C] | -40...75 |
---|---|
外壳防护等级 | IP 6K7; (具安装接插件或保护盖) |
认证/测试
EMC电磁兼容 |
|
||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
无线电许可 | EN 301511, EN 300440, EN 301908-1, EN 301908-2, EN 301908-13, EN 300328, EN 303413 | ||||||||||||||
标准 | EN 62368-1; EN 301893; EN IEC 63000 |
机械技术数据
重量 [g] | 254 |
---|---|
原材料 | 外壳: PA 黑色 |
显示器/操作件
显示 |
|
---|
硬件
处理器 | Dual Core ARM Cortex A7 (650 MHz) |
---|---|
工作存储器 | DDR3 RAM: 512 MB FRAM: 32 KB |
大容量存储 | 2,5 GByte Flash |
数据存储器
实时时钟类型 | 有; UTC,缓冲电池 |
---|
注释
包装单位 | 1 件 |
---|
电气连接 - 插头
电源, CAN | 接插件: Micro Timer II |
---|
电气连接 - 插座
以太网 | 接插件: M12; 译码: D |
---|
电气连接 - GNSS
接插件: FAKRA C; 成型体: 酒红紫 |
电气连接 - 移动网络
接插件: FAKRA D; 成型体: 蓝色 |
