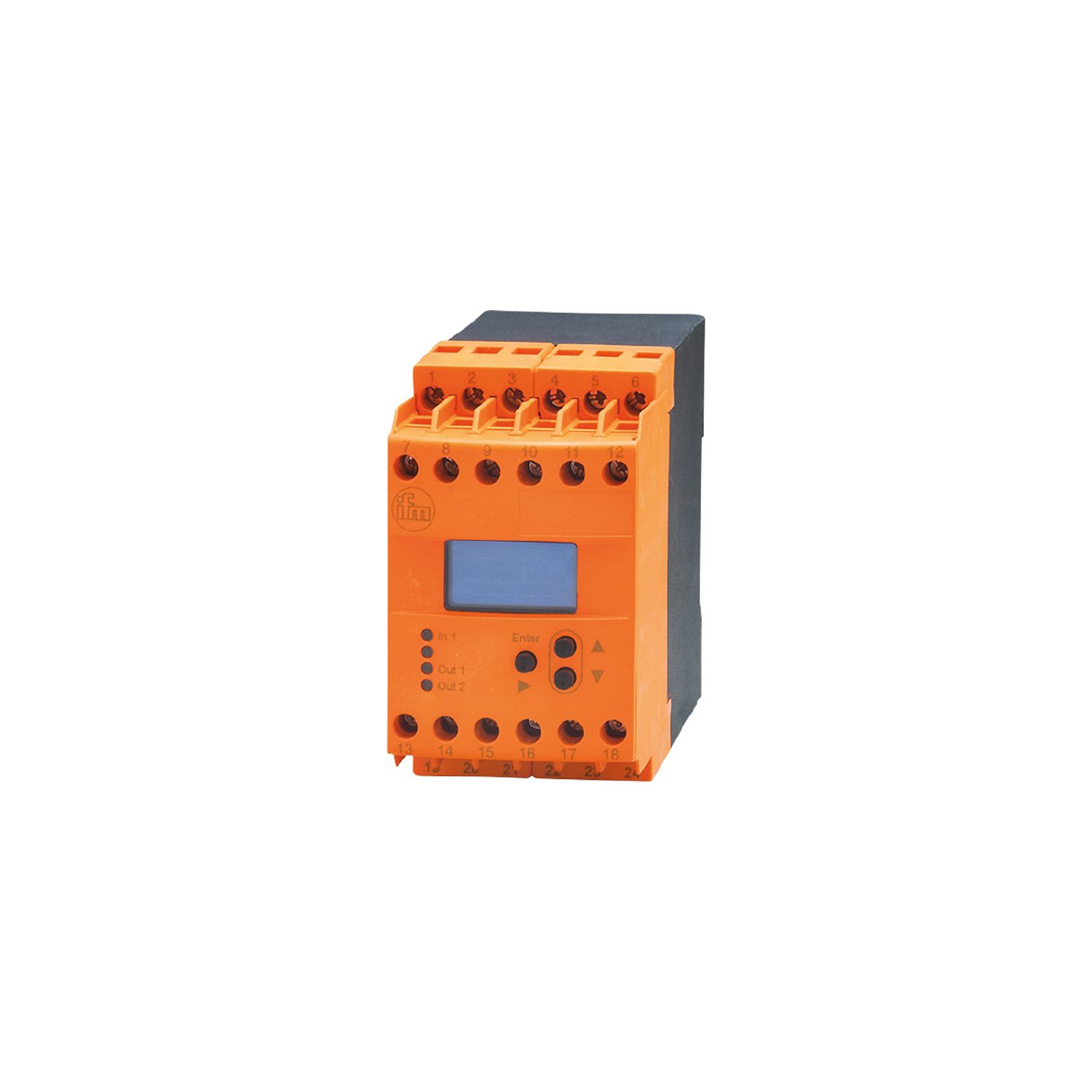

用于速度监控的估算单元

DD2603

MONITOR/FR-1N/110-240VAC/DC

用于速度监控的估算单元

DD2603

MONITOR/FR-1N/110-240VAC/DC

  • 用于检测频率、速度和旋转速度
  • 可靠监控超速或速度过慢
  • 通过编程按钮对开关点进行轻松设定
  • 清晰可读的发光 OLED 显示屏,用于编程和实际值指示
  • 带有继电器和晶体管开关输出和额外的模拟输出
停产产品 - 存档登录
替代产品: DD2503 产品比较: DD2603 / DD2503 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。

  • ce
  • cul
技术参数
产品特征
外壳 用于DIN轨道安装的外壳
尺寸 [mm] 78 x 45 x 124.7
应用
应用 用于频率带处理机的脉冲估算系统; 速度; 速度; 脉冲和机器周期
电气数据
额定电压AC [V] 110...240
额定电压DC [V] 27
额定电压公差 [%] < 10
额定电压公差2 [%] 20...10
额定频率AC [Hz] 50...60
消耗功率 [W] 3
用于传感器的辅助能量DC [V] 8.2
总的输入/输出
输入和输出总数 模拟输出数量: 1; 继电器输出数: 2
输出
继电器输出数 2
继电器接口容量 6 A (250 V AC); B300, R300
模拟输出数量 1
模拟电流输出 [mA] 4...20
负载最大值 [Ω] 500
测量/设定范围
设定范围[Hz] [Hz] 0.1...1000
设定范围 [Imp/min] 1...60000
工作条件
环境温度 [°C] -40...60
存储温度 [°C] -40...85
允许最大的相对空气湿度 [%] 80; (40 °C: 50 %)
外壳防护等级 IP 50
防护等级接线端子 IP 20
认证/测试
EMC电磁兼容
EN 61010 2011
EMV 89/336/EWG
EN 61000-6-2 2005
EN 61000-6-4 2007
机械技术数据
重量 [g] 386
外壳 用于DIN轨道安装的外壳
尺寸 [mm] 78 x 45 x 124.7
原材料 塑料
显示器/操作件
显示
OLED显示器, 128 x 64 像素 发光的
开关状态 LED, 绿色
注释
注释
该产品符合过电压类别II; 污染度2
电气连接
双室接线端子: 2 x ...2.5 mm²; AWG 14
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DD2603-00 — 13.05.2015 —
