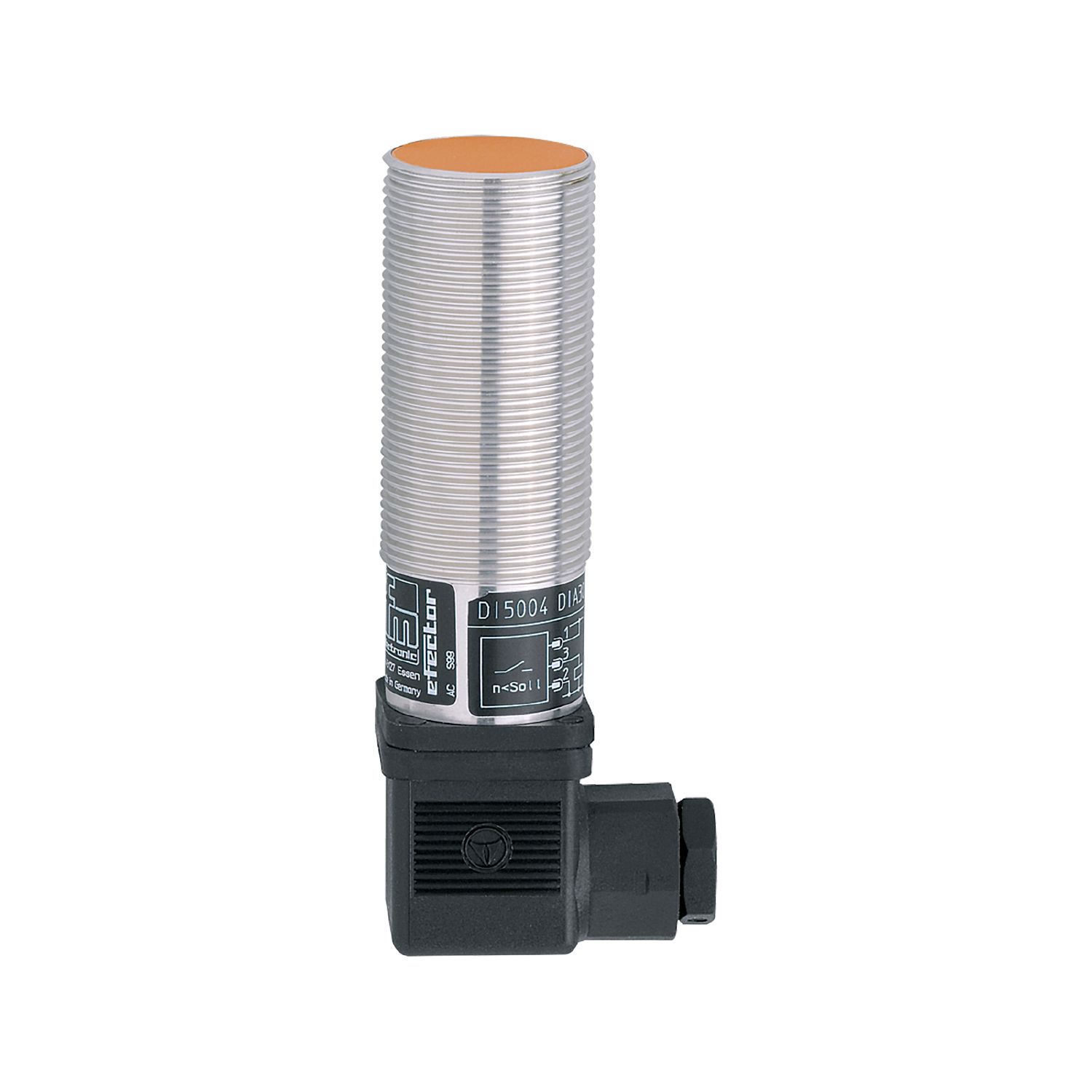

用于速度监控的紧凑型估算单位
DI5004
DIA3010-ZPKG/SS-000-K
用于速度监控的紧凑型估算单位
DI5004
DIA3010-ZPKG/SS-000-K
- 针对旋转速度，有关速度过慢的可靠非接触式监控
- 2 合 1：在紧凑外壳中包含速度传感器和评估单元
- 通过电位计对开关点进行轻松设定
- 用于直接连接至 PLC
- 安装复杂度降低
該產品即將/已停產
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 10 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
应用
| 应用 | 简捷估算低于设定值的旋转及直线运动; 锁定 |
|---|
电气数据
| 额定电压DC [V] | 10...36 |
|---|---|
| 电流损耗 [mA] | < 15 |
| 反相保护 | 有 |
输出
| 输出数量 | 1 |
|---|---|
| 电气设计 | PNP |
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 2.5 |
| 开关量输出DC的持续电流负载 [mA] | 250 |
| 开关量输出短暂的电流负载 [mA] | 250 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 10 |
|---|---|
| 检测距离可设 | 否 |
测量/设定范围
| 设定范围 [Imp/min] | 5...300 |
|---|
精度/偏差
| 校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
|---|---|
| 迟滞 [Sr的百分比] | 10 |
反应时间
| 启动延迟 [s] | 15 |
|---|---|
| 阻尼频率最大值 [Imp/min] | 15000 |
软件/编程
| 开关点调整 | 多匝电位计 |
|---|
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 外壳防护等级 | IP 67 |
认证/测试
| MTTF [年] | 898 |
|---|
机械技术数据
| 重量 [g] | 200 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M30 x 1.5 / L = 81 |
| 螺纹代号 | M30 x 1.5 |
| 原材料 | 黄铜 特殊镀层; PBT |
| 拧紧扭矩 [Nm] | 50 |
显示器/操作件
| 显示 |
|
|---|
附件
| 供货范围 |
|
|---|
电气连接
| 接口 | 接插件: 1 x SS接插件 |
|---|
