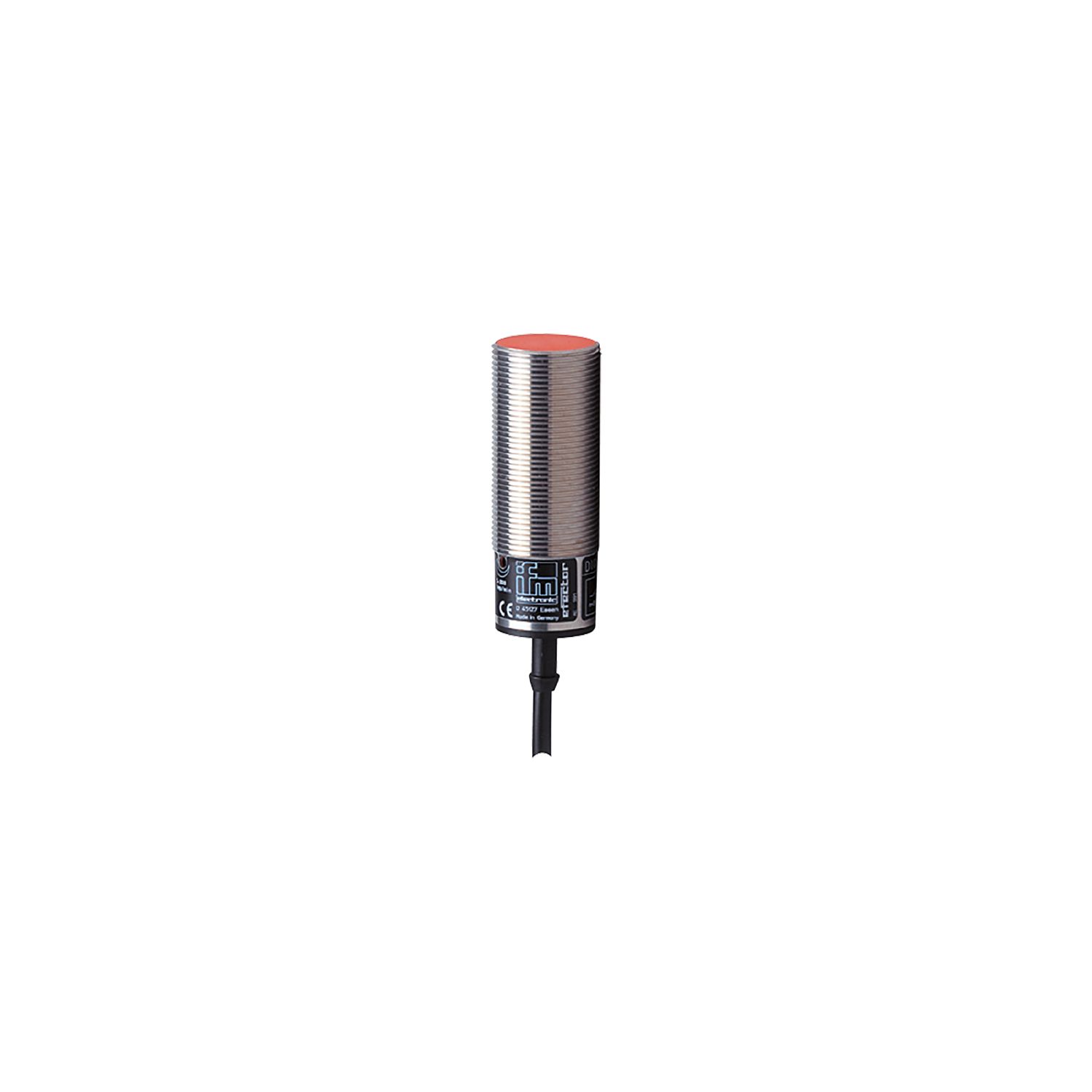

DI5011

用于速度监控的紧凑型估算单位

DI5011

DIA3010-ZPKG/30-3000 I/MIN/OAÜ

用于速度监控的紧凑型估算单位

DI5011

DIA3010-ZPKG/30-3000 I/MIN/OAÜ

针对旋转速度，有关速度过慢的可靠非接触式监控
2 合 1：在紧凑外壳中包含速度传感器和评估单元
通过电位计对开关点进行轻松设定
用于直接连接至 PLC
安装复杂度降低

停产产品 - 存档登录

替代产品: DI5022 产品比较: DI5011 / DI5022 请注意: 如果选择替代产品和附件，其技术参数可能有所不同。

产品特征

电气设计	PNP
输出功能	常开
感应距离 [mm]	10
尺寸 [mm]	M30 x 1.5 / L = 81

应用

应用	简捷估算低于设定值的旋转及直线运动; 锁定

电气数据

额定电压DC [V]	10...36
电流损耗 [mA]	< 3
反相保护	有

输出

输出数量	1
电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	1.5
开关量输出DC的持续电流负载 [mA]	250
开关量输出短暂的电流负载 [mA]	250
短路保护	有
过载保护	有

监控范围

感应距离 [mm]	10
检测距离可设	否

测量/设定范围

设定范围 [Imp/min]	30...3000

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比]	5

反应时间

启动延迟 [s]	0
阻尼频率最大值 [Imp/min]	15000

软件/编程

开关点调整	电位计

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

机械技术数据

重量 [g]	258.8
安装	齐平安装
尺寸 [mm]	M30 x 1.5 / L = 81
螺纹代号	M30 x 1.5
原材料	黄铜特殊镀层; PBT
拧紧扭矩 [Nm]	50

显示器/操作件

显示

开关状态	1 x LED, 绿色

电气连接

接口	电缆: 2 m, PVC; 3 x 0.5 mm²
