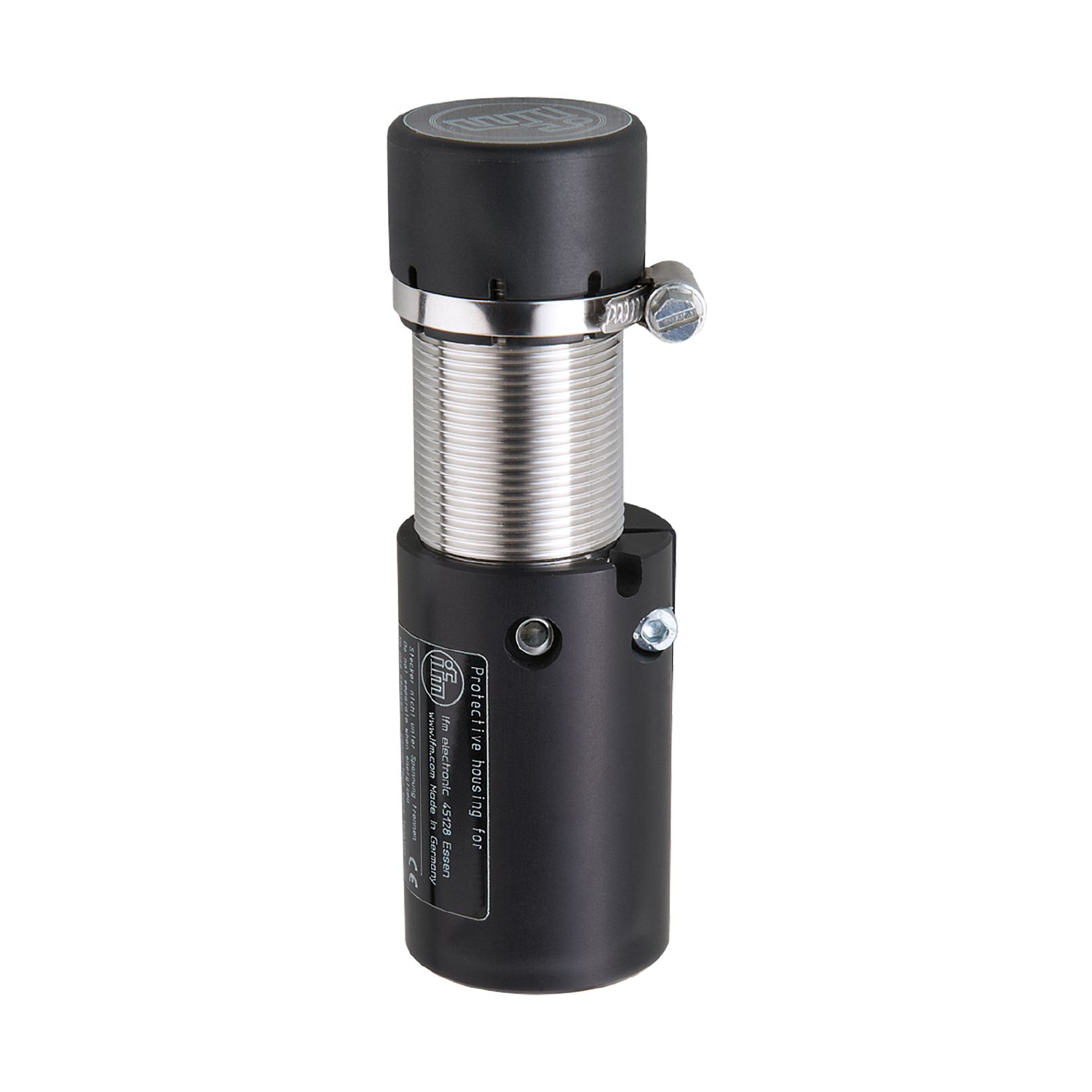

- 用于易爆区域的紧凑型速度监控器
- DI506A
用于速度监控的紧凑型估算单位
DI506A
DIA3010-ZPKG/US/3D/5S
用于速度监控的紧凑型估算单位
DI506A
DIA3010-ZPKG/US/3D/5S
- 适合在危险区域的应用
- 针对旋转速度,有关速度过慢的可靠非接触式监控
- 2 合 1:在紧凑外壳中包含速度传感器和评估单元
- 通过电位计对开关点进行轻松设定
- 用于直接连接至 PLC
該產品即將/已停產
替代产品: DI522A 产品比较: DI506A / DI522A 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常开 |
感应距离 [mm] | 10; (无防冲击保护外壳: 齐平安装; 带防冲击保护外壳: 非齐平安装 7 mm) |
尺寸 [mm] | M30 x 1.5 / L = 82 |
应用
应用 | 简捷估算低于设定值的旋转及直线运动; 锁定 |
---|
电气数据
额定电压DC [V] | 10...36 |
---|---|
电流损耗 [mA] | < 15 |
防护等级 | III |
反相保护 | 有 |
输出
输出数量 | 1 |
---|---|
电气设计 | PNP |
输出功能 | 常开 |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关量输出短暂的电流负载 [mA] | 250 |
开关频率DC [Hz] | 100 |
短路保护 | 有 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 10; (无防冲击保护外壳: 齐平安装; 带防冲击保护外壳: 非齐平安装 7 mm) |
---|---|
检测距离可设 | 否 |
实际感应距离 Sr [mm] | 10 ± 10 %; (无防冲击保护外壳 齐平安装) |
工作距离 [mm] | 0...5; (带防冲击保护外壳 非齐平安装) |
测量/设定范围
设定范围 [Imp/min] | 5...300 |
---|
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
---|---|
迟滞 [Sr的百分比] | 10 |
反应时间
启动延迟 [s] | 5; (典型的) |
---|---|
阻尼频率最大值 [Imp/min] | 15000 |
软件/编程
开关点调整 | 多匝电位计 |
---|
工作条件
环境温度 [°C] | -20...50 |
---|---|
外壳防护等级 | IP 67 |
认证/测试
ATEX标记 | II 3D Ex tc IIIC T80°C Dc IP67 U | ||
---|---|---|---|
关于ATEX标记的注意事项 |
|
||
EMC电磁兼容 |
|
||
MTTF [年] | 918 |
机械技术数据
重量 [g] | 302 |
---|---|
安装 | 齐平安装 |
尺寸 [mm] | M30 x 1.5 / L = 82 |
螺纹代号 | M30 x 1.5 |
原材料 | 黄铜 特殊镀层; PBT; PPE; TPE-U; PA 6.6 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
bemerkungen
电气连接 - 插头
接口 | 接插件: 1 x M12; 译码: A |
---|
