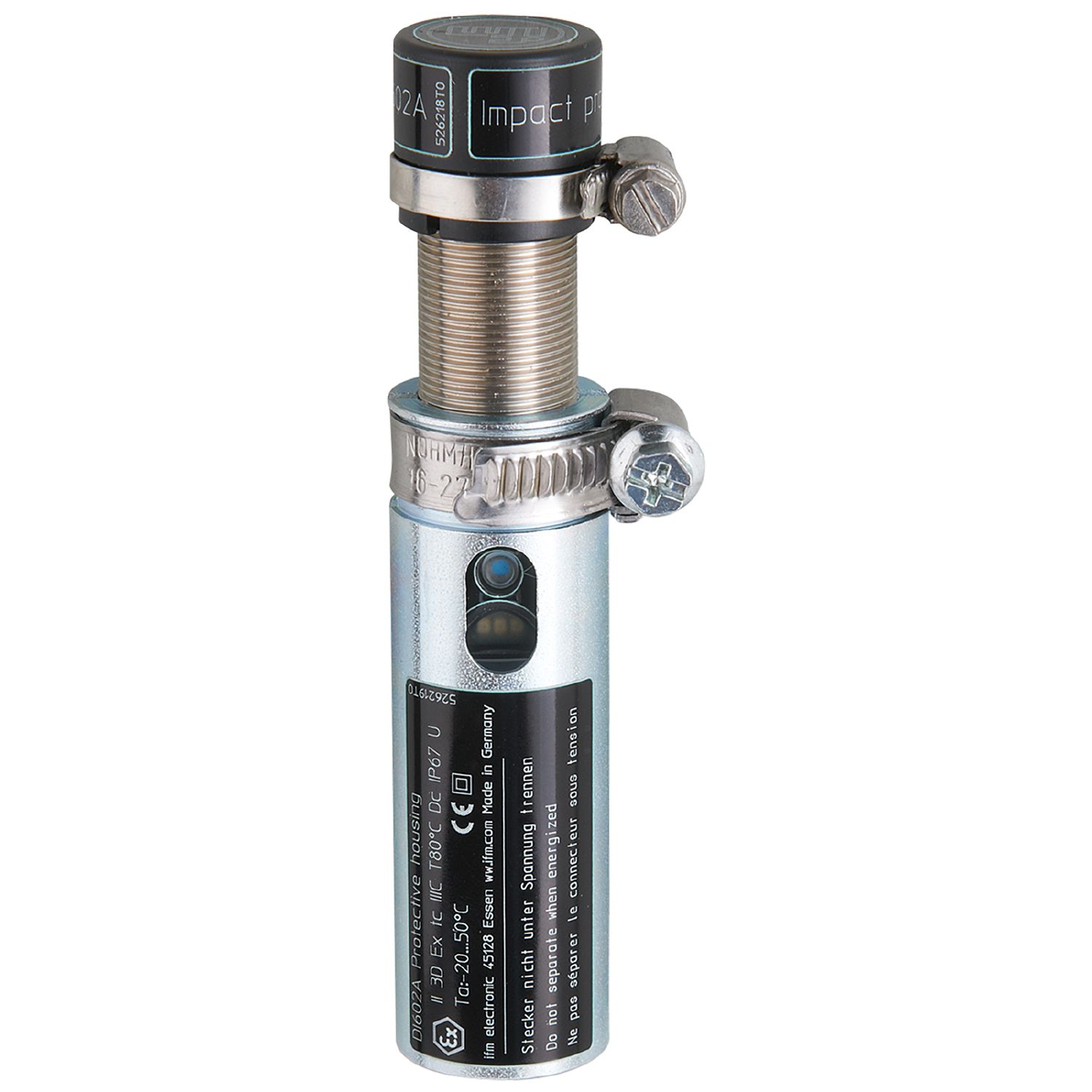

- 用于易爆区域的紧凑型速度监控器
- DI602A
用于速度监控的紧凑型估算单位
DI602A
DGA4012-WPKG/US/3D
用于速度监控的紧凑型估算单位
DI602A
DGA4012-WPKG/US/3D
- 适合在危险区域的应用
- 针对旋转速度,有关速度过慢的可靠非接触式监控
- 2 合 1:在紧凑外壳中包含速度传感器和评估单元
- 通过指导按钮对开关点进行轻松设定
- 用于直接连接至 PLC
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常开/常闭; (可设定参数) |
感应距离 [mm] | 8 |
尺寸 [mm] | M18 x 1 / L = 68 |
应用
特殊的性能 | 镀金触点 |
---|---|
应用 | 估算低于设定值的旋转及直线运动; 锁定 |
电气数据
额定电压DC [V] | 10...36 |
---|---|
电流损耗 [mA] | < 15 |
防护等级 | II |
反相保护 | 有 |
输出
电气设计 | PNP |
---|---|
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 150; (如果该产品在易爆区域外使用: 250; 脉冲输出: 15) |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 8 |
---|---|
检测距离可设 | 否 |
工作距离 [mm] | 0...6 |
测量/设定范围
设定范围 [Imp/min] | 3...6000 |
---|---|
测量原理 | 电感式 |
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
---|---|
迟滞 [Sr的百分比] | 10 |
反应时间
启动延迟 [s] | 0...15 |
---|---|
阻尼频率最大值 [Imp/min] | 18000 |
软件/编程
开关点调整 | Teach示教功能 |
---|
工作条件
环境温度 [°C] | -20...50 | |
---|---|---|
注意环境温度 |
|
|
存储温度 [°C] | -25...60 | |
外壳防护等级 | IP 67 |
认证/测试
ATEX标记 | II 3D Ex tc IIIC T80°C Dc IP67 U | ||
---|---|---|---|
关于ATEX标记的注意事项 |
|
||
EMC电磁兼容 |
|
||
MTTF [年] | 1051 |
机械技术数据
重量 [g] | 177 |
---|---|
安装 | 非齐平安装 |
尺寸 [mm] | M18 x 1 / L = 68 |
螺纹代号 | M18 x 1 |
原材料 | 不锈钢(1.4571/316Ti ); PBT; TPE-U |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
bemerkungen
电气连接 - 插头
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
