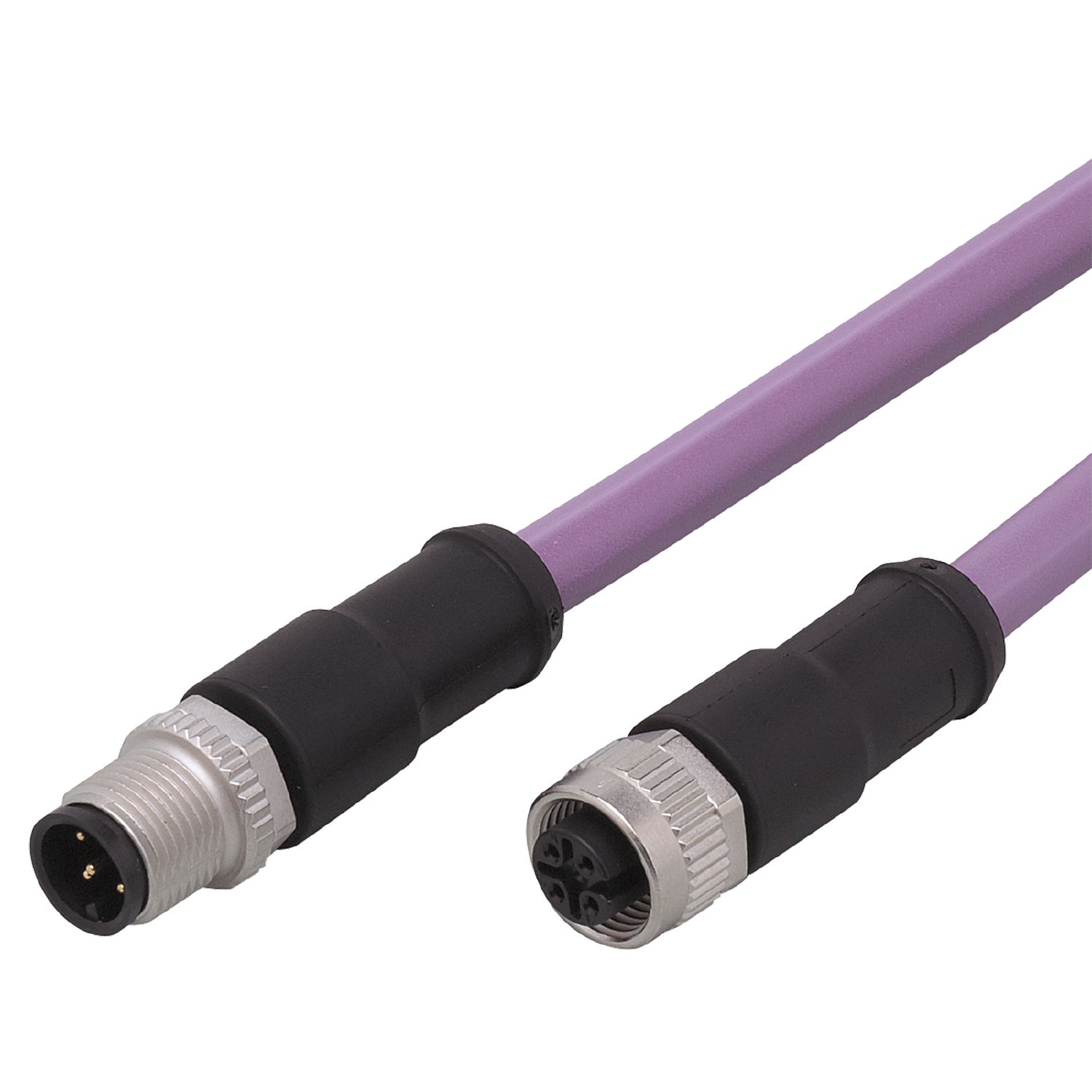

连接电缆
E11595
VDOGH050ZDA0010C05STGH050ZDS
连接电缆
E11595
VDOGH050ZDA0010C05STGH050ZDS
- 适用 CAN 总线参与者的可靠连接技术
- 高防护等级，适应严苛工业环境的需求
- 工作温度范围大
- 屏蔽电缆而具备良好的电磁兼容性
- 镀金触点确保可靠的电气连接
应用
| 特殊的性能 | 无卤素; 镀金触点; 屏蔽的电缆; 牵引链适用性 |
|---|---|
| 应用 | CAN总线 |
电气数据
| 工作电压 [V] | < 30 AC / < 36 DC |
|---|---|
| 当前负载总数最大值 [A] | 4 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -40...80 |
| 外壳防护等级 | IP 68 |
机械技术数据
| 重量 [g] | 729 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 尺寸 [mm] | 14.5 x 14.5 x 48.5 | ||||||||
| 原材料 | PUR | ||||||||
| 模制主体材料 | PUR | ||||||||
| 滚花螺母的材料 | 模压铸锌, 镀镍的 | ||||||||
| 牵引链适用性 | 有 | ||||||||
| 牵引链适用性 |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm |
电气连接
| 接口 | 电缆: 10 m, PUR, 无卤素, 紫色, Ø 7.2 mm, 屏蔽; 缠绕的; 2 (RD) / 3 (BK): 2 x 0.25 mm² (19 x Ø 0.13 mm ) / 缠绕的 + 4 (WH) / 5 (BU): 2 x 0.34 mm² (19 x Ø 0.16 mm ) / 缠绕的 |
|---|
电气连接 - 插座
| 接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E11595-01 — 18.01.2011 —
E11595 –
VDOGH050ZDA0010C05STGH050ZDS
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm
电气连接
电缆: 10 m, PUR, 无卤素, 紫色, Ø 7.2 mm, 屏蔽; 缠绕的; 2 (RD) / 3 (BK): 2 x 0.25 mm² (19 x Ø 0.13 mm ) / 缠绕的 + 4 (WH) / 5 (BU): 2 x 0.34 mm² (19 x Ø 0.16 mm ) / 缠绕的
接口
- 芯线颜色 :
- BK =
- 黑色
- BU =
- 蓝色
- RD =
- 红色
- WH =
- 白色
- screen =
- 屏蔽
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 成型体: PUR; 锁定: 模压铸锌, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.5 Nm
